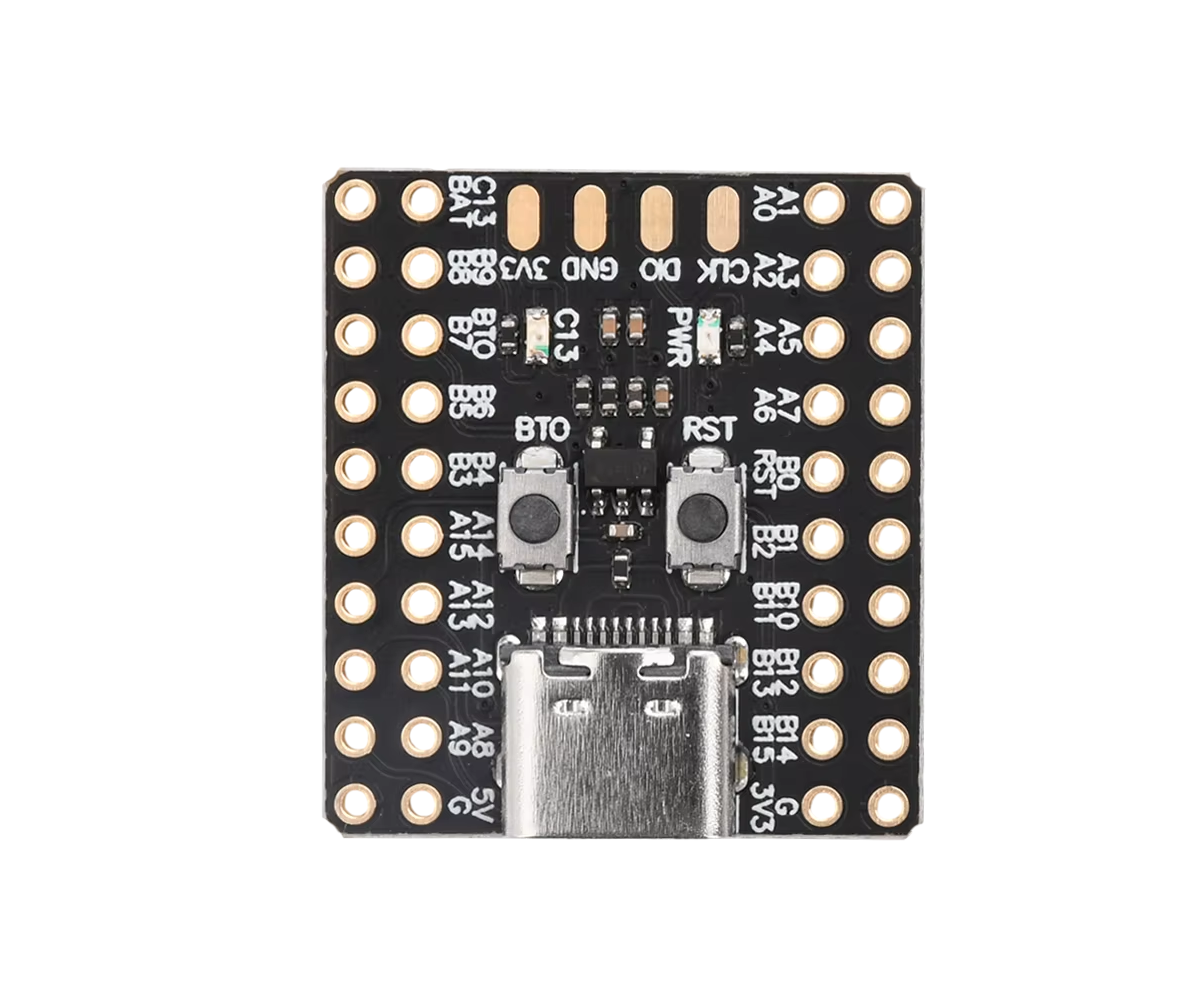

Tarjeta Desarrollo STM32F103C8T6 Mini Arm 32bit Cortex Ch340

Tarjeta de Desarrollo MINI32 STM32F103C8T6 con USB Tipo-C

La MINI32 es una tarjeta de desarrollo compacta y potente basada en el microcontrolador STM32F103C8T6 (ARM Cortex-M3). Su diseño pequeño con conector USB Tipo-C la hace ideal para proyectos de electrónica, robótica y sistemas embebidos.

Está pensada para ofrecer un alto rendimiento, bajo consumo y gran flexibilidad, ya que expone todos los pines de entrada/salida y cuenta con múltiples opciones de programación y comunicación.

Características principales
Microcontrolador STM32F103C8T6 (ARM Cortex-M3, 32 bits).
Frecuencia de trabajo: 72 MHz.
Memoria Flash: 64 KB.
Memoria SRAM: 20 KB.
Conector USB Tipo-C para datos y alimentación (5V hasta 500mA).
Métodos de programación: SWD y Serial (USB con chip CH340N).

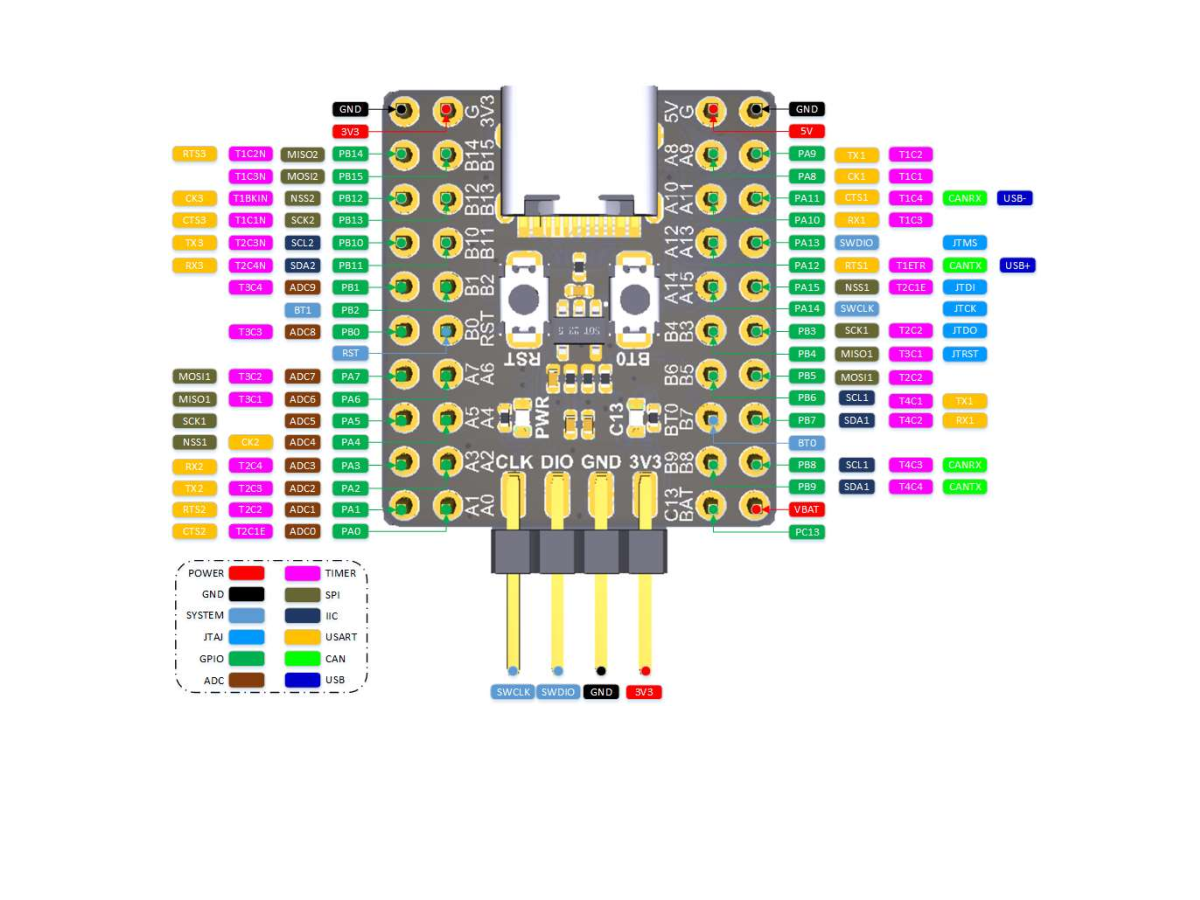

Pines de salida: todos los GPIO expuestos, además de ADC, PWM, UART, SPI e I2C.
Pines de alimentación disponibles: 5V y 3.3V (500mA).
Botones:
RST: reinicio.
BTO: selección de modo Bootloader.
LEDs de estado:
PWR: indicador de encendido.
C13: LED de usuario controlado desde el pin PC13.

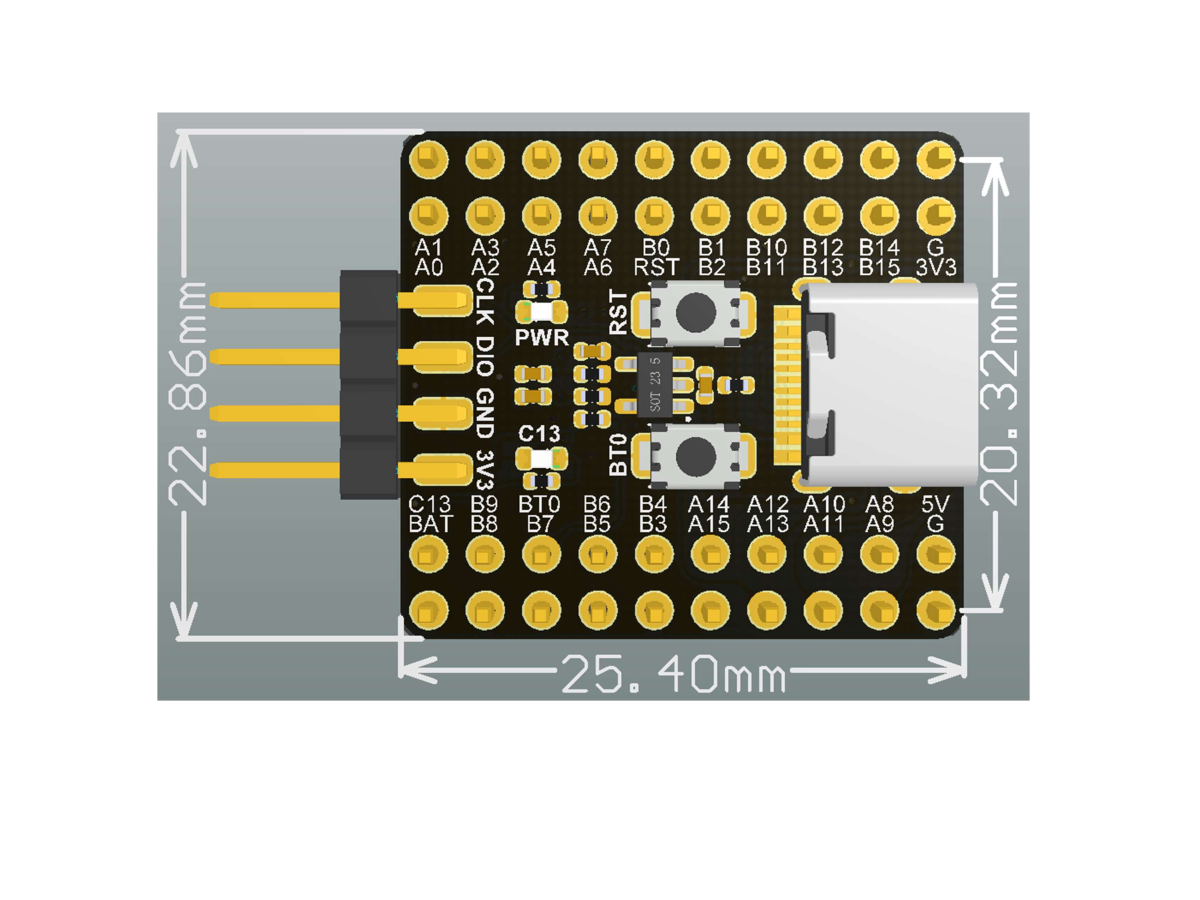

Tamaño reducido: 25.4 x 22.86 mm.
Paso de pines estándar: 2.54 mm (100 mils).
Puerto USB Tipo-C configurable
La MINI32 utiliza un único puerto USB Tipo-C, el cual puede funcionar de dos formas (mutuamente excluyentes):
Como Serial (CH340N): si el chip CH340N está soldado y las resistencias R4 y R5 no lo están.
Como USB nativo: si el chip CH340N no está soldado y en su lugar se sueldan las resistencias R4 y R5.
Diseño de pines CC del USB Tipo-C
CC1 y CC2 sin conexión: Solo funciona con cables USB-A a Tipo-C.
CC1 y CC2 unidos con una resistencia de 5.1K a tierra: Con fuentes de carga rápida o cables con chip E-MARK no entrega alimentación, pero funciona en los demás casos.
CC1 y CC2 con resistencias de 5.1K independientes a tierra: Diseño estándar recomendado, asegura compatibilidad con la mayoría de cables y cargadores.

Compatibilidad

La MINI32 no está limitada a un solo microcontrolador. También puede funcionar con otros chips pin a pin compatibles como:
GD32F103C8T6
CH32F103C8T6
AT32F103C8T6

Aplicaciones recomendadas
Proyectos de robótica.
Control de motores y automatización.
Adquisición de datos y sensores.
Sistemas embebidos.
Educación y prototipado en ARM Cortex-M3.
En resumen, la MINI32 STM32F103C8T6 con USB Tipo-C es una tarjeta versátil, compacta y potente, perfecta para quienes buscan un desarrollo profesional en sistemas embebidos sin sacrificar espacio ni funcionalidad.

LA COMPRA INCLUYE:

1x TARJETA DESARROLLO MINI STM32F103C8T6
