Tarjeta Control Skr 3 EZ 32bit STM32H723 + 5 Ez2209 550Mhz Impresora 3d

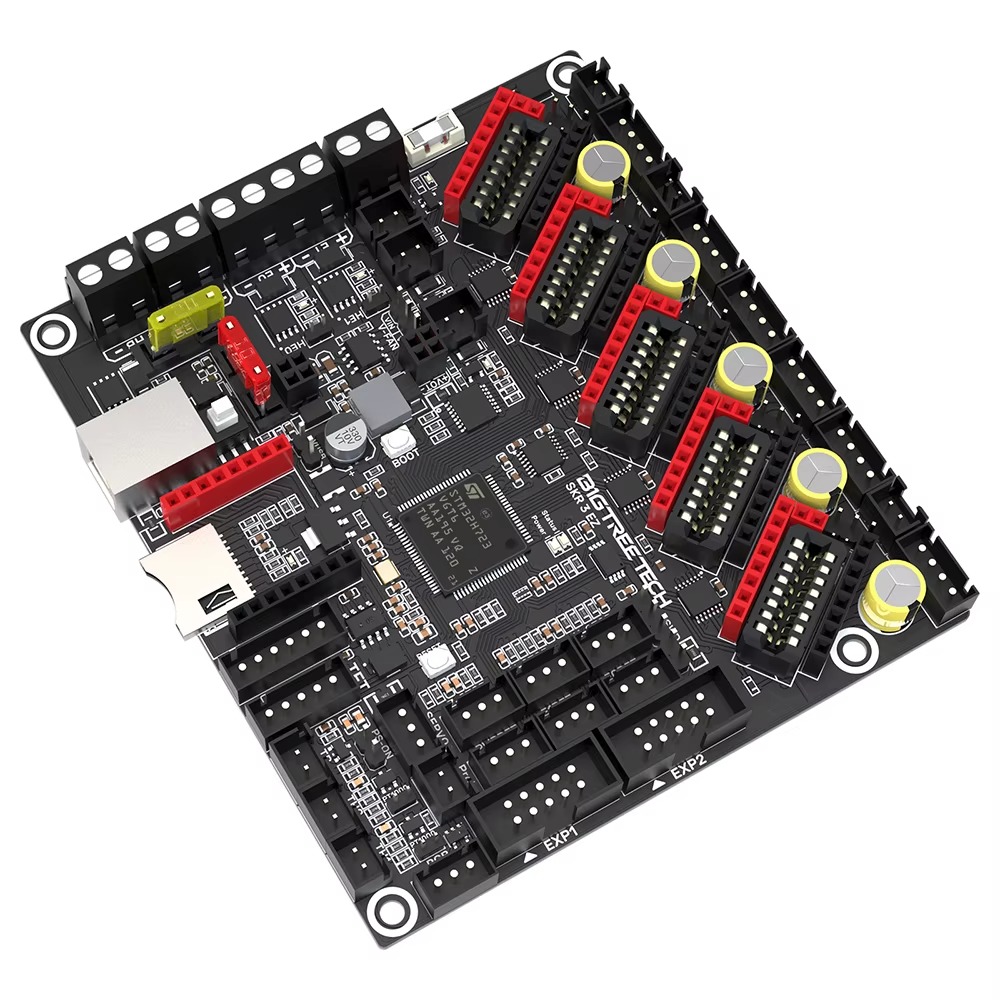

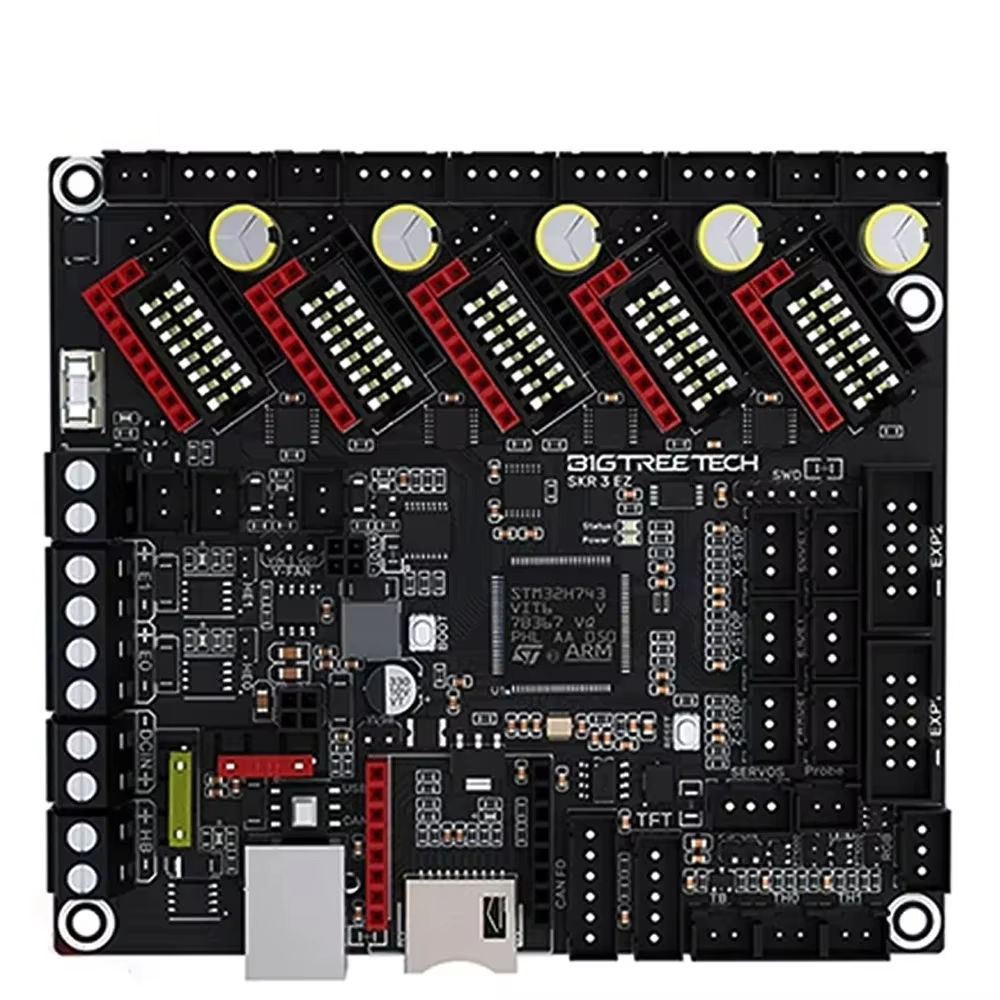

Tarjeta madre BIGTREETECH SKR 3 EZ V1.0 para impresoras 3D, diseñada para ofrecer alto rendimiento, estabilidad y compatibilidad con drivers modernos. Esta versión está optimizada para los drivers de la serie EZ y también es compatible con drivers TMC tradicionales, lo que la hace ideal para actualizaciones y proyectos de impresión 3D avanzados.

Incorpora un potente microcontrolador STM32H723VGT6 de 32 bits basado en ARM Cortex-M7, que proporciona un rendimiento significativamente superior para manejar firmwares como Marlin, Klipper u otros sistemas de control de impresoras 3D.
Funciona con alimentación 12V o 24V y utiliza el regulador TPS5450 de 5A, capaz de entregar hasta 6A pico, permitiendo incluso alimentar dispositivos como Raspberry Pi directamente desde la placa.
Cuenta con botón BOOT integrado, lo que permite actualizar el bootloader mediante modo DFU. Además, el firmware se puede actualizar fácilmente mediante tarjeta SD, haciendo el proceso rápido y sencillo.
La placa incluye protección adicional en los circuitos de termistores, evitando daños al microcontrolador por posibles fugas de corriente del hotend o cama caliente. También utiliza MOSFETs de alto rendimiento para reducir la generación de calor y mejorar la eficiencia.
El sistema de ventiladores permite seleccionar voltaje de 24V, 12V o 5V mediante módulo de alimentación externo, evitando el uso de transformadores adicionales y reduciendo el riesgo de daños en la placa.
Los termistores permiten seleccionar la resistencia pull-up mediante jumpers, lo que también permite soporte para sensores PT1000 sin necesidad de módulos externos, ideal para configuraciones DIY.
Es compatible con pantallas seriales, SPI y LCD de BIGTREETECH, ofreciendo múltiples opciones de interfaz para el usuario.

Incluye funciones avanzadas como:
Reanudación de impresión tras corte de energía
Detección de fin de filamento
Apagado automático al terminar la impresión
Compatibilidad con BLTouch
Soporte para iluminación RGB
La placa incorpora pines DIAG configurables mediante jumper, lo que facilita la configuración de drivers con detección de atascos.
Cuenta con ranura MicroSD integrada en modo SDIO, lo que permite una transferencia de datos mucho más rápida que las interfaces tradicionales.
Incluye memoria EEPROM integrada, permitiendo guardar parámetros del firmware directamente en la placa.
También integra interfaz para módulos WiFi compatibles como ESP-12S, ESP-07 o ESP32, facilitando la conexión inalámbrica de la impresora.
Dispone de dos interfaces CAN, una a través del puerto USB y otra mediante conector XH2.54 de 6 pines. Un interruptor permite seleccionar fácilmente entre modo CAN o USB para utilizar accesorios compatibles con el bus CAN.

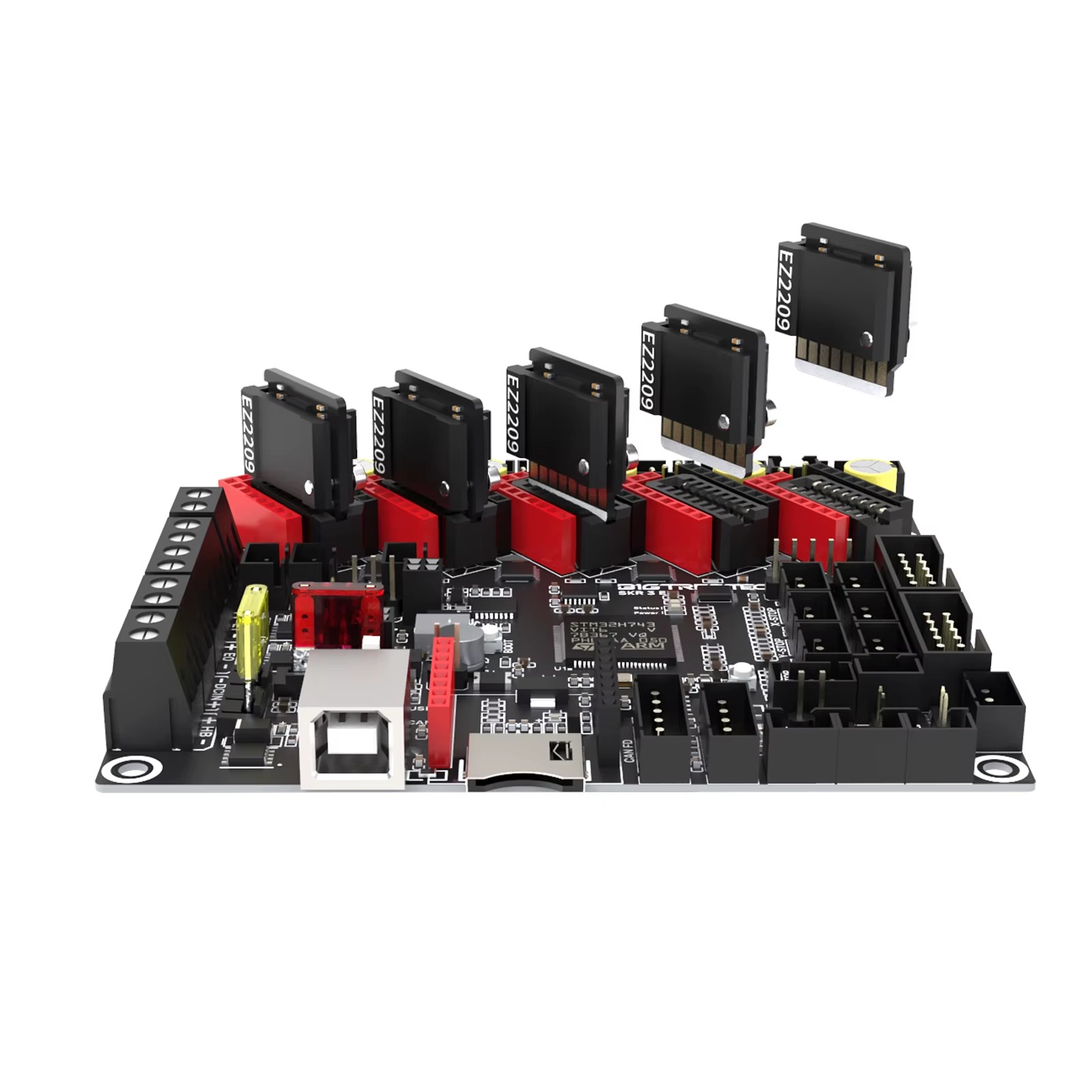

La placa utiliza dos tipos de sockets para drivers, permitiendo usar tanto drivers EZ de BIGTREETECH como drivers TMC tradicionales.
Cada driver puede seleccionar el voltaje del motor mediante jumpers, y la alimentación de motores puede llegar hasta 48V. Para proteger la placa al usar drivers de alto voltaje como TMC5160 o EZ5160, se incluye un chip de aislamiento que protege los pines de entrada/salida del microcontrolador.
Además incorpora fusible reemplazable, lo que facilita el mantenimiento y la protección del sistema.

Esta tarjeta es ideal para actualizar o construir impresoras 3D avanzadas, ofreciendo gran potencia de procesamiento, alta compatibilidad con drivers y múltiples opciones de expansión.

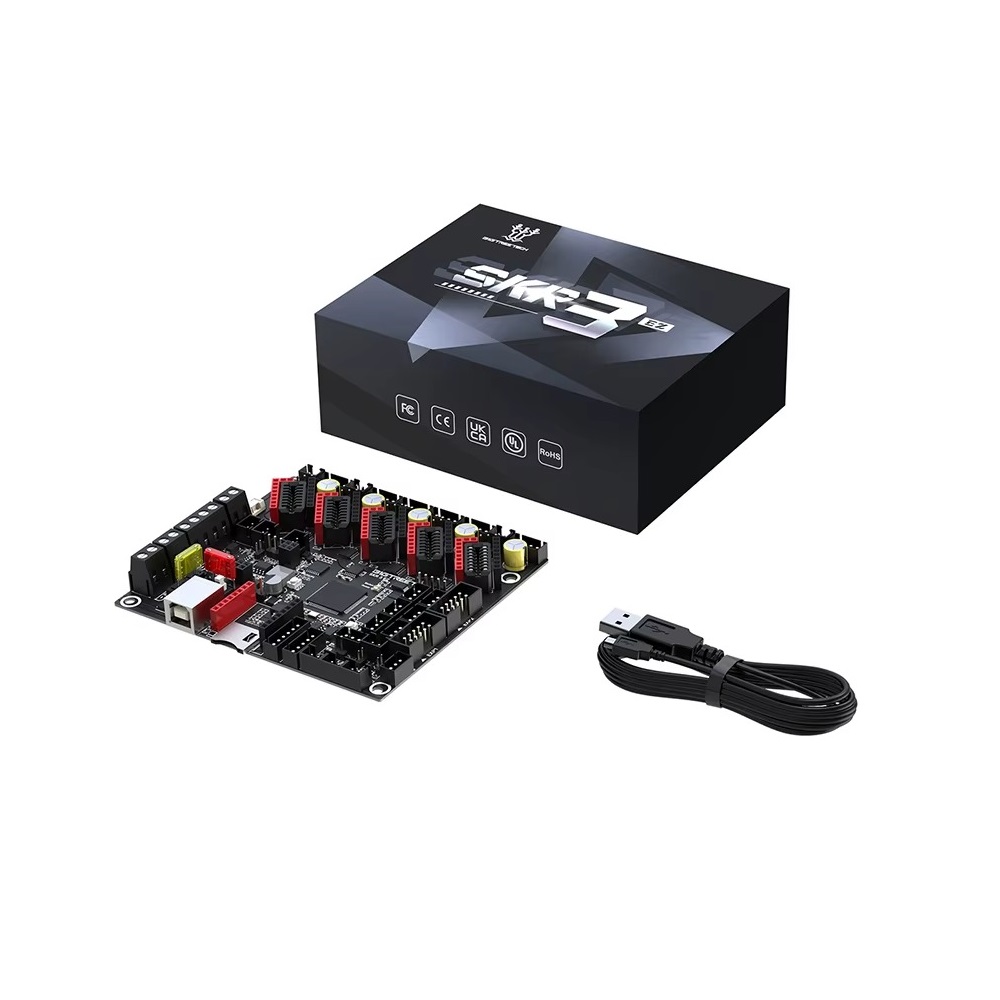

LA COMPRA INCLUYE:

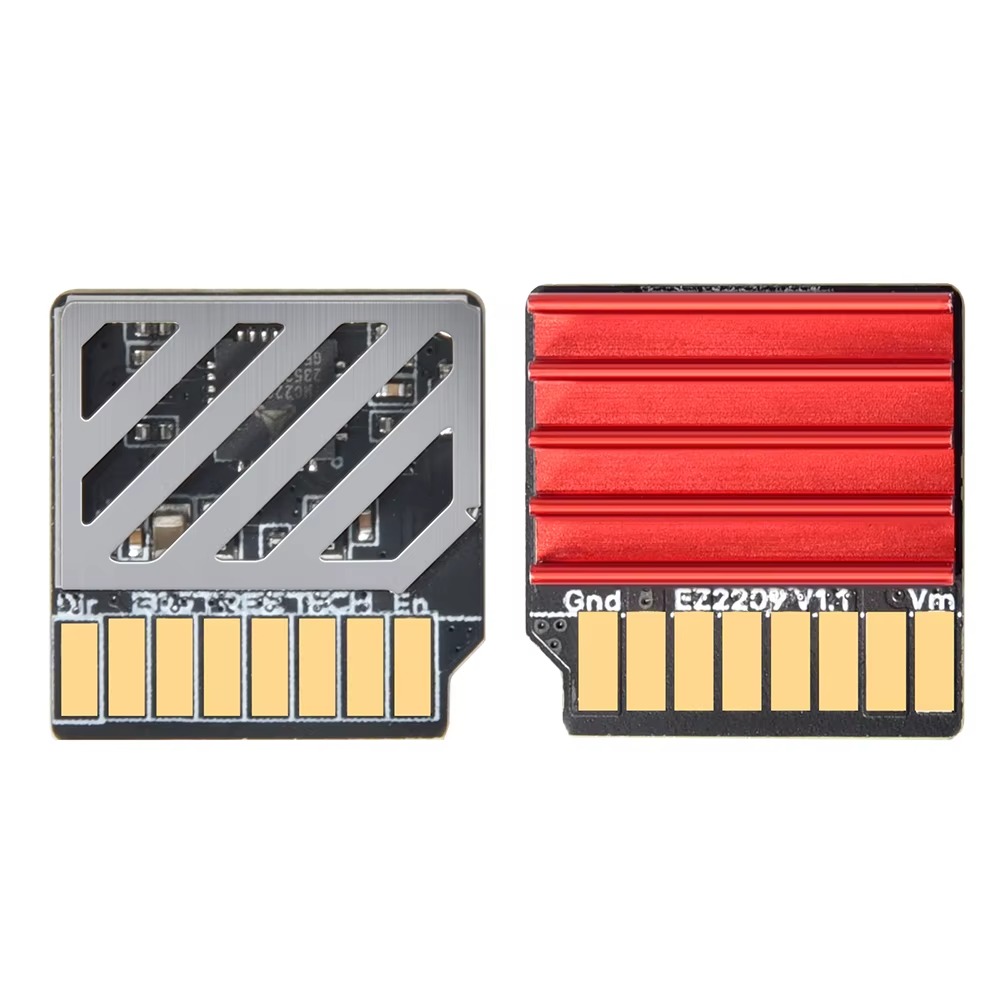

1X TARJETA CONTROL BIGTREETECH SKR 3 EZ 32Bit+ 5 DRIVERS EZ2209
1X CABLE USB
