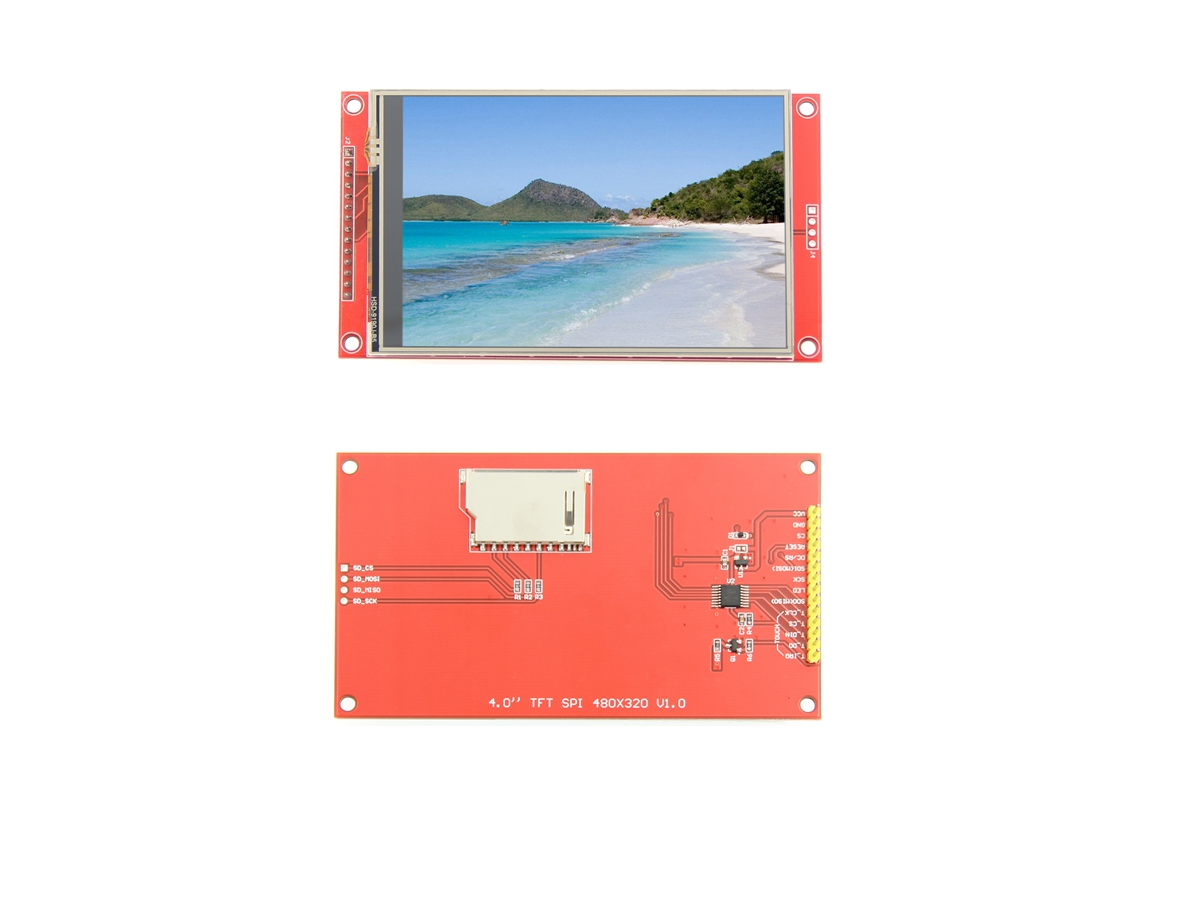

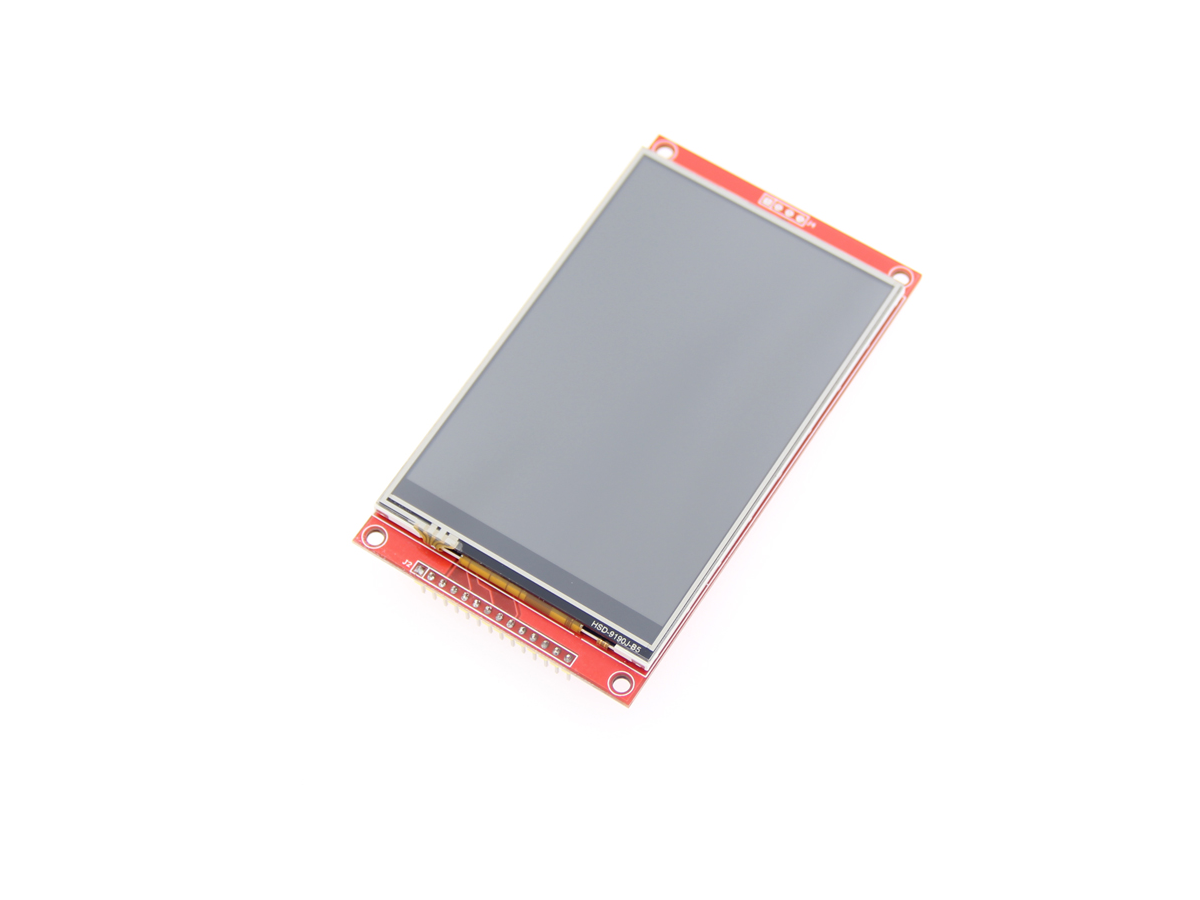

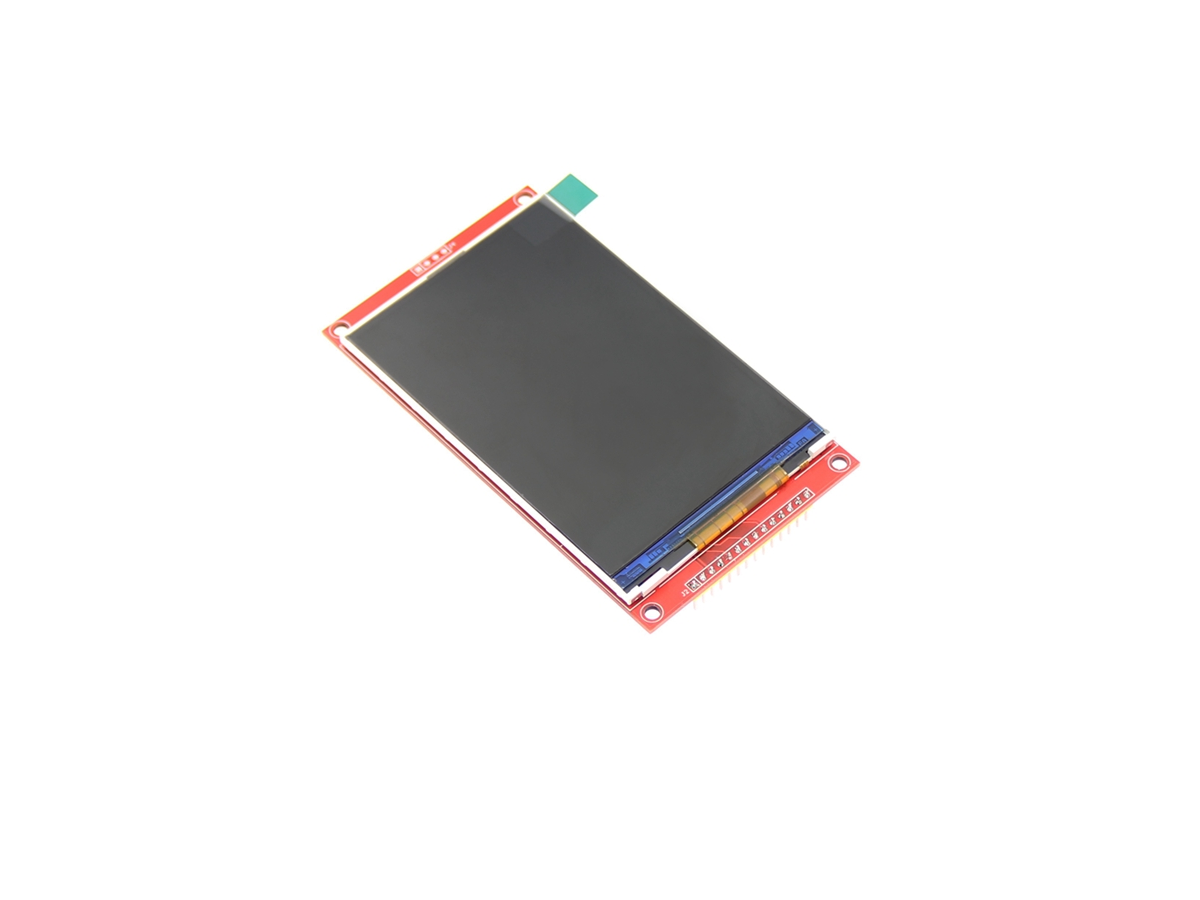

Pantalla Tactil Color Lcd TFT 4 Pulgadas SPI 320×480 ST7796

El módulo LCD utiliza un método de comunicación SPI de 4 hilos con un controlador IC ST7796S con una resolución de 320×480 y función táctil (opcional). El módulo incluye una pantalla LCD, circuitos de control de retroiluminación y circuitos de control de pantalla táctil.

Pantalla a color de 4.0 pulgadas, compatible con 65K colores, pantalla de colores intensos
Resolución de 480×320, función táctil opcional
Usando el bus serie SPI, solo se necesitan unas pocas E/S para iluminar la pantalla
Fácil expansión del experimento con ranura para tarjeta SD
Proporciona un programa de muestra completo
Estándares de proceso de grado militar, funcionamiento estable a largo plazo
Proporciona soporte técnico para el controlador subyacente
Parámetros del producto
Nombre Parámetro
Color de la pantalla: RGB 65K colores
SKU con pantalla táctil: MSP4021
Tamaño de pantalla: 4.0 pulgadas
Tipo de pantalla: TFT
Controlador IC: ST7796S
Resolución: 480×320 (píxeles)
Luminancia con pantalla táctil: 330 Cd/m²
sin pantalla táctil: 510 Cd/m²
Interfaz del módulo: Interfaz SPI de 4 hilos
Área activa (área AA): 55.68×83.52 (mm)
Tamaño de la PCB del módulo: 61,74 x 108,04 (mm)
Tipo de pantalla táctil: pantalla táctil resistiva
IC táctil XPT2046
Voltaje de alimentación VCC: 3,3 V ~ 5 V
Consumo de energía: 0,78 W (con pantalla táctil)/0,93 W (sin pantalla táctil)
Peso aproximado (contenido del paquete): 71 g (con pantalla táctil)
58 g (sin pantalla táctil)

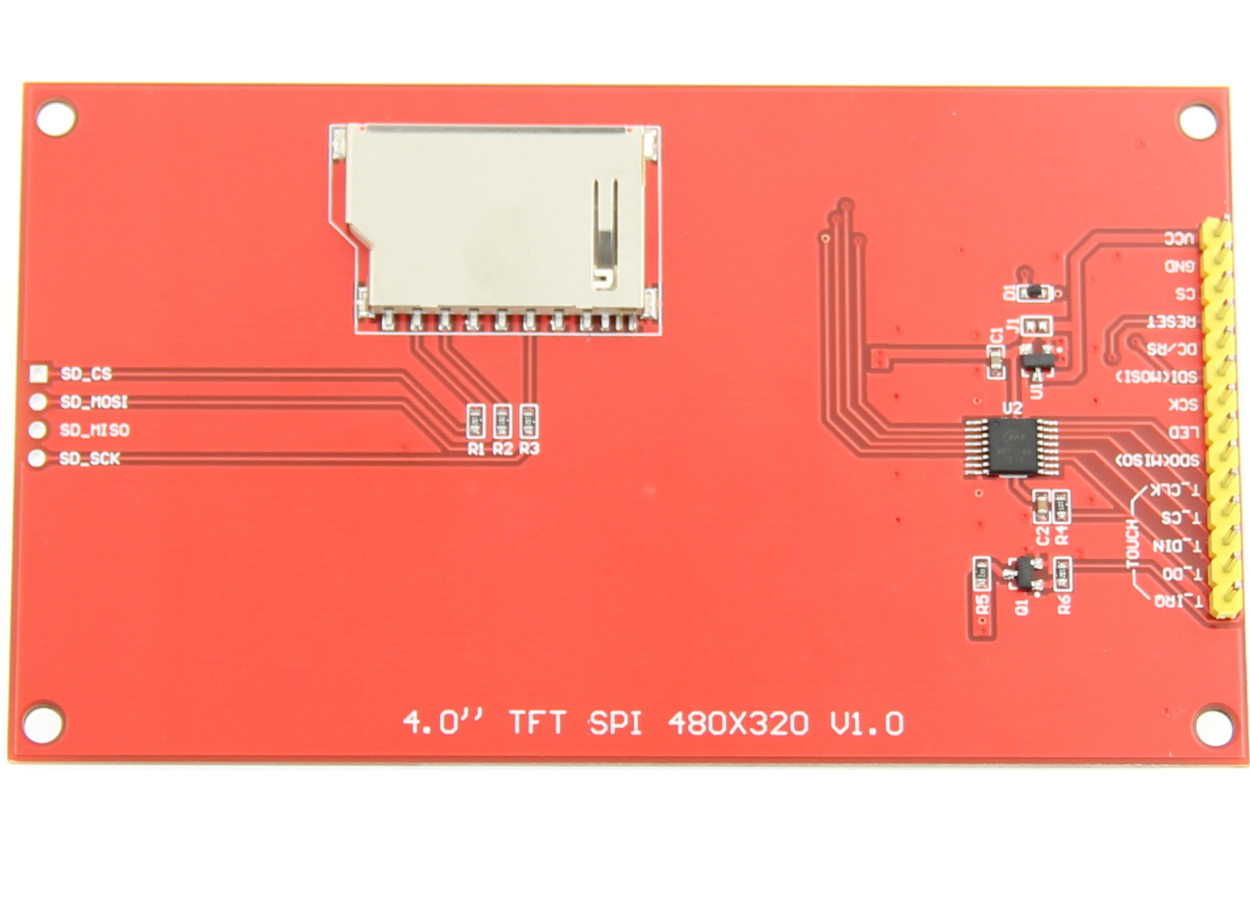

Definición de la interfaz

Número Pin Etiqueta Descripción
1 Entrada de alimentación: 5 V CC/3,3 V CC
2 GND Tierra
3 CS Señal de selección del chip LCD, nivel bajo habilitado
4 RESET Señal de reinicio del LCD, nivel bajo habilitado
5 DC/RS Señal de selección de comandos/datos del LCD, nivel alto: comandos, nivel bajo: datos
6 SDI (MOSI): Señal de escritura de datos del bus SPI del LCD
7 SCK Señal de reloj del bus SPI del LCD
8 Control de retroiluminación LED, nivel alto: si no se controla, conectar 3,3 V siempre encendido
9 SDO (MISO): Señal de lectura de datos del bus SPI, si Si no necesita la función de lectura, no puede conectarlo.
(A continuación se muestra el cableado de la línea de señal de la pantalla táctil. Si no necesita la función táctil o el módulo no la tiene, no puede conectarlo).
10 T_CLK Señal de reloj del bus SPI táctil
11 T_CS Señal de selección de chip de pantalla táctil (habilitación de nivel bajo)
12 T_DIN Entrada del bus SPI táctil
13 T_DO Salida del bus SPI táctil
14 T_IRQ Señal de interrupción de pantalla táctil (nivel bajo al detectar contacto)

LA COMPRA INCLUYE:

1 X PANTALLA TACTIL LCD TFT 4″
