Pantalla Lcd Serial Uart 3.5 Pulgadas HMI 320×480 JYC035-HVGA-AT

El JYC035-HVGA-AT-V1.2 o JYC035 es un display UART inteligente, parecido a los Nextion, pero funciona de manera un poco distinta.

Cómo se diseñan los gráficos en este tipo de pantallas:
Dibujo por comandos UART
La pantalla tiene un conjunto de comandos ASCII (por ejemplo: CLR, BOX, CIR, FSPIC, DC16).
Con ellos se pueden dibujar en tiempo real:
Líneas, cuadros, círculos y rectángulos (rellenos o vacíos)
Texto en distintos tamaños, colores y fuentes (chino e inglés)

Botones con colores y estilos
Ejemplo de comandos enviados desde Arduino:
CLR(0); // Fondo negro
BOXF(20,20,100,60,3); // Rectángulo azul
DC24(30,30,’ON’,1); // Texto rojo dentro

Imágenes precargadas en la memoria flash
El módulo tiene hasta 3.6 MB para almacenar imágenes (máximo 125).
Se cargan con una herramienta de PC que viene en el paquete (normalmente llamada Download Tool o Screen Editor).
Cada imagen cargada recibe un número de identificación.
Para mostrarla se usa un comando como:
FSPIC(1,0,0); // Muestra la imagen con ID 1 en la posición 0,0

Código de inicio automático
Se puede definir un script de arranque en memoria (hasta 4 KB).
Esto permite que al encender la pantalla muestre un logo, un fondo o un menú inicial sin depender del microcontrolador.

Diferencias con Nextion
En Nextion se diseña toda la interfaz con un editor gráfico en la PC.
En JYC035 se puede:

Dibujar gráficos y texto por comandos UART (más manual, pero flexible).

Cargar imágenes pre-renderizadas (botones, menús, logos) en la flash y mostrarlas desde UART.
Resumen
Para interfaces simples se usan los comandos (BOX, CIR, DCxx, BTN).
Para interfaces más avanzadas con íconos o menús se cargan imágenes al módulo y se muestran con FSPIC.

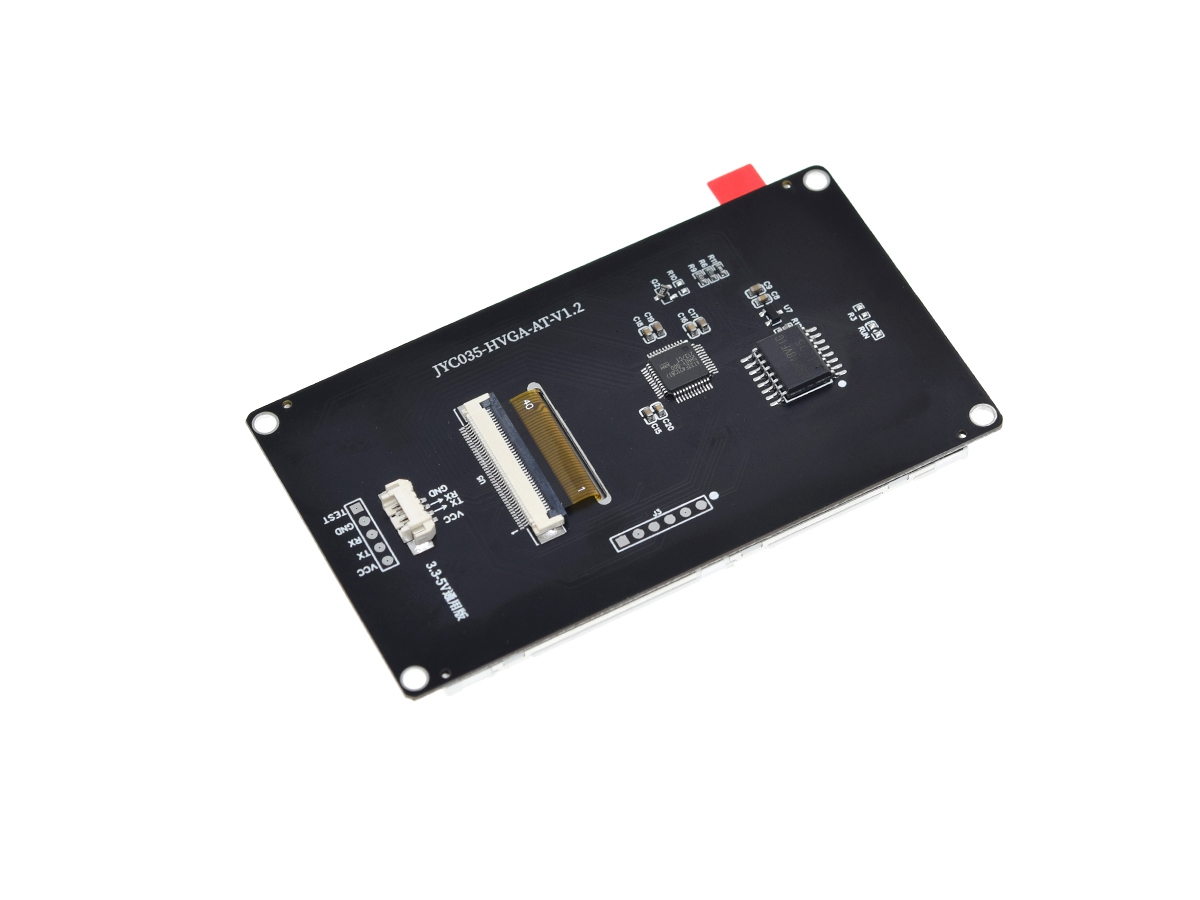

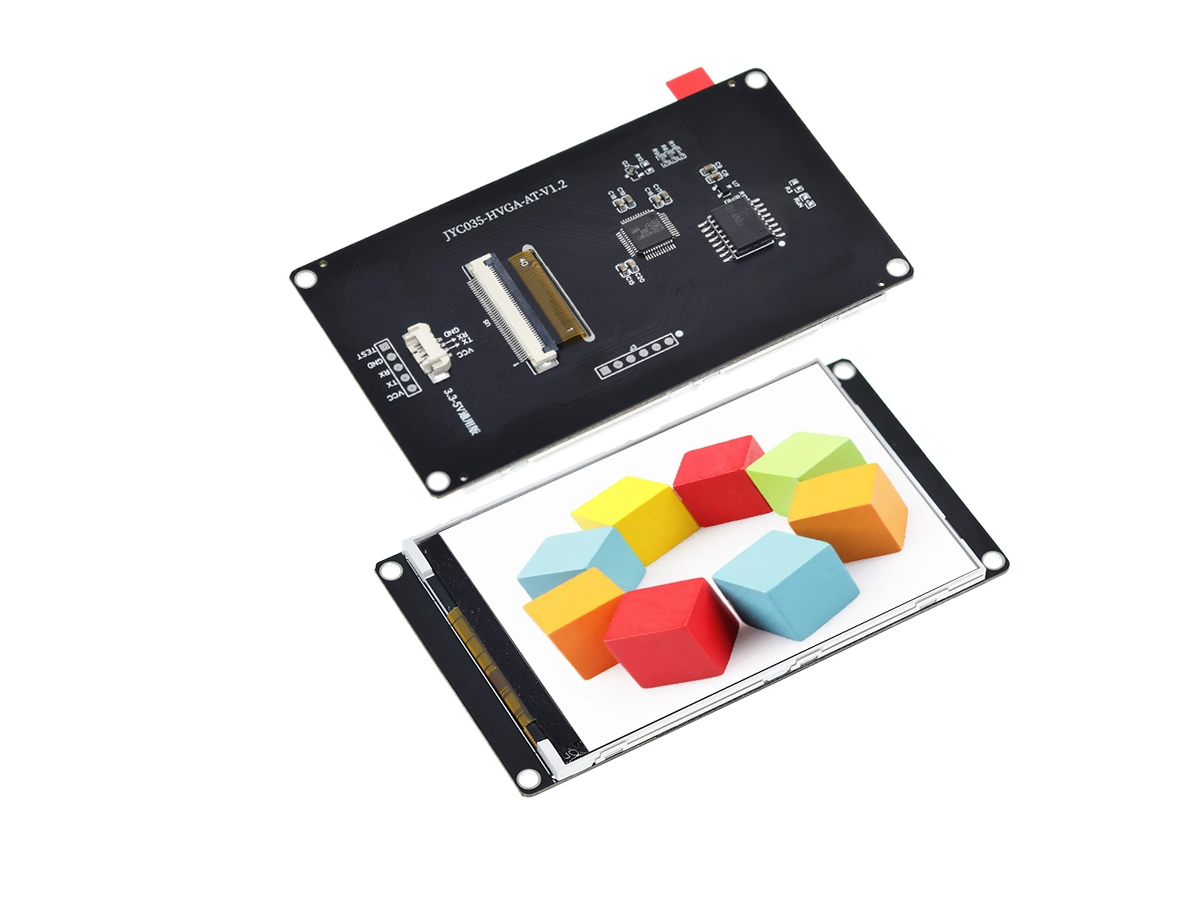

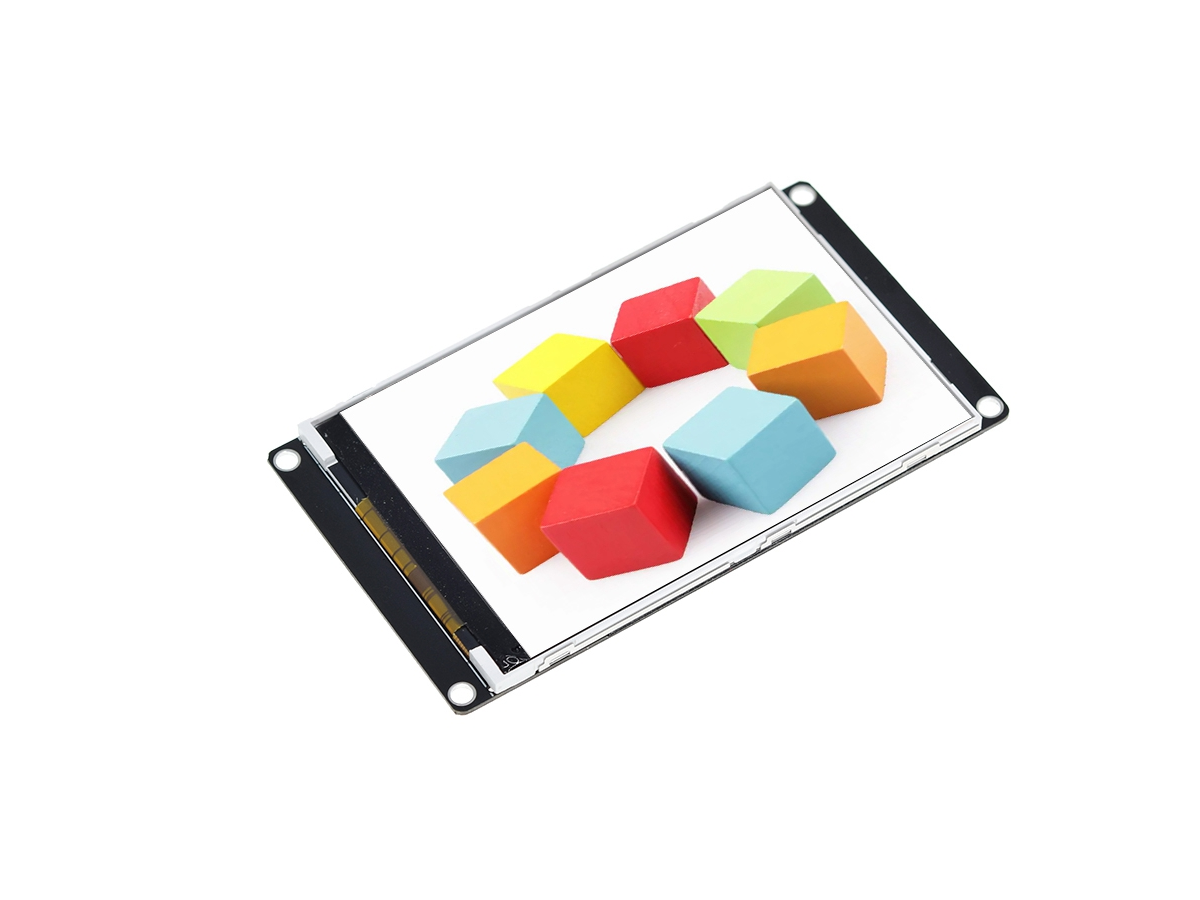

Descripción del módulo
La JYC035 de 3.5 pulgadas es un display TFT con resolución 320×480, diseñado para comunicación UART TTL (3.3V a 5V).
Permite mostrar texto, gráficos, imágenes y botones mediante comandos enviados por el puerto serie.
Es muy útil en proyectos con microcontroladores como Arduino, STM32 o ESP32 porque simplifica la creación de interfaces gráficas.

Características principales

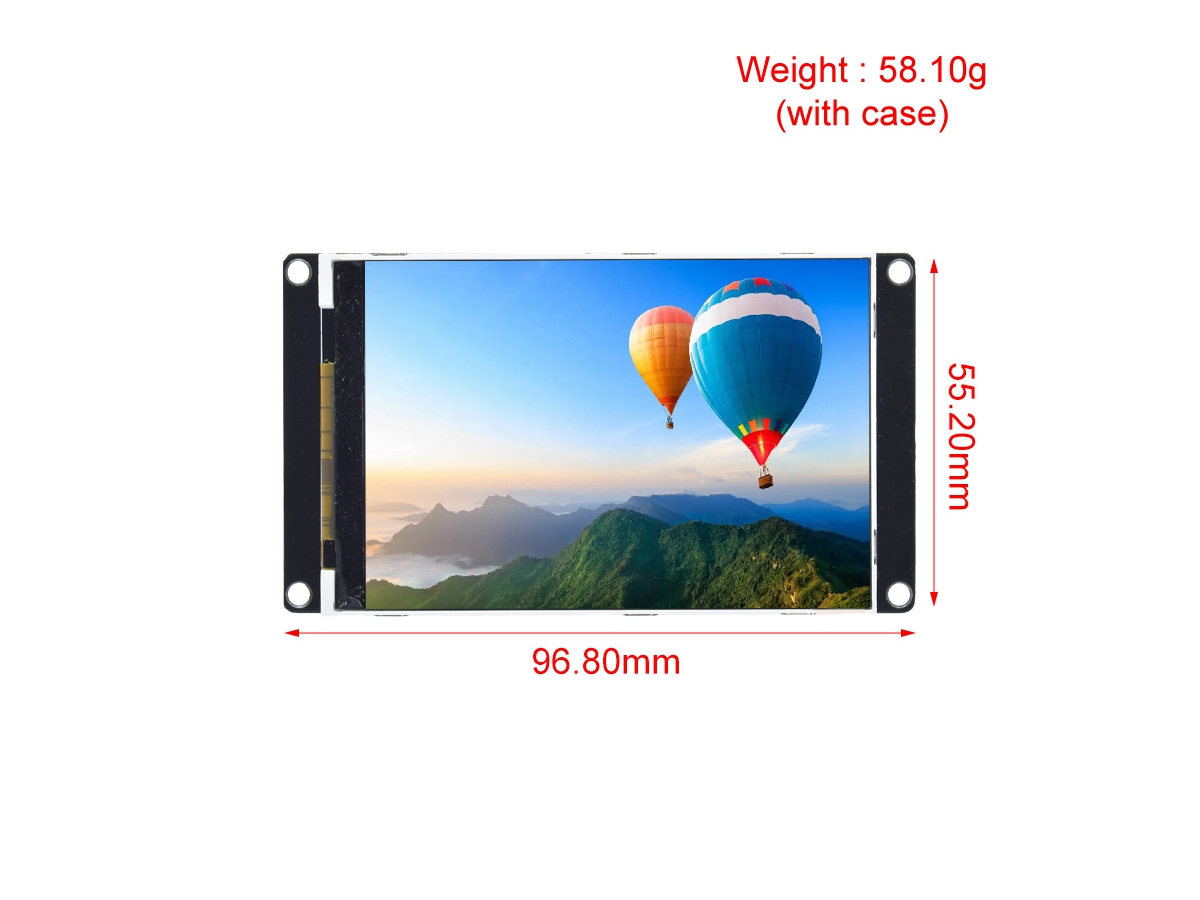

Tamaño: 3.5 pulgadas
Resolución: 320 x 480 píxeles (HVGA)
Interfaz: UART serie (TX y RX). Velocidad por defecto 115200 bps, configurable hasta 921600 bps
Alimentación: 3.3V a 5V
Memoria interna:
Flash de 64 Mb (aprox 8 MB)
Biblioteca de caracteres de 4.3 MB
Espacio para imágenes hasta 3.6 MB (aprox 125 imágenes)

Fuentes incluidas:
Chino simplificado GB2312 en tamaños 16×16, 24×24, 32×32 y 48×48
ASCII inglés en tamaños 8×16, 16×24, 16×32 y 24×48

Funciones:
Mostrar texto en varios tamaños y colores
Mostrar imágenes desde memoria
Dibujar puntos, líneas, cuadros, rectángulos y círculos (vacíos o rellenos)
Botones gráficos con texto
Ajuste de brillo entre 0 y 255
Rotación de pantalla en 0, 90, 180 y 270 grados
Logo y comandos de inicio programables

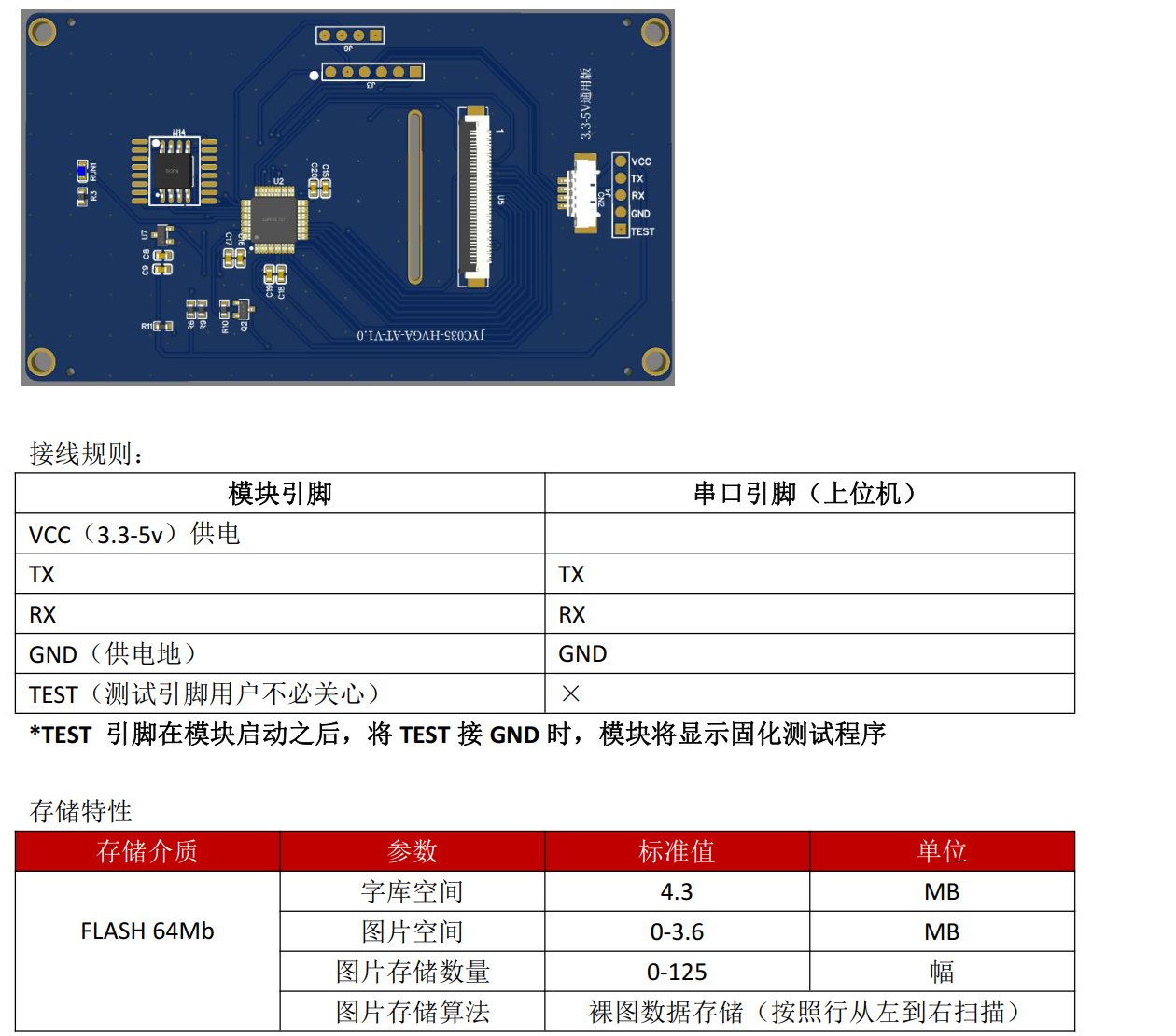

Conexiones
VCC: 3.3V a 5V
GND: tierra
TX: transmite datos hacia el microcontrolador
RX: recibe datos desde el microcontrolador
TEST: pin de prueba (normalmente no se usa)

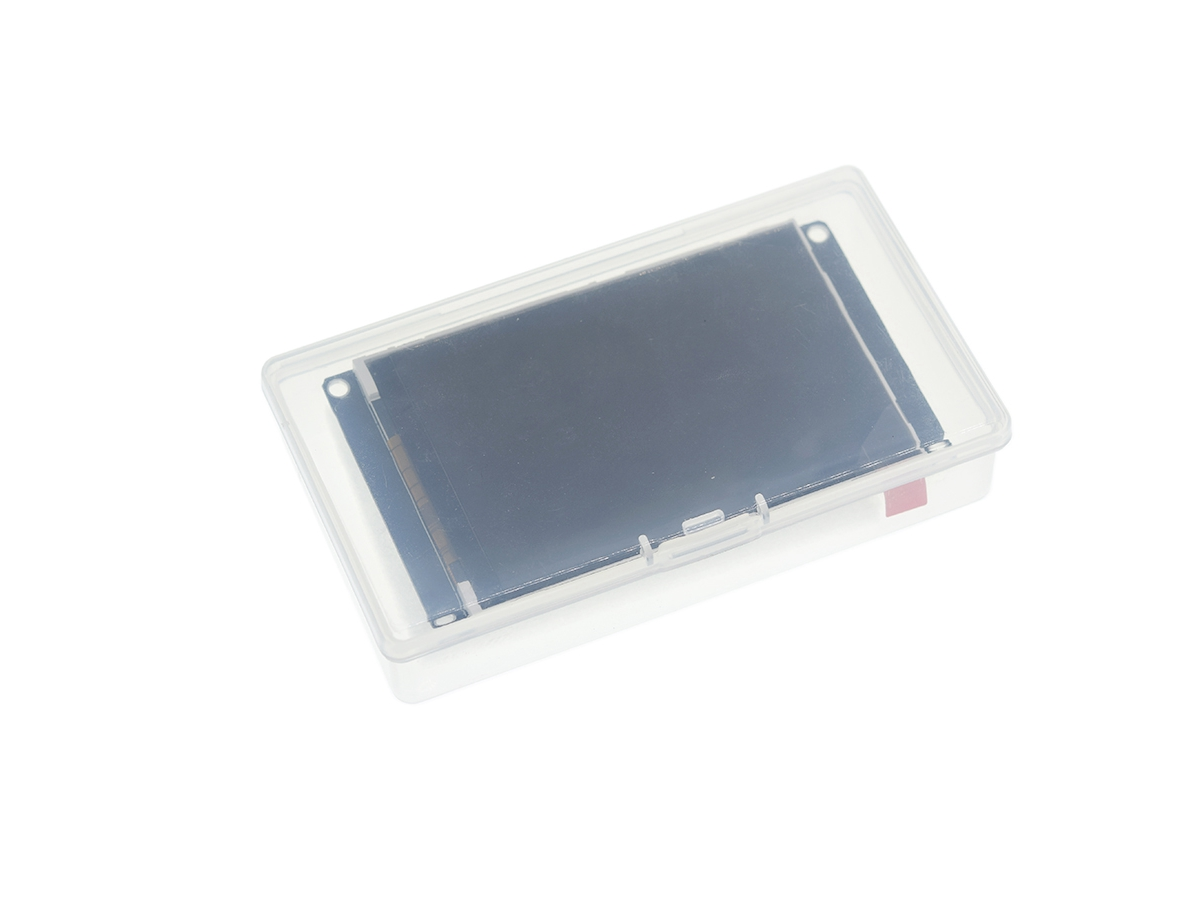

LA COMPRA INCLUYE:

1X DISPLAY SERIAL TTL 320*480 JYC035-HVGA-AT-V1.2
