Motor Paso Paso Nema17 Eje 5mm L39mm Usado

*** CONDICION USADO, ESTADO 10/10.***
Motor paso a paso bipolar NEMA 17 de alto rendimiento, ideal para impresoras 3D, máquinas CNC, grabadoras láser, automatización industrial y proyectos de robótica que requieren precisión y control estable del movimiento. Su formato estándar permite una instalación sencilla en equipos compatibles y es una excelente opción para reemplazo o actualización.

Este modelo cuenta con un ángulo de paso de 1.8° (200 pasos por revolución), lo que garantiza movimientos suaves y precisos. Su eje de 5 mm es compatible con poleas GT2, acoples flexibles, engranajes y husillos ampliamente utilizados en sistemas mecánicos. Gracias a su longitud de cuerpo de 39 mm, ofrece un buen equilibrio entre tamaño compacto y torque.

El motor es de 2 fases tipo bipolar, lo que permite un control más eficiente cuando se utiliza con drivers adecuados. Es compatible con controladores populares como A4988, DRV8825, TMC2208, TMC2209 y placas tipo RAMPS, Arduino o controladores CNC.

Especificaciones técnicas
Modelo 17PM-K803-P1VS
Formato NEMA 17
Dimensiones de la cara 42 x 42 mm
Longitud del cuerpo 39 mm
Eje diámetro 5 mm
Tipo de eje simple
Ángulo de paso 1.8°
Pasos por revolución 200
Tipo bipolar 2 fases
Aplicación impresoras 3D CNC láser robótica automatización

El modelo PK245M-01B es un motor paso a paso de la serie PK de Oriental Motor. A continuación, se detallan sus características principales:

PK245M-01B
Ángulo de paso: 0,9 por paso, lo que permite una mayor precisión en el control de posición.
Tamaño del marco: 42 mm (1,65 pulgadas) de lado, lo que lo clasifica dentro de los motores de tamaño NEMA 17.
Par de retención: 0,56 N·m 5,6 kg·cm, indicando la capacidad del motor para mantener su posición cuando está energizado pero sin movimiento.
Corriente nominal: 0,85 A por fase en conexión bipolar serie.
Resistencia: 5,5 OHM por fase en conexión bipolar serie.
Inductancia: 10,5 mH por fase en conexión bipolar serie.
Inercia del rotor: 48×10^-7 kg·m², lo que influye en la respuesta dinámica del motor.
Peso: Aproximadamente 0,37 kg.
Este motor es adecuado para aplicaciones que requieren movimientos precisos y controlados, como en equipos de automatización, impresoras 3D y sistemas de posicionamiento.

Aplicaciones recomendadas
Ejes X Y Z en impresoras 3D
Extrusores
Máquinas CNC pequeñas y medianas
Sistemas de desplazamiento lineal
Proyectos electrónicos y de automatización

El motor Sanyo Denki 103H5205-0440 es un motor paso a paso híbrido de alta precisión, perteneciente a la serie Sanmotion 103H5. Se clasifica comúnmente como un motor de tamaño NEMA 17 debido a su brida de 42mm, ideal para aplicaciones que requieren control de movimiento exacto en espacios reducidos.

Especificaciones Técnicas Principales
Tipo de Motor: Paso a paso híbrido (Hybrid Stepper Motor).
Ángulo de Paso: 1.8° (200 pasos por vuelta).
Torque de Mantenimiento (Holding Torque): 0.2 N-m (aproximadamente 2 kg-cm).
Corriente Nominal: 1.2 A por fase.
Voltaje Máximo: 24 VDC.
Resistencia por Fase: 2.4
Inductancia: 2.3 mH.

Dimensiones y Construcción
Tamaño de Brida: 42 x 42 mm (NEMA 17).
Longitud del Cuerpo (L): 33 mm (External Length).
Diámetro del Eje: 5 mm.
Longitud del Eje: 22.5 mm a 24 mm según la medición del fabricante.
Configuración de Cables: 6 hilos (bobinado unipolar, aunque puede usarse como bipolar según la conexión).
Peso: Aproximadamente 0.23 kg.

Motor Paso a Paso NEMA 17 – Alto Rendimiento Industrial
Optimiza tus proyectos de precisión con este motor de grado industrial. Ideal para aplicaciones que requieren un control de movimiento exacto, bajo ruido y alta durabilidad. Su tamaño estándar NEMA 17 lo hace compatible con la mayoría de impresoras 3D, máquinas CNC y equipos de automatización.
Ficha Técnica Destacada

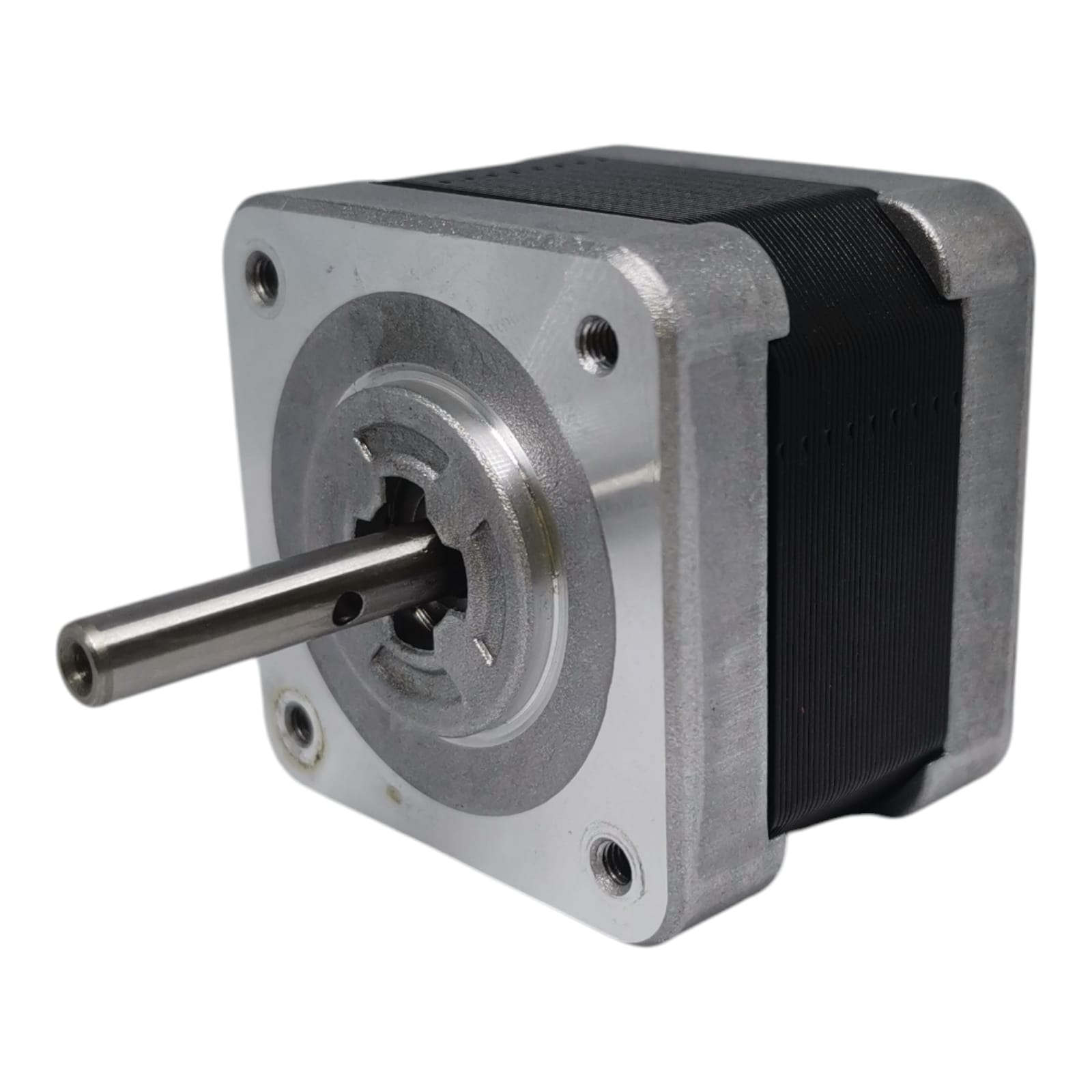

Modelo Principal: Sanyo Denki Sanmotion 103H5205-0440 (L33mm)
Modelo Alternativo: KSTR-211047-MK6 (L38mm – Mayor Torque)
Ángulo de Paso: 1.8° (200 pasos por vuelta) para movimientos fluidos.
Corriente Nominal: 1.2 A por fase, compatible con drivers estándar como A4988, DRV8825 o TMC2209.
Voltaje Máximo: 24 VDC.
Diámetro del Eje: 5 mm (Estándar industrial).

Detalles Técnicos por Modelo
Sanyo Denki 103H5205-0440 (Premium Japonés)
Este motor destaca por su precisión extrema y calidad de construcción japonesa. Según datos de RS Components y Sanyo Denki, posee un error de ángulo estático de apenas ±0.09°, garantizando una exactitud superior en cada paso.
RS NZ
RS NZ
Torque de Mantenimiento: 0.2 N·m (aprox. 2.04 kg-cm).
Configuración: 6 hilos (Unipolar), pero fácilmente conectable como Bipolar para drivers modernos.
Longitud: 33 mm (compacto para ahorrar peso en ejes móviles).
Resistencia: 2.4 Ω por fase.

El motor Sanyo Denki 103-546-5040 es un motor paso a paso híbrido de la serie Sanmotion, diseñado para aplicaciones de alta precisión en un formato compacto de 32 mm de largo. Este modelo es ampliamente valorado en la industria por su bajo nivel de ruido y su capacidad para mantener un torque constante en movimientos controlados.

Especificaciones Técnicas (Ficha Técnica)
Marca: Sanyo Denki (Sanmotion).
Modelo: 103-546-5040.
Longitud del cuerpo (L): 32 mm a 32.5 mm.
Ángulo de paso: 1.8° (200 pasos por vuelta) con una precisión de ±0.09°.
Corriente nominal: 0.6 A por fase.
Resistencia: 6.7 por fase.
Inductancia: 5.4 mH por fase.
Configuración: 6 hilos (Unipolar), adaptable a 4 hilos (Bipolar) para drivers modernos.
Diámetro del eje: 5 mm.

El motor Sanyo Denki 103-546-0484 es un motor paso a paso híbrido de la serie Sanmotion, diseñado para aplicaciones industriales que requieren un equilibrio entre un diseño compacto y un control de movimiento preciso.

Ficha Técnica (Datos de Datasheet)
Fabricante: Sanyo Denki (Japón).
Serie: Sanmotion 103-546.
Tamaño de Brida: NEMA 17 (42 mm x 42 mm).
Longitud del Cuerpo (L): 32 mm a 32.5 mm.
Ángulo de Paso: 1.8° por paso (200 pasos por revolución).
Precisión de Ángulo: ±0.09° (error estático).
Corriente Nominal: 1.2 A por fase (basado en estándares de la serie 103H5205/546 de longitud similar).
Configuración de Cables: 6 hilos (bobinado unipolar, compatible con conexión bipolar de 4 hilos).
Diámetro del Eje: 5 mm (eje redondo estándar).
Resistencia por Fase: Aproximadamente 2.4 Ω a 3.15 Ω.
Inductancia: Aproximadamente 2.3 mH a 3.0 mH.

El motor Sanyo Denki 103H5205-4410 es un motor paso a paso híbrido de la serie Sanmotion, diseñado para aplicaciones industriales que requieren un movimiento extremadamente preciso y una larga vida útil. Con una longitud compacta de 33 mm, este modelo de la familia 103H5 es ideal para impresoras 3D, equipos médicos y robótica de precisión.

Ficha Técnica (Datasheet)
Marca: Sanyo Denki (Línea Sanmotion).
Modelo: 103H5205-4410 (Serie 103H5).
Tamaño de Brida: 42 x 42 mm (NEMA 17).
Longitud del Cuerpo (L): 33 mm.
Ángulo de Paso: 1.8° por paso (200 pasos por revolución).
Corriente Nominal: 1.2 A por fase.
Torque de Mantenimiento: 0.2 N·m (aprox. 2.04 kg-cm).
Voltaje Máximo: 24 VDC.
Configuración de Cables: 6 hilos (Unipolar), pero totalmente compatible con conexión Bipolar de 4 hilos para drivers modernos.
Diámetro del Eje: 5 mm (eje redondo estándar).

El motor C8349-9012KE es un motor paso a paso de alto rendimiento que integra un encoder óptico Broadcom (Avago) HEDS-5500 E14 para el control de lazo cerrado (closed-loop). Con una longitud de cuerpo de 39 mm, este conjunto es ideal para aplicaciones de automatización que requieren verificar la posición real del eje en tiempo real, evitando la pérdida de pasos.

Especificaciones del Motor Stepper
Modelo: C8349-9012KE.
Tamaño de Brida: NEMA 17 (42 x 42 mm).
Longitud del Cuerpo (L): 39 mm (cuerpo compacto de torque medio).
Ángulo de Paso: 1.8° (200 pasos por vuelta).
Tipo de Motor: Paso a paso híbrido de 2 fases.
Diámetro del Eje: 5 mm.

Especificaciones del Encoder (HEDS-5500 E14)
El encoder integrado es un dispositivo óptico incremental de la reconocida serie Sanmotion/Broadcom, diseñado para una alta fiabilidad en entornos industriales.

Tipo de Encoder: Óptico incremental (Transmissivo).
Resolución: 200 CPR (Counts Per Revolution).
Canales de Salida: 2 canales en cuadratura (A y B) para detectar posición y sentido de giro.
Voltaje de Alimentación: 5V DC.
Salida de Señal: Compatible con niveles TTL.
Conector: Pines cuadrados de 0.025 pulgadas en centros de 0.1 pulgadas.

LA COMPRA INCLUYE:

*** CONDICION USADO, ESTADO 10/10.***
1X MOTOR PASO PASO NEMA 17
