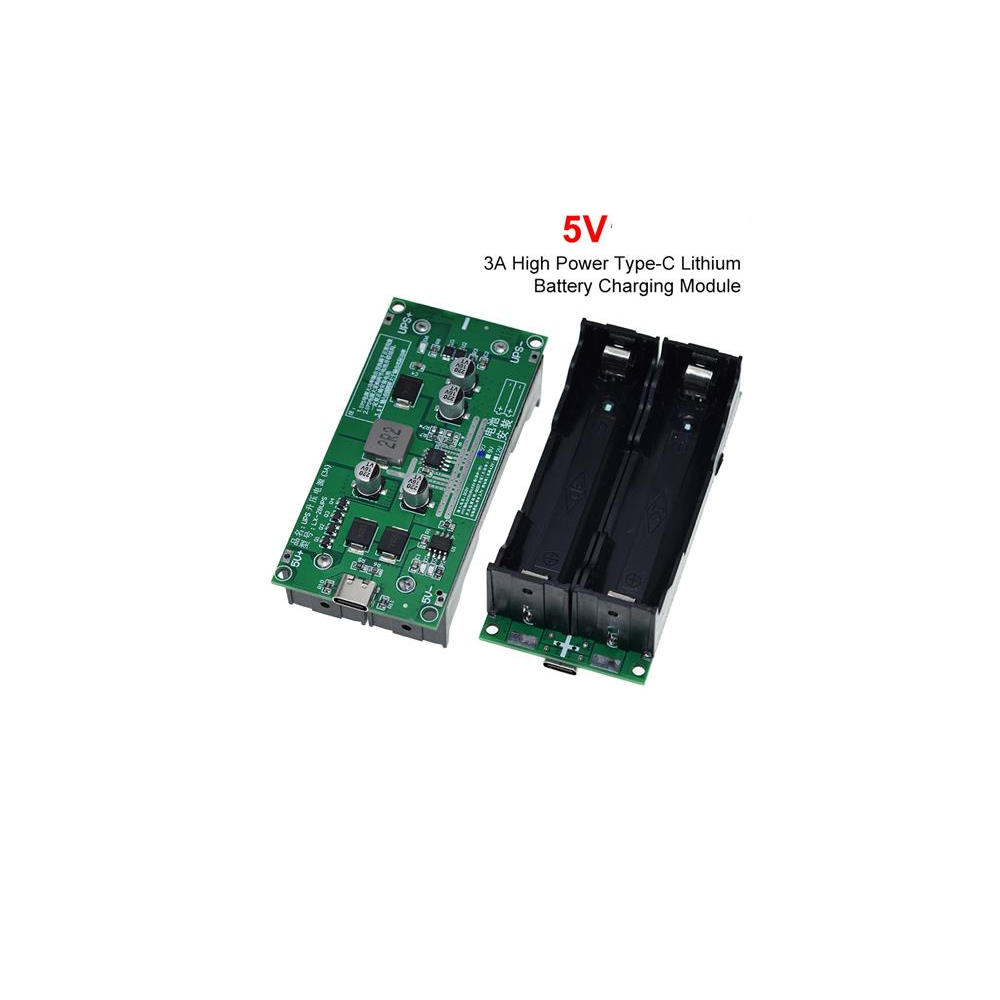

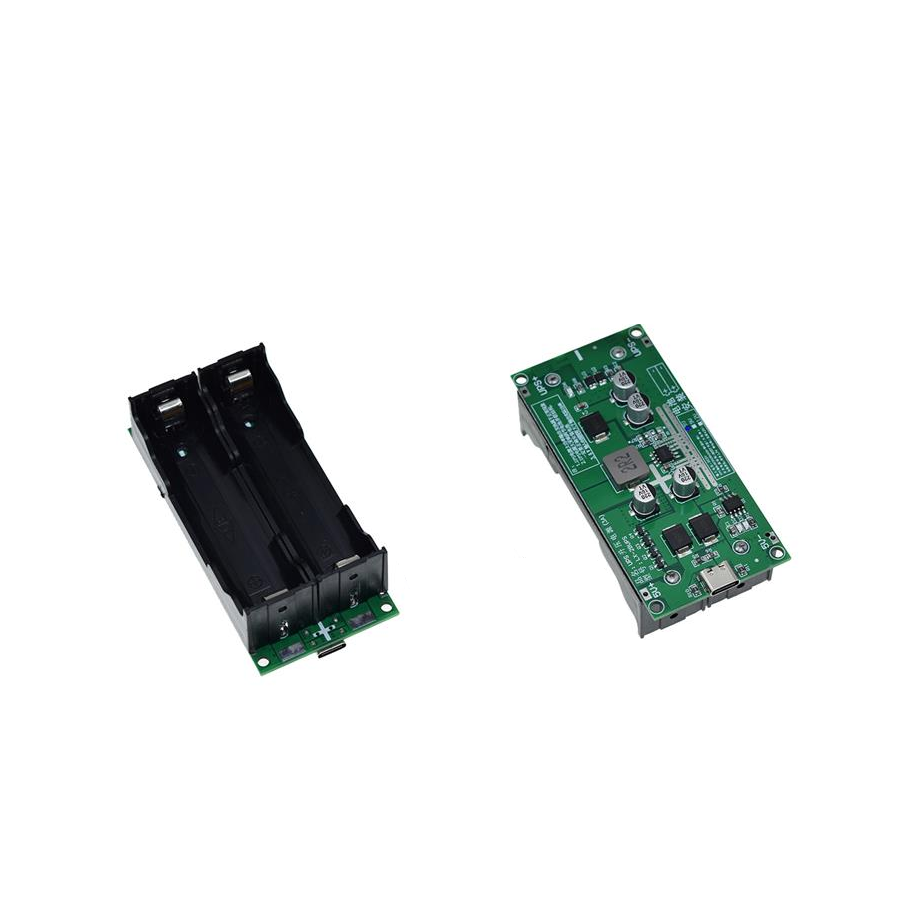

Modulo Cargador Ups 5V Tipo C 15W 3A 18650 LX-2BUPS Boost

MÓDULO UPS 18650 TYPE-C 3A 5V/9V/12V – CARGADOR, BOOST Y RESPALDO DE ENERGÍA

Módulo UPS para batería de litio 18650 de 3,7 V, diseñado para proporcionar alimentación continua a equipos electrónicos y realizar el cambio automático entre la fuente de alimentación externa y la batería cuando se presenta un corte de energía.

Permite cargar la batería de litio, protegerla y elevar su voltaje mediante un circuito BOOST. Es ideal para routers, cámaras, tarjetas de desarrollo, equipos electrónicos, sistemas de respaldo y otros dispositivos de bajo consumo.

El módulo realiza el cambio automático entre la alimentación externa y la batería, permitiendo mantener el equipo encendido durante una interrupción de energía.

CARACTERÍSTICAS

Entrada de alimentación: USB Tipo-C 5 V
Batería: 1 batería de litio 18650 de 3,7 V
Salida seleccionable: 5 V / 9 V / 12 V
Potencia BOOST nominal: hasta 15 W
Potencia pico: hasta 20 W
Eficiencia máxima: hasta 96 %
Corriente máxima del BOOST: 3 A
Protección contra sobrecarga
Protección contra sobredescarga
Protección contra sobretemperatura
Protección contra sobrecorriente
Carga automática de la batería
Cambio automático entre fuente externa y batería
Indicador LED de estado de carga
Conector USB Tipo-C para alimentación

CORRIENTE DE SALIDA SEGÚN VOLTAJE

Salida 5 V: hasta 3 A
Salida 9 V: hasta 1,6 A
Salida 12 V: hasta 1,2 A

Para funcionamiento normal se recomienda una carga inferior a 15 W.

FUNCIONAMIENTO UPS

Cuando existe alimentación externa de 5 V, el módulo alimenta directamente el equipo conectado y simultáneamente carga la batería 18650.

Cuando se interrumpe la alimentación externa, el módulo cambia automáticamente a la batería y activa el circuito BOOST para continuar suministrando energía a la salida.

El cambio se realiza automáticamente, permitiendo utilizarlo como sistema de respaldo para equipos que no deben apagarse ante cortes de energía.

BATERÍA

Utiliza una batería de litio 18650 de 3,7 V. La batería se conecta directamente a los terminales destinados para ella en la parte posterior del módulo.

También es posible utilizar otras baterías de litio de 3,7 V mediante conexión por cables, respetando siempre la polaridad.

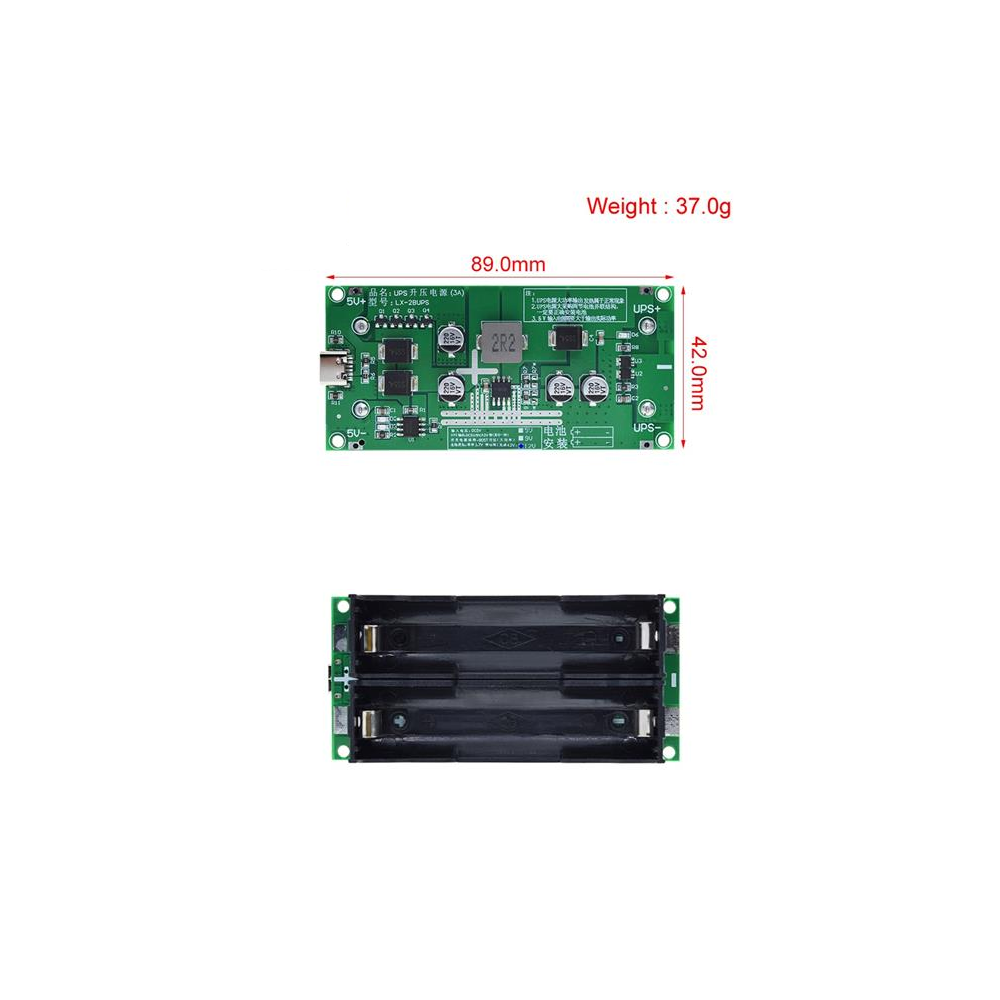

DIMENSIONES

Largo de la PCB: aproximadamente 89 mm
Ancho de la PCB: aproximadamente 42 mm
Distancia aproximada entre perforaciones: 83 mm x 37 mm

APLICACIONES

Routers y módems
Cámaras de seguridad
Tarjetas Arduino y ESP32
Raspberry Pi y otras tarjetas de desarrollo
Equipos electrónicos de bajo consumo
Sistemas de monitoreo
Sistemas de respaldo de energía
Proyectos DIY y electrónica

IMPORTANTE

La batería 18650 y el equipo alimentado no están incluidos, salvo que se indique expresamente en la publicación.

La potencia y corriente máxima dependen del voltaje seleccionado, la batería utilizada, la temperatura y las condiciones de funcionamiento. Para cargas normales se recomienda no superar los 15 W.

LA COMPRA INCLUYE:

1X MODULO UPS 5V TIPO C 15W 3A 18650 LX-2BUPS
