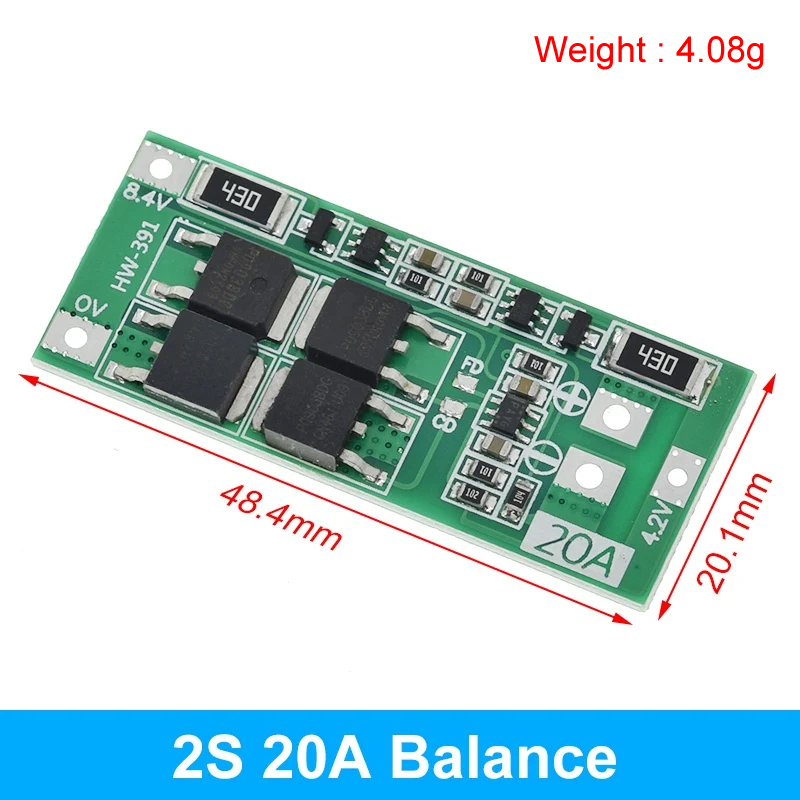

Modulo Cargador Bateria Lipo Bms 2S 8.4V 20A Balance

Módulo BMS 2S 20A con balanceo activo, diseñado para la protección y gestión de baterías de litio de 2 celdas en serie (7.4V nominal / 8.4V máximo). Este tipo de tarjeta es ideal para baterías 18650 o similares utilizadas en herramientas eléctricas, equipos portátiles, sistemas DIY y pequeños motores eléctricos.

Este BMS protege el paquete de baterías contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito, asegurando mayor vida útil y funcionamiento seguro. Incorpora sistema de balanceo que iguala el voltaje entre las dos celdas durante la carga, mejorando el rendimiento y evitando desbalance que pueda dañar el pack.

El módulo soporta una corriente continua de trabajo de hasta 20A en carga resistiva, con protección por sobrecorriente que actúa alrededor de 22A y un pico máximo cercano a 25A. El voltaje de protección contra sobrecarga se activa aproximadamente entre 4.2V y 4.3V por celda, mientras que la protección por sobredescarga se activa alrededor de 2.4V a 2.6V por celda. Cuenta con recuperación automática una vez que el voltaje vuelve a niveles seguros.

Incluye función de balanceo que comienza aproximadamente en 4.17V–4.23V con corriente de balanceo cercana a 100mA. La resistencia interna es baja (alrededor de 6 mOHM típica), lo que reduce pérdidas y calentamiento. El consumo propio del circuito es bajo, alrededor de 18 µA típicos.

DETALLES TÉCNICOS:

Protección para batería 2S (7.4V nominal / 8.4V máximo)
Corriente continua de trabajo: 20A
Protección por sobrecorriente: 19A -25A
Protección por sobrecarga: 4.2V – 4.3V por celda
Protección por sobredescarga: 2.4V -2.6V por celda
Voltaje de recuperación por sobrecarga: 4.1V -4.2V
Voltaje de recuperación por sobredescarga: 2.5V -2.7V
Corriente de balanceo: aproximadamente 100mA
Inicio de balanceo: alrededor de 4.2V
Resistencia interna: 5 -7 m OHM
Retardo de protección por sobrecorriente: 50- 150 ms
Temperatura de operación: -40°C a 85°C

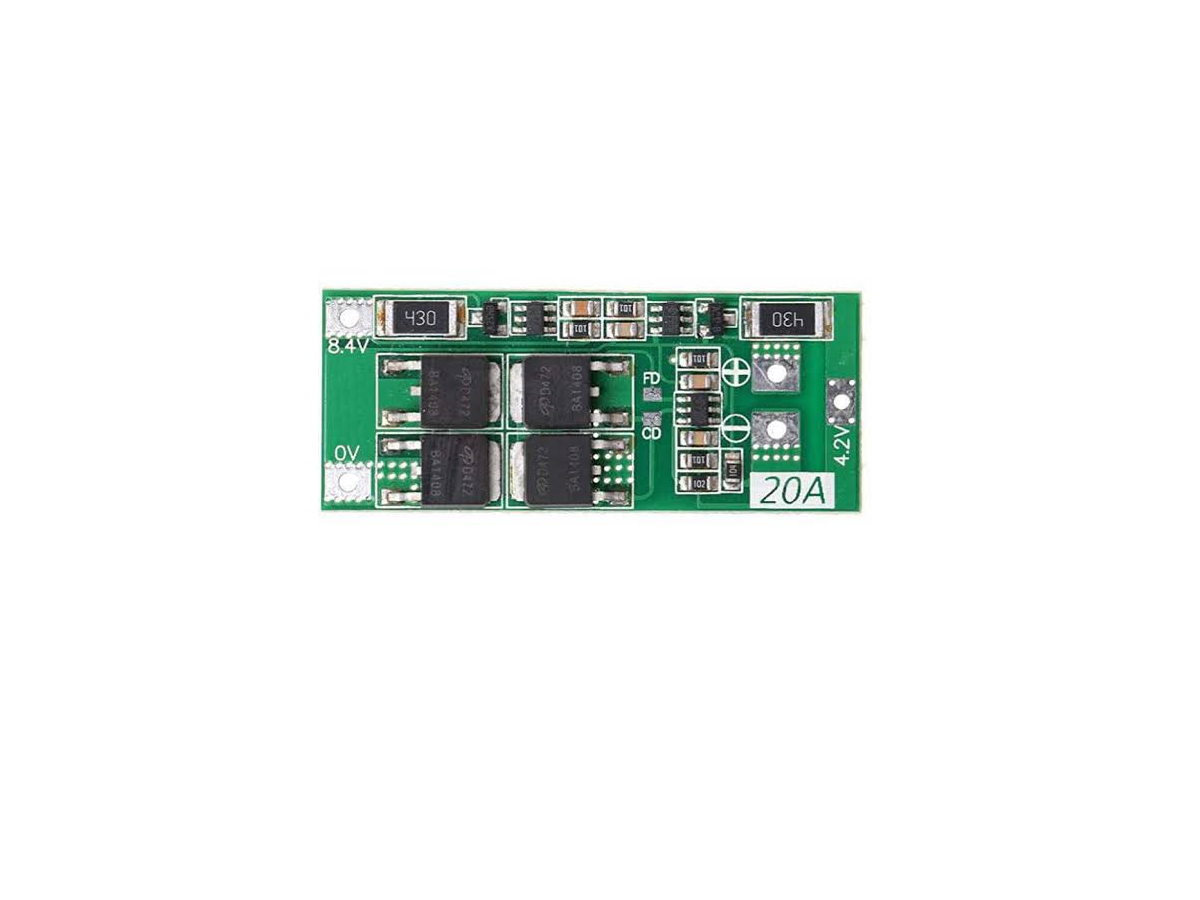

El módulo cuenta con terminales claramente identificados para 0V, 4.2V y 8.4V (conexión de celdas), además de salidas para cargador y carga. Es importante realizar las conexiones siguiendo estrictamente el diagrama para evitar daños en la placa.

LA COMPRA INCLUYE:

1X MODULO CARGADOR BATERIA LIPO BMS 2S 8.4V 20A BALANCE
