Driver Puente H MH-DM25 Mx1919 2-10V 2.5A Control Motor

Módulo Driver de Motor Puente H Doble MH-DM25 2.5A

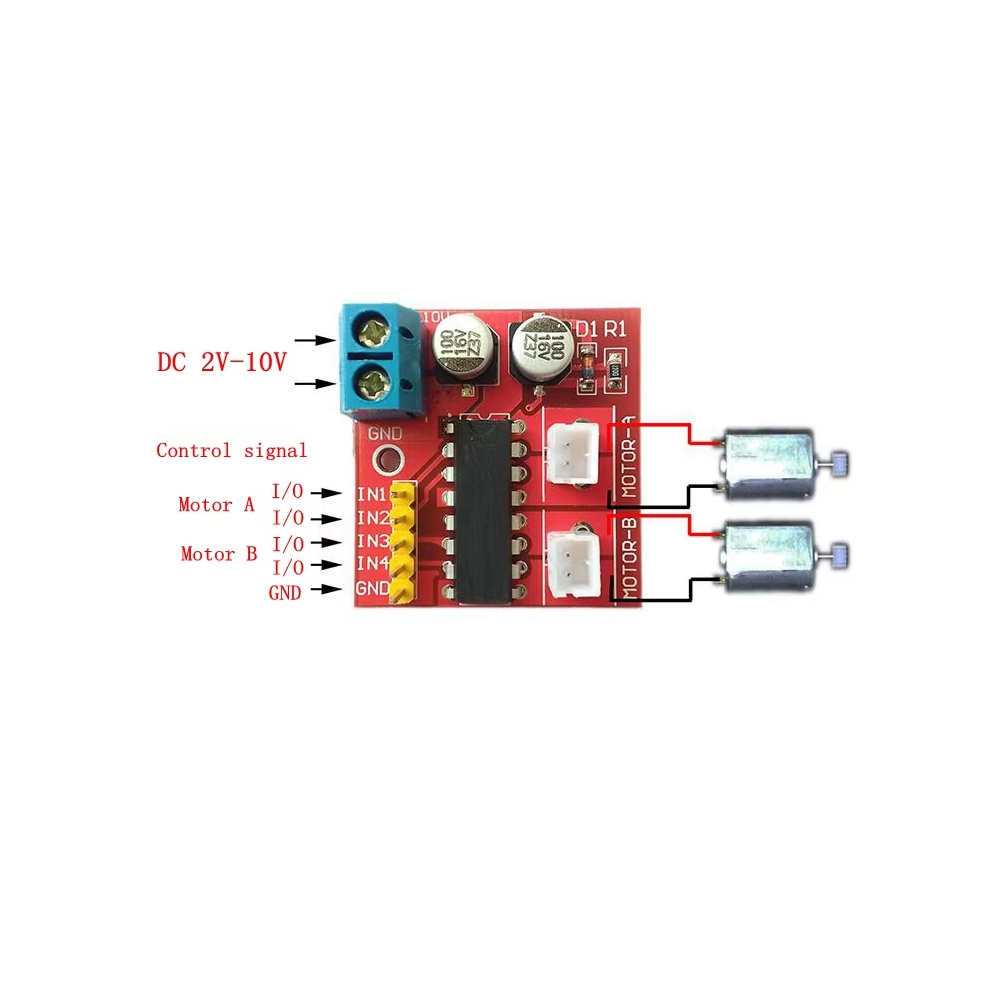

Controlador de motores DC con puente H doble mejorado, diseñado para proyectos de robótica y carros inteligentes. Permite controlar el sentido de giro (avance y reversa) y la velocidad mediante señales PWM para hasta 2 motores de corriente directa o 1 motor a pasos de 4 hilos y 2 fases.

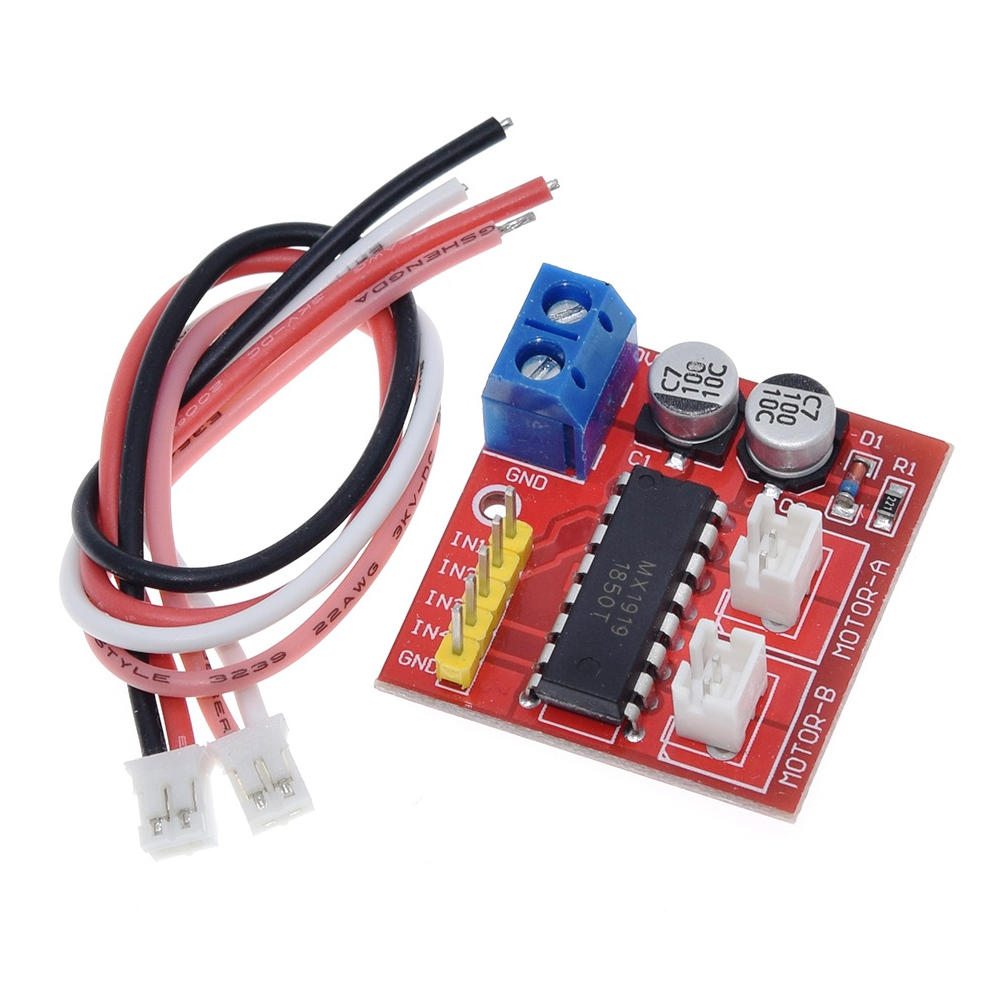

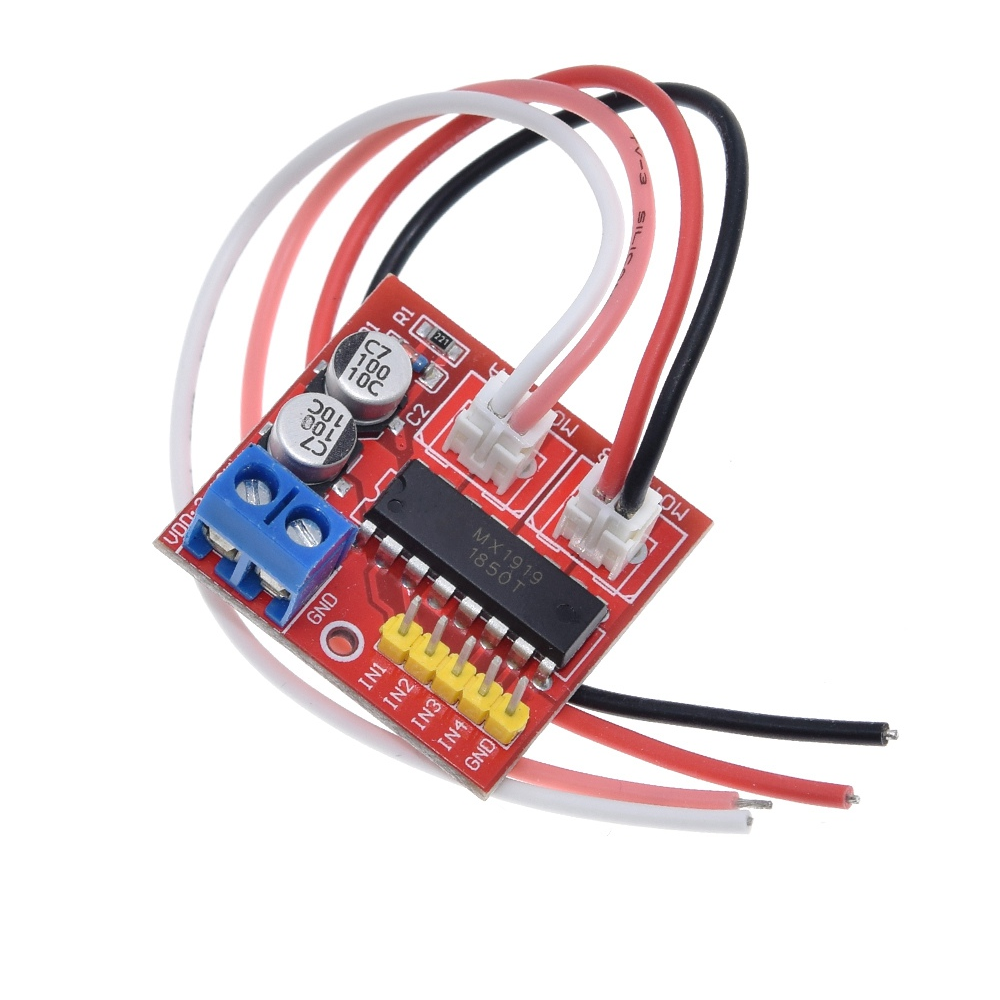

Incorpora protección térmica automática con efecto de histéresis (TSD), bajo consumo de energía en modo de espera y circuito de protección contra conducción en estado flotante. Incluye cables de silicona, headers y terminales de conexión.

CARACTERÍSTICAS PRINCIPALES
Puente H Doble: Maneja forma independiente 2 motores DC o 1 motor a pasos bipolar de 2 fases.
Protección Térmica Integrada: Sistema TSD con recuperación automática ante sobrecalentamiento o bloqueo de motor.
Protección de Entradas: Circuito anti-conducción común que evita activaciones involuntarias cuando las entradas quedan en el aire.
Consumo Ultra Bajo: Corriente en modo de espera inferior a 0.1 uA para mayor eficiencia en proyectos a batería.
Formato Compacto y Liviano: Dimensiones reducidas ideales para integración en chasis de robots sin agregar peso excesivo.
Compatibilidad Lógica: Soporta señales de entrada de microcontroladores como Arduino, ESP32, PIC o Raspberry Pi.

ESPECIFICACIONES TÉCNICAS
Modelo: MH-DM25
Tensión de Alimentación del Módulo: 2V a 10V DC
Tensión de Señal de Entrada (Lógica): 1.8V a 7V DC
Corriente de Salida Pico / Canal: 2.5A
Corriente en Standby: Menor a 0.1 uA

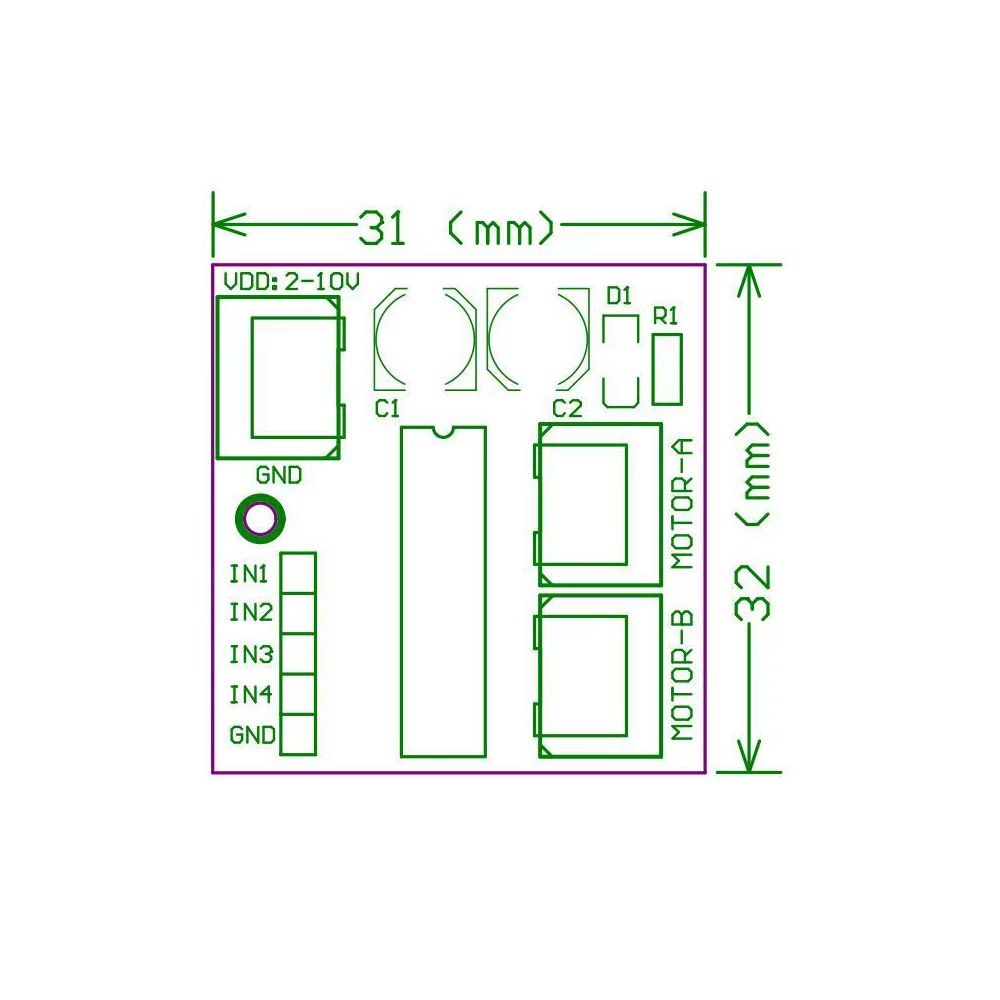

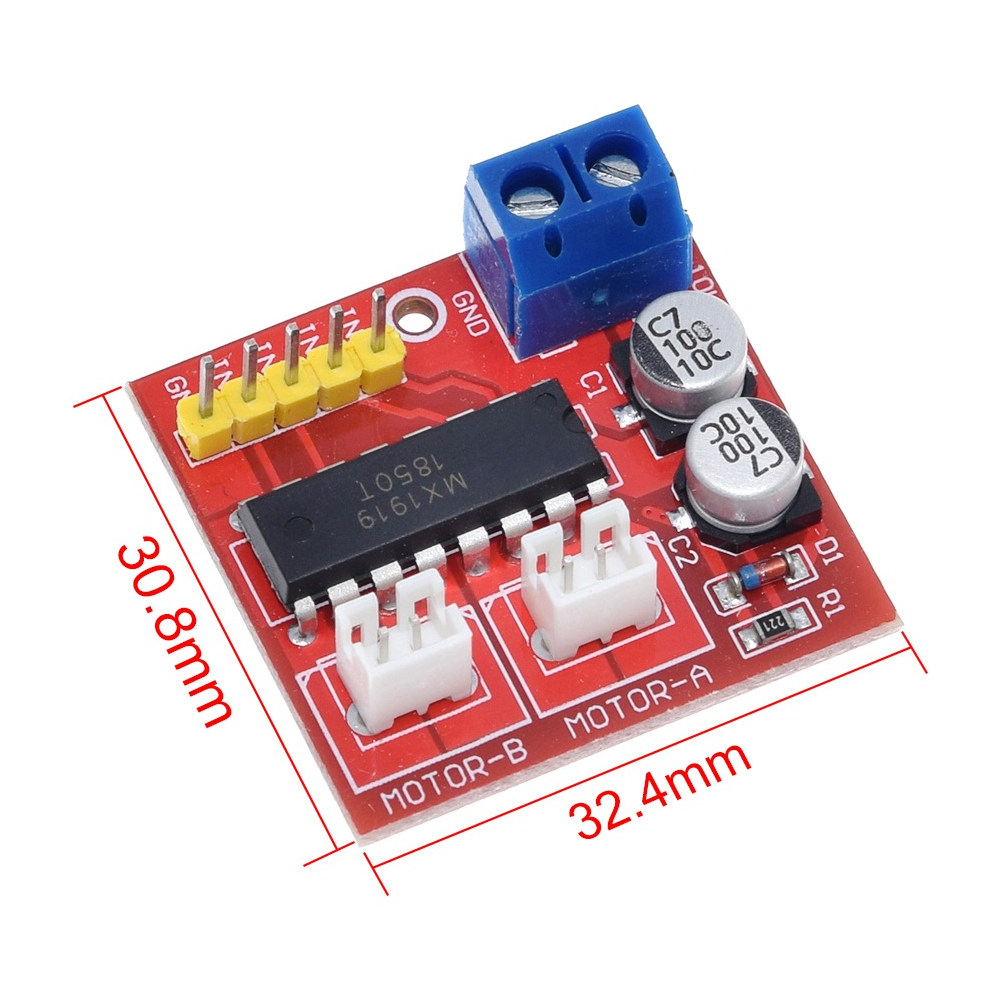

Dimensiones del Módulo: 31mm x 32mm x 5mm
Diámetro de Orificios de Montaje: 2mm
Peso Total: 11g

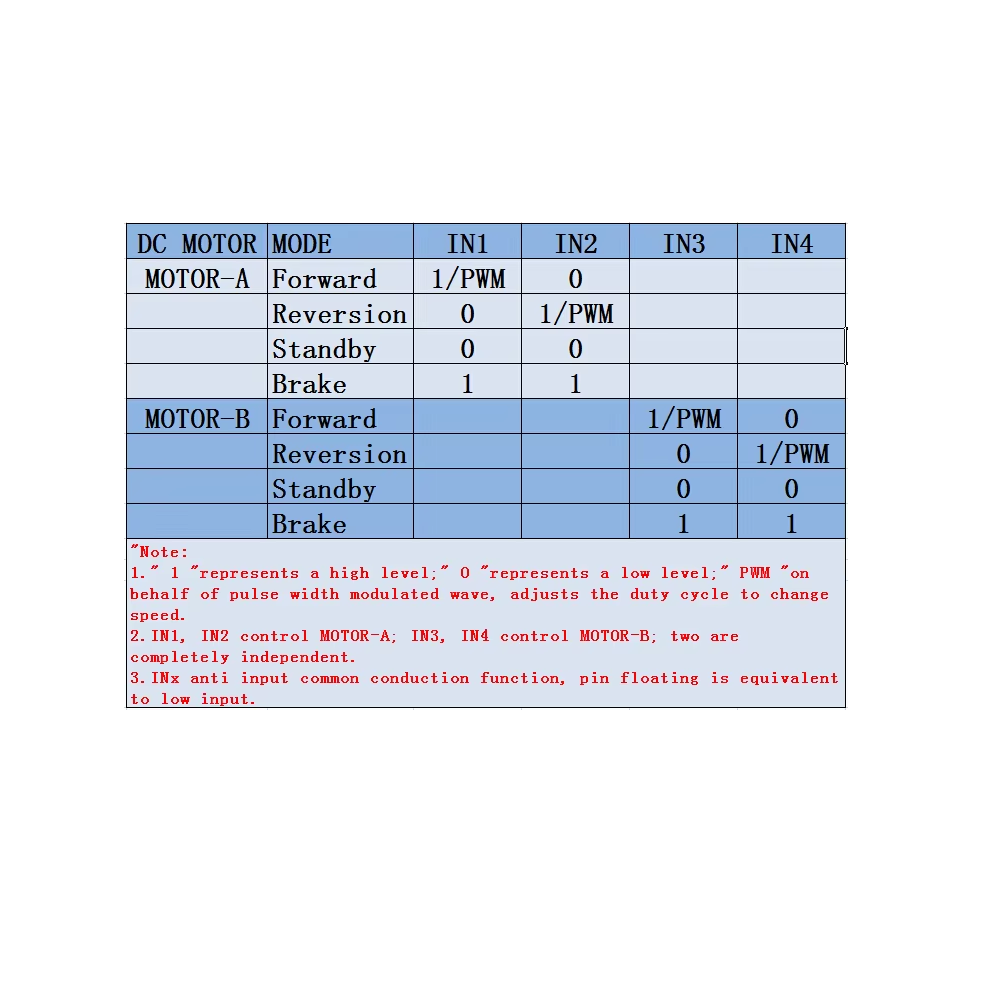

TABLA DE LÓGICA DE CONTROL (MOTOR DC)
IN1 Alto y IN2 Bajo: Motor A Avance
IN1 Bajo y IN2 Alto: Motor A Reversa
IN1 Bajo y IN2 Bajo: Motor A Freno / Parada
IN3 Alto y IN4 Bajo: Motor B Avance
IN3 Bajo y IN4 Alto: Motor B Reversa
IN3 Bajo y IN4 Bajo: Motor B Freno / Parada

PRECAUCIONES DE USO
Atención en la Polaridad: Invertir la conexión positiva y negativa de la alimentación causará daños permanentes en el circuito.
Límites de Voltaje y Corriente: Aunque cuenta con protección térmica, operar a voltajes cercanos a 10V con corrientes que superen sustancialmente los 2.5A puede dañar el controlador.

LA COMPRA INCLUYE:
1X PUENTE H MX1919 2-10V 2.5A
