Temporizador Ajustable Programable XY-LJ02 9999 Minutos con Rele 6-30V

$40.000

52 Vendidos

5 disponibles

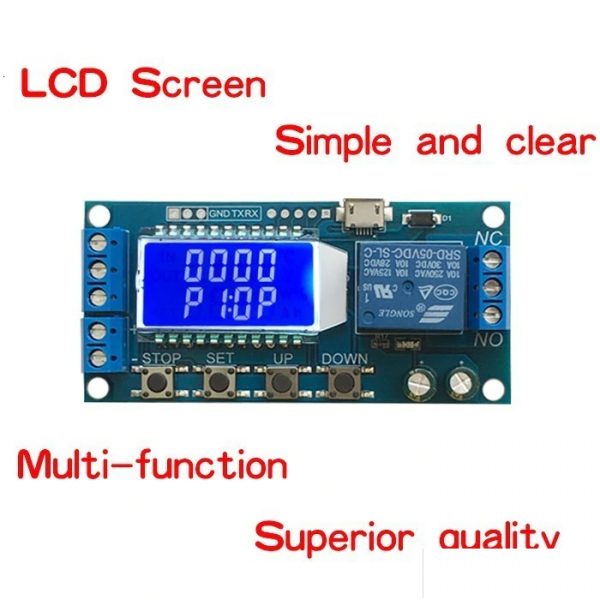

Pantalla con LCD de dos columnas, puede mostrar los parametros directamente;
Modo de disparo: nivel alto y bajo, cantidad de interruptor. Satisfaga la mayoria de las necesidades.
Fuente de alimentacion: 6 ~ 30V, tambien es compatible con micro USB 5.0V, muy conveniente. Conexion posterior de la fuente de alimentacion.

Rango de tiempo: 0.01 sec ~ 9999 min
Esta pantalla LCD del producto, muy clara, simple y facil de usar, potente, pero lea atentamente las instrucciones del usuario antes de usar.

1. Pantalla con LCD de dos columnas, puede mostrar los parametros directamente;
2. Modo de disparo: nivel alto y bajo, cantidad de interruptor. Satisfaga la mayoria de las necesidades.
3. Fuente de alimentacion: 6 ~ 30V, tambien es compatible con micro USB 5.0V, muy conveniente. Conexion posterior de la fuente de alimentacion.

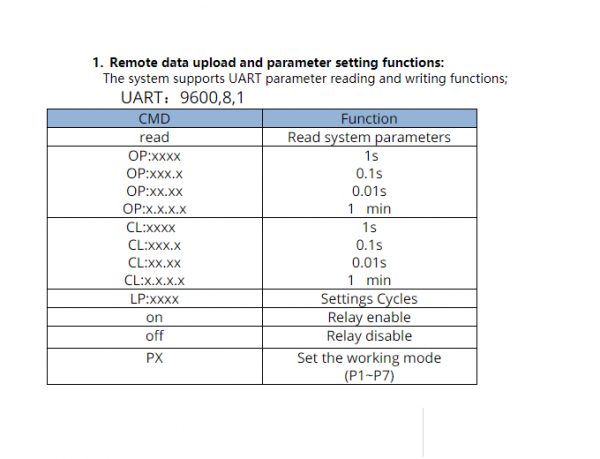

4. Los parametros se pueden modificar a traves de UART.
5. Boton de parada para proporcionar la funcion de parada de emergencia.
6. 5 minutos sin ninguna operacion en un estado de baja potencia. Cualquier accion despierta.
7. Los parametros OP / CL / LOP se pueden modificar individualmente
8. Todos los parametros se guardan automaticamente al apagarlos.

l Introduccion al modo de trabajo (P1 ~ P7)

P1: Despues de que se activa la señal, la conduccion del rele en tiempo OP se desconecta; En el tiempo OP, la señal no es valida.
P2: Despues de que se activa la señal, la conduccion del rele en tiempo OP se desconecta; En el tiempo OP, la señal activa un nuevo temporizador.
P3: Despues de que se activa la señal, la conduccion del rele en tiempo OP se desconecta; En el tiempo OP, el temporizador de reinicio del disparador de señal, el rele desconectado y la temporizacion de parada.
P4: Cuando se dispara, despues de que el rele se desconecta del tiempo CL, el tiempo OP de conduccion del rele, una vez que se completa el tiempo, desconecte el rele.
P5: Cuando se activa, despues del tiempo de operacion de la conduccion del rele, el rele desconecta el tiempo CL y luego repite la accion anterior, emite la señal nuevamente en el bucle, los reles se desconectan, detienen el temporizador y el numero de ciclos (LOP) puede ser establecido
P6: Cuando se activa, despues del tiempo de operacion de la conduccion del rele, el rele desconecta el tiempo CL y luego repite la accion anterior, la señal no es valida en el bucle, se puede establecer el numero de ciclos (LOP);
P7: Funcion de retencion de señal: la señal se mantiene, el tiempo se borra y la conduccion del rele; cuando la señal desaparece, el rele se desconecta despues de la sincronizacion OP; durante el tiempo, hay otra señal y el tiempo se borra;

l parametros del producto:

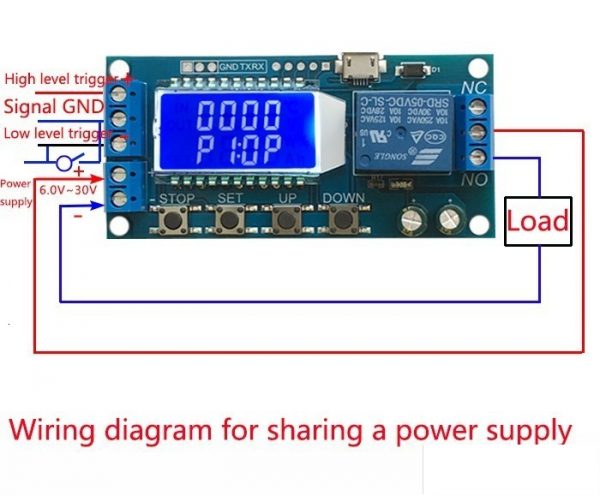

1. Fuente de alimentacion: 6V ~ 30V y micro USB 5.0 V
2. Fuente de señal de disparo: Nivel alto (3.0V ~ 24.0V), Nivel bajo (0.0V ~ 0.2V), Señal de interruptor.

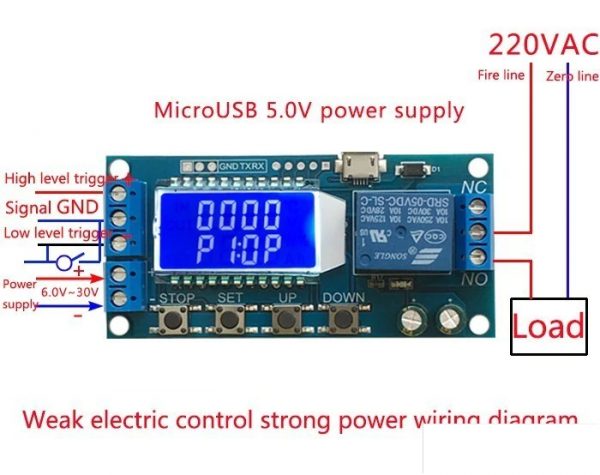

3. Carga de salida maxima: DC 30V 5A y AC 220V 5A.
4. Corriente estatica: 15 mA Corriente de funcionamiento: 50 mA.

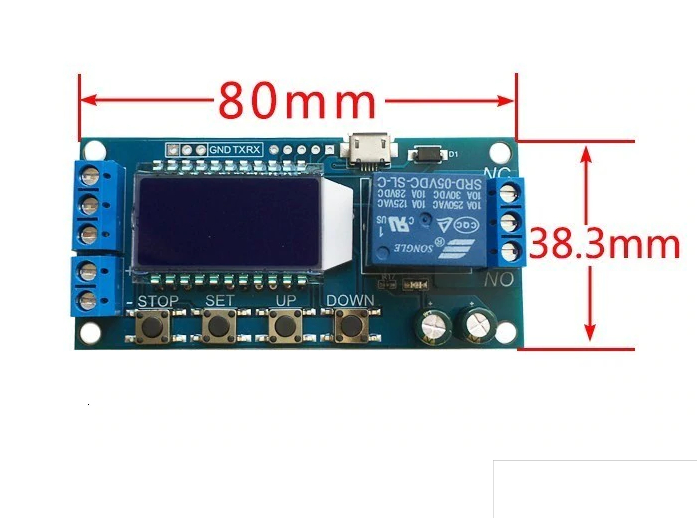

5. Vida util: mas de 100,000 veces; temperatura de trabajo: -40-85 C; tamaño: 8.0 * 3.8 * 1.9cm.
6. Aislamiento de optoacoplador, fuerte capacidad antiinterferente, placa de circuito de grado industrial

Rango de tiempo:

0.01 segundos ~ 9999 min

l Como elegir el rango de tiempo:

En la interfaz de modificacion de parametros OP / CL, presione el boton STOP brevemente para seleccionar el rango de tiempo.
Rango de tiempo LLLX: 1sec ~ 9999sec
LLL.X Rango de tiempo: 0.1sec ~ 999.9sec
XX.XX Rango de tiempo: 0.01sec ~ 99.99sec
X.X.X.X Rango de tiempo: 1min ~ 999.9min

Por ejemplo, si desea establecer el OP en 3.2 segundos, mueva el punto decimal a diez digitos. Pantalla LCD 003.2
Descripcion del parametro: tiempo de activacion de OP, tiempo de desactivacion de CL, tiempos de ciclo de LOP (1 – 9999 veces, “—-” representa un numero infinito de ciclos)

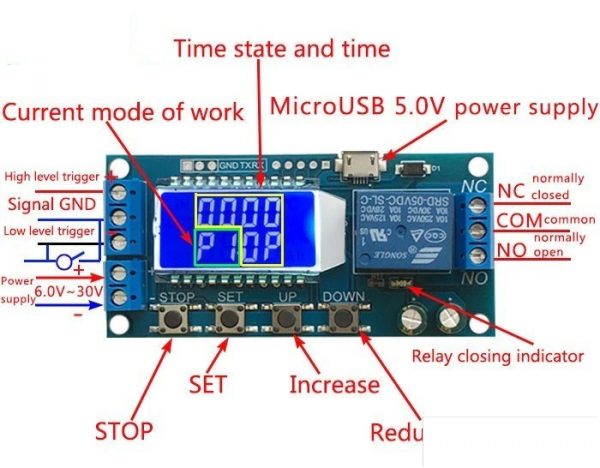

Configuracion de parametros:

a) Mantenga presionada la tecla SET para ingresar a la interfaz de configuracion;
b) Primero configure el modo de trabajo, el modo de trabajo parpadea recordatorio, configure el modo de trabajo presionando las teclas ARRIBA / ABAJO;
c) Presione brevemente el boton SET para seleccionar el modo de trabajo e ingresar la configuracion de los parametros del sistema.
d) En la interfaz de configuracion de parametros del sistema, presione la tecla ELEGIR para cambiar los parametros del sistema que se modificaran y presione / mantenga presionada la tecla ARRIBA / ABAJO para modificar. (Nota: presione brevemente SET en P-1 ~ P-3, el modo P-7 no es valido);
e) En la interfaz de modificacion de parametros OP / CL, presione brevemente STOP para cambiar la unidad de temporizador (1s / 0.1s / 0.01s / 1min);
f) Despues de configurar todos los parametros, mantenga presionado el boton SET durante mas de 2 segundos para liberar la mano, guardar la configuracion de los parametros y salir de la interfaz de configuracion

caracteristicas adicionales:

a) Estado de baja potencia: en la interfaz en ejecucion, al presionar el boton STOP durante mucho tiempo, la funcion de baja potencia se inicia o se cierra (L-P se selecciona para iniciar la funcion de hibernacion y la funcion de hibernacion se apaga);
b) Seleccion de la funcion del rele: en la interfaz de operacion, al presionar el boton STOP brevemente, la funcion del rele se inicia o se cierra, ‘on’ cumple con la condicion de conduccion, el rele normalmente se enciende, ‘OFF’ cumple con la condicion de la conduccion. ; ‘OFF’ En el estado, el sistema parpadea ‘OUT’;
c) Vista de parametros: en la interfaz de operacion, presione brevemente la tecla SET para mostrar la configuracion de parametros actual del sistema, sin afectar

LA COMPRA INCLUYE:

1 x TEMPORIZADOR 9999 MINUTOS PROGRAMABLE

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
