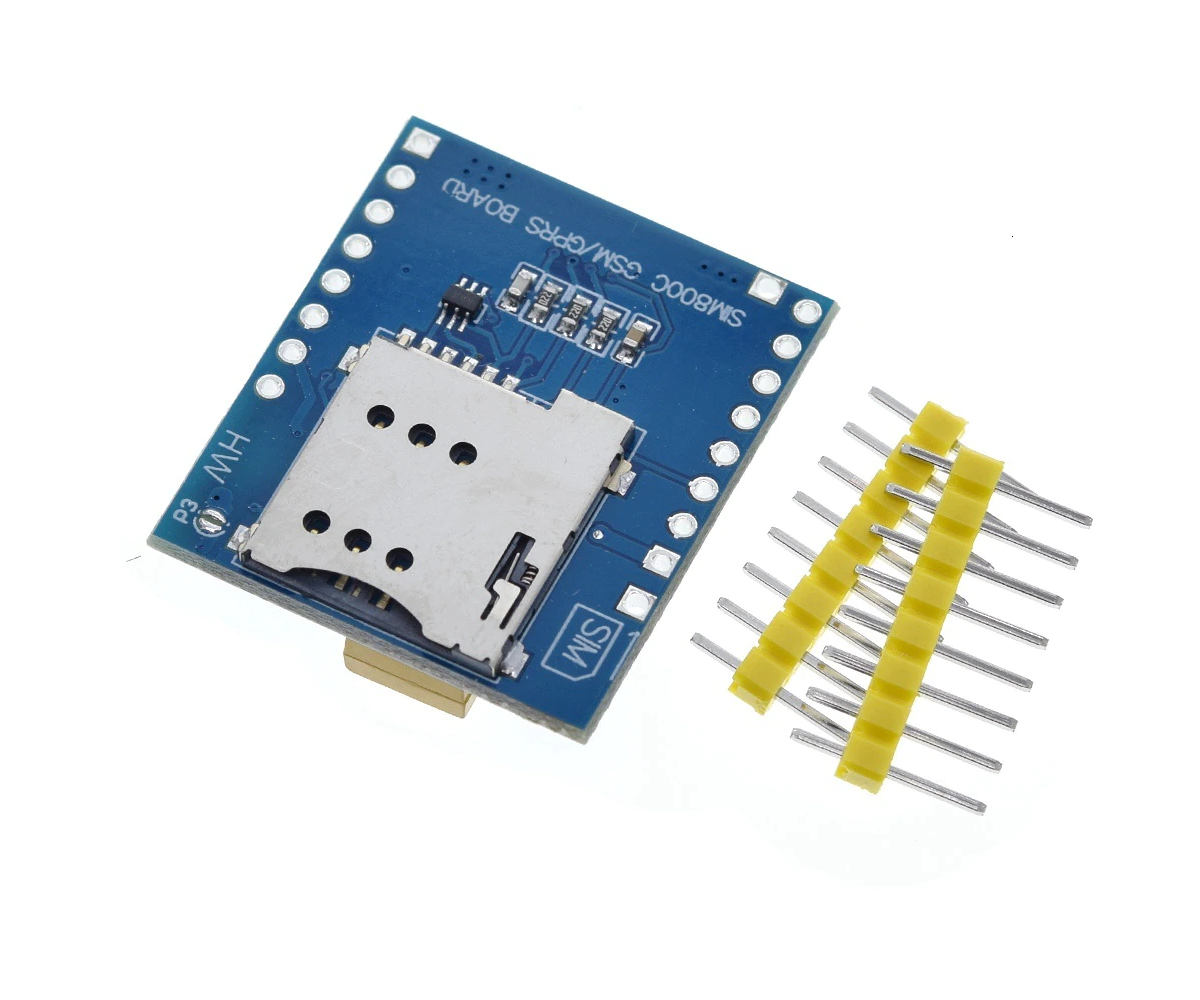

Tarjeta Modulo Gsm Gprs Bluetooth SIM800C V2 HW-537 5V 3.3V

$45.000

5 disponibles

Entrada de energía: DC5V o recibida por una entrada de batería de litio VBAT y GND.
Soporta nivel MCU: 5V / 3.3V para lógica TTL

SKU: B070515 Categories: , Tags: , , , , , , , , ,

Entrada de energía: DC5V o recibida por una entrada de batería de litio VBAT y GND.
Soporta nivel MCU: 5V / 3.3V para lógica TTL
arduino es 5v, STM32 es 3.3v)
Uso de la antena: interfaces de antena IPEX, puede usar la versión de antena PCB o antena IPEX-SMA.

Descripción del Pin:
5V: pin de fuente de alimentación, la única entrada DC5V, utilizada para alimentar la placa.
V_TTL: voltaje objetivo del núcleo del microcontrolador de la placa de control de acceso de 5V / 3.3V (según su propio microcontrolador es mucho para distinguir el kernel v), este pin se utiliza para convertir la placa del módulo GSM TXD y RXD para la lógica TTL correspondiente. GND: potencia tierra de suministro
TXD: enviar módulo de puerto serie pin, nivel TTL (no conectado directamente al nivel RS232)
RXD: módulo de puerto serie de pines de recepción, nivel TTL (no conectado directamente al nivel RS232)
DTR: Terminal de datos listo
SPKP: pin de salida Core Audio
SPKN: Pin de salida de Core Audio
MICN: entrada de audio principal
MICP: entrada Core Audio
RI: puntas de pasador de núcleo de anillo
VRTC: batería externa con clavija RTC
GND: tierra de la fuente de alimentación
PWR: este pin puede apagar o apagar el módulo
GND: tierra de la fuente de alimentación
VBAT: pin de entrada de batería de litio, 3.3v-4.4v

LA COMPRA INCLUYE:

1x MODULO GSM SIM800C V2 HW-537 5V 3.3V
