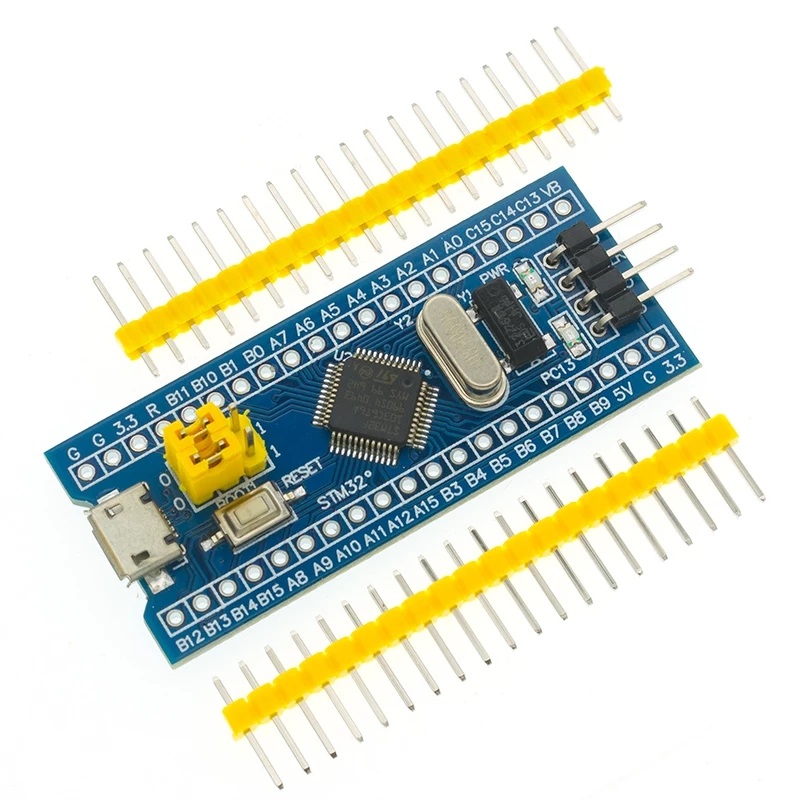

Tarjeta Desarrollo STM32F103C6T6 F103 32-bit Cortex 48 Pines

$27.000

1 Vendido

5 disponibles

Núcleo de CPU ARM Cortex™-M3 de 32 bits
Frecuencia máxima de 72 MHz, rendimiento de 1,25 DMIPS/MHz (Dhrystone 2.1) con acceso a memoria en estado de espera 0
Multiplicación de ciclo único y división de hardware

*** LAS TARJETAS SE ENVIAN PROBADAS*****

Características principales

La familia de líneas de rendimiento STM32F103x4 y STM32F103x6 incorpora el núcleo RISC de 32 bits ARM Cortex-M3 de alto rendimiento que funciona a una frecuencia de 72 MHz, memorias integradas de alta velocidad (memoria Flash de hasta 32 Kbytes y SRAM de hasta 6 Kbytes), y una amplia gama de E/S y periféricos mejorados conectados a dos buses APB. Todos los dispositivos ofrecen dos ADC de 12 bits, tres temporizadores de 16 bits de propósito general más un temporizador PWM, así como interfaces de comunicación estándar y avanzadas: hasta dos I 2Cs y SPIs, tres USARTs, un USB y un CAN. La familia de líneas de rendimiento de baja densidad STM32F103xx funciona con una fuente de alimentación de 2,0 a 3,6 V. Está disponible tanto en el rango de temperatura de -40 a +85 C como en el rango de temperatura ampliado de -40 a +105 . Un conjunto completo de modo de ahorro de energía permite el diseño de aplicaciones de bajo consumo.
La familia de líneas de rendimiento de baja densidad STM32F103xx incluye dispositivos en cuatro tipos de paquetes diferentes: de 36 pines a 64 pines. Dependiendo del dispositivo elegido, se incluyen diferentes conjuntos de periféricos, la descripción a continuación ofrece una descripción general de la gama completa de periféricos propuestos en esta familia.
Estas características hacen que la familia de microcontroladores de línea de rendimiento de baja densidad STM32F103xx sea adecuada para una amplia gama de aplicaciones, como accionamientos de motores, control de aplicaciones, equipos médicos y portátiles, PC y periféricos para juegos, plataformas GPS, aplicaciones industriales, PLC, inversores, impresoras, escáneres. , sistemas de alarma, videoporteros y HVAC.

Todas las características:
Núcleo de CPU ARM Cortex™-M3 de 32 bits
Frecuencia máxima de 72 MHz, rendimiento de 1,25 DMIPS/MHz (Dhrystone 2.1) con acceso a memoria en estado de espera 0
Multiplicación de ciclo único y división de hardware
Recuerdos
16 o 32 Kbytes de memoria Flash
6 o 10 Kbytes de SRAM
Gestión de reloj, reset y suministro
Suministro de aplicaciones de 2,0 a 3,6 V y E/S
POR, PDR y detector de tensión programable (PVD)
Oscilador de cristal de 4 a 16 MHz
RC interno de 8 MHz recortado de fábrica
Control remoto interno de 40 kHz
PLL para el reloj de la CPU
Oscilador de 32 kHz para RTC con calibración
Baja potencia
Modos de suspensión, parada y espera
Suministro VBAT para RTC y registros de respaldo
2 convertidores A/D de 1 us y 12 bits (hasta 16 canales)
Rango de conversión: 0 a 3,6 V
Capacidad de muestra dual y retención
Sensor de temperatura
DMA
Controlador DMA de 7 canales
Periféricos compatibles: temporizadores, ADC, SPI, I 2 C y USART
Hasta 51 puertos de E/S rápidos
26/37/51 E/S, todas asignables en 16 vectores de interrupción externos y casi todos tolerantes a 5 V
Modo de depuración
Depuración de cable serie (SWD) e interfaces JTAG
6 temporizadores
Dos temporizadores de 16 bits, cada uno con hasta 4 IC/OC/PWM o contador de pulsos y entrada de codificador de cuadratura (incremental)
Temporizador PWM de control de motor de 16 bits con generación de tiempo muerto y parada de emergencia
2 temporizadores de vigilancia (Independiente y Ventana)
Contador descendente de 24 bits del temporizador SysTick
6 interfaces de comunicación
1 interfaz I2C (SMBus/PMBus )
2 × USART (interfaz ISO 7816, LIN, capacidad IrDA, control de módem)
1 × SPI (18 Mbit/s)
Interfaz CAN (2.0B activo)
Interfaz USB 2.0 de alta velocidad
Unidad de cálculo CRC, ID único de 96 bits
Los paquetes son ECOPACK

CON LA COMPRA LLEVAS:

1x TARJETA DESAROLLO STM32F103C6T6
*** LAS TARJETAS SE ENVIAN PROBADAS*****
