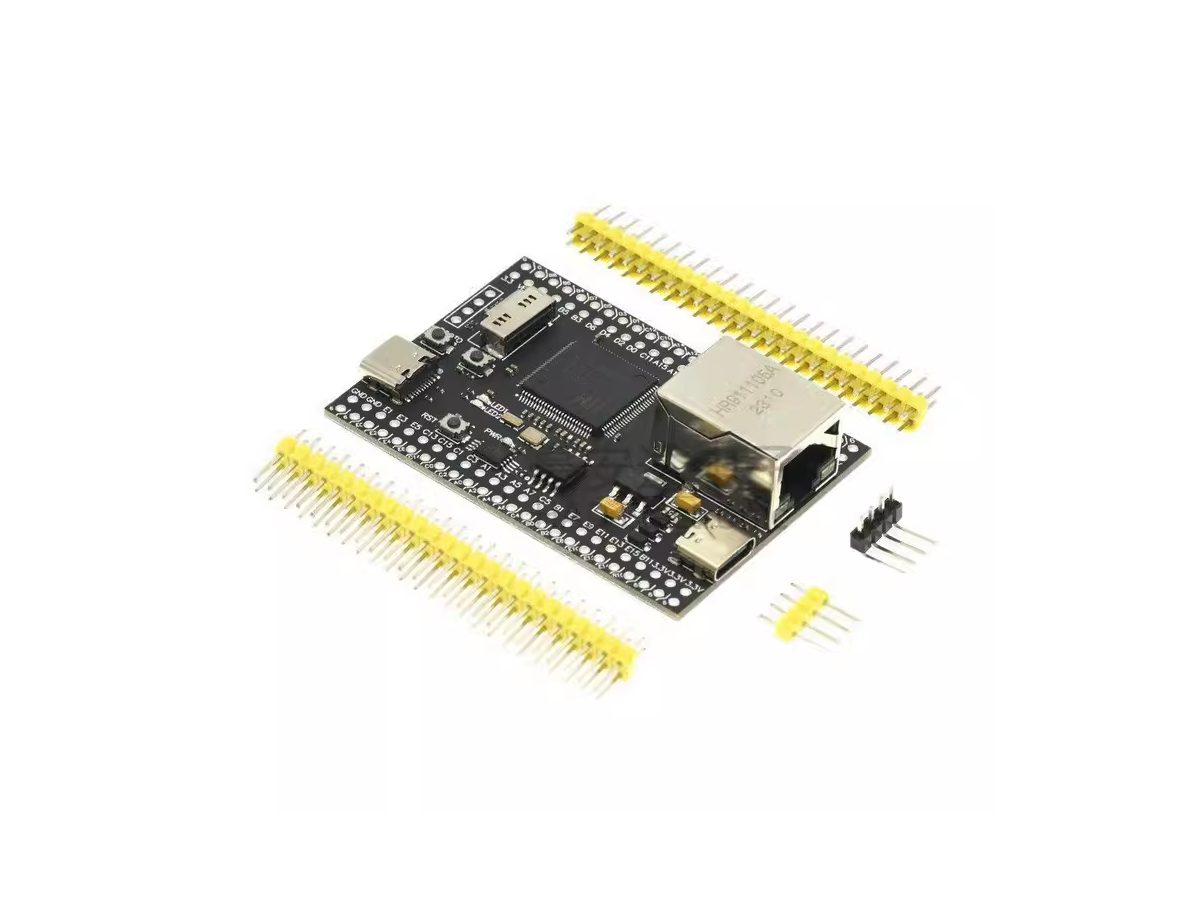

Tarjeta Desarrollo CH32V307VCT6 RISC-V 32-bit 144Mhz 256k Tipo C

Mucho más compacto, de VCC-GND Studio llamado “YD-CH32V307VCT6”.

Además del microcontrolador RISC-V de 144 MHz, la placa cuenta con un puerto Ethernet de 10 Mbps, dos puertos USB tipo C, flash SPI, EEPROM, un zócalo para tarjeta microSD y cuatro filas de 24 pines cada una para un total de 96 pines, exponiendo todos los pines. fuera del paquete LQFP100.

especificaciones:

MCU: microcontrolador RISC-V de 32 bits WCH CH32V307VCT6 a 144 MHz con Flash de 256 K, SRAM de 64 K
Almacenamiento: flash SPI NOR de 32 Mbit (W25Q32), EEPROM de 64 kbit (24C64), ranura para tarjeta MicroSD
Redes: Ethernet de 10 Mbps
USB: 1 puerto USB 2.0 tipo C (alta velocidad: 480 Mbps), 1 puerto USB 2.0 tipo C (velocidad máxima: 12 Mbps)
Expansión: 2 cabezales de 48 pines con
2 DAC de 12 bits
ADC de 2 unidades, 16 canales y 12 bits
Tecla táctil de 16 canales.
2x USART, 5x UART.
2x interfaces CAN (2.0B activas).
Interfaz SDIO
2x I2C, 3x interfaces SPI
2 interfaces I2S.
Hasta 80 puertos GPIO, con hasta 16 interrupciones externas
Etc…
Depuración: interfaz de depuración de 4 pines (GND, CLK, DIO, 3,3 V) con depurador YD-Link o WCH-Link
Varios: 2 LED de usuario, LED de encendido, botón de reinicio, botón de usuario, botón BOOT0
Fuente de alimentación
5V a través del puerto USB
LDO 1A
Dispositivo PPTC (coeficiente de temperatura positivo polimérico), también conocido como fusible reajustable
Dimensiones: 62,48 x 44,70 mm

Cualquiera de los puertos USB se puede usar para actualizar el firmware con WCHISPTool (solo Windows) y la programación se puede realizar en MounRiver Studio IDE que se dice que es similar al Arm Keil MDK y está disponible tanto para Windows como para Linux, que se dice que incluye también una herramienta de descarga (¿entonces WCHISPTool puede no ser necesario?). También encontrará la hoja de datos y el manual de referencia del CH32V307VCT6, así como ejemplos de código en Github. Ese repositorio es para la placa WCH, pero también debería funcionar en la placa VCC-GND Studio con modificaciones mínimas (o ninguna).

CON LA COMPRA LLEVAS:

1x TARJETA DESARROLLO CH32V307VCT6
