Shield Expansion Relevos 4 Canales Uno Mega 5V 3A

$22.000

9 Vendidos

4 disponibles

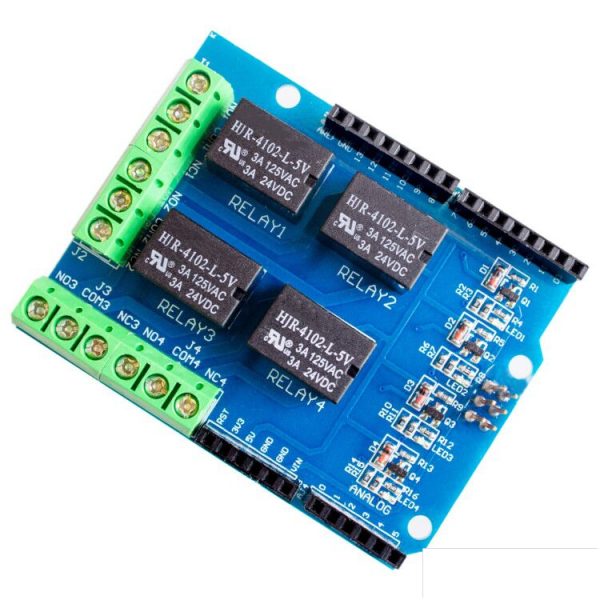

El escudo de rele es un pequeño modulo electronico de potencia de control de señal de corriente que se usa comunmente, lo que permite que los dispositivos de control de un solo chip de alta potencia se utilicen ampliamente en el sistema SCM para hacer proyectos de hogares inteligentes; y se puede conectar directamente a la compatibilidad con el uso de varios tipos de placas base, eliminando los problemas del cable de conexion.

SKU: B04137 Category: Tags: , , , , , , , ,

El escudo de rele es un pequeño modulo electronico de potencia de control de señal de corriente que se usa comunmente, lo que permite que los dispositivos de control de un solo chip de alta potencia se utilicen ampliamente en el sistema SCM para hacer proyectos de hogares inteligentes; y se puede conectar directamente a la compatibilidad con el uso de varios tipos de placas base, eliminando los problemas del cable de conexion.

1. Estandar para interfaces y forma de escudo
2. Puede continuar apilando otras tarjetas de expansion
3. 3 orificios de posicionamiento de tornillos M3 para una facil instalacion
4. Cierre de contacto normalmente abierto de accionamiento alto (5 V o 3,3 V)
5. Indicador de rele a bordo (rojo)
Nota especial: cuando se utiliza la placa UNO conectada a ella, debido a que la interfaz USB de UNO es extremadamente alta, se debe evitar que los terminales verdes se acorten en su carcasa.

Rele: rele sky-5V DC, modelo HJR-4102-L-5V, que Rele1 representa el primer rele, el otro y asi sucesivamente.
Interfaz de alimentacion: interfaz de alimentacion de 5 V CC
Indicador: cuatro luces son rojas cuando el rele se conduce alto, el indicador correspondiente se encendera.
Terminales de rele: se pueden conectar terminales de alta potencia y alta tension al dispositivo. El primer pie (es decir, NOx) es un pin normalmente abierto, el pin NCx normalmente esta cerrado, COMx es comun, es decir, cuando el rele no se acciona, NOx y COMx se abren entre dos pines, NCx y conexion COMx; Cuando el pin de la señal de control del rele (x) es un rele de accionamiento alto, la conexion de NOx y COMx se abre entre NCx y COMx.

LA COMPRA INCLUYE:

1 X SHIELD RELEVOS 4 CANALES

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
