Sensor Tactil Capacitivo MPR121 I2C 12 Canales 2.5-3.6V DC

$14.000$16.000 (-13%)

10 Vendidos

5 disponibles

El MPR121 es un controlador de sensor tactil capacitivo controlado por una interfaz I2C. El chip puede controlar hasta doce electrodos individuales, asi como un decimotercero simulado. El MPR121 tambien cuenta con ocho pines de conduccion LED. Cuando estos pines no estan configurados como electrodos, se pueden usar para controlar los LED.

SKU: O06011 Categories: , Tags: , , , , , , ,

El MPR121 es un controlador de sensor tactil capacitivo controlado por una interfaz I2C. El chip puede controlar hasta doce electrodos individuales, asi como un decimotercero simulado. El MPR121 tambien cuenta con ocho pines de conduccion LED. Cuando estos pines no estan configurados como electrodos, se pueden usar para controlar los LED.

Hay cuatro puentes en la parte inferior del tablero, todos los cuales estan configurados (cerrados) por defecto. Un puente de direccion une el pin AGREGAR al suelo, lo que significa que la direccion I2C predeterminada del chip sera 0x5A. Si necesita cambiar la direccion del chip (cortocircuitando AGREGAR a un pin diferente), asegurese de abrir primero el puente. Los puentes tambien conectan SDA, SCL y el pin de interrupcion a resistencias pull-up de 10k. Si no necesita las resistencias pull-up, puede abrir los puentes cortando la traza que los conecta.

No hay regulacion en la placa, por lo que el voltaje suministrado debe estar entre 2.5 y 3.6 VCC. El pin VREG esta conectado a tierra a traves de un condensador de 0.1uF, lo que significa que, a menos que modifique la placa, no puede operar el MPR121 en el modo de bajo voltaje de alimentacion (1.71-2.75 VCC).

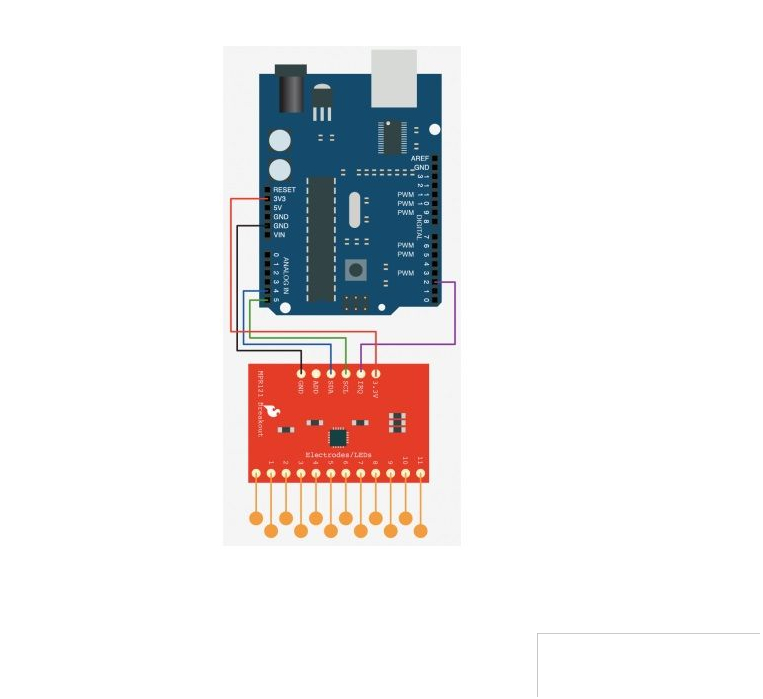

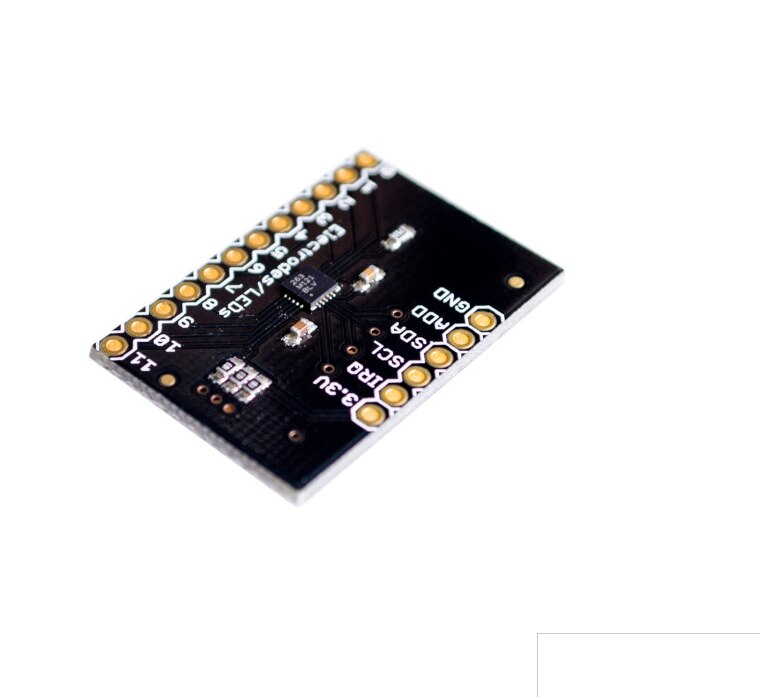

MPR121 Junta Breakout
Controlador de sensor tactil capacitivo
Protocolo de comunicacion: I2C
Te da 12 entradas tactiles capacitivas y 1 entrada virtual
Presenta ocho pines de conduccion de LED (cuando estos pines no estan configurados como entradas capacitivas, se pueden usar para conducir LED)
Direccion I2C ajustable a traves de 4 puentes en la parte inferior del tablero. Todos los puentes estan configurados (cerrados) por defecto. Un puente de direccion une el pin AGREGAR al suelo, lo que significa que la direccion I2C predeterminada del chip sera 0x5A. Si necesita cambiar la direccion del chip (cortocircuitando AGREGAR a un pin diferente), asegurese de abrir primero el puente. Los puentes tambien conectan SDA, SCL y el pin de interrupcion a resistencias pull-up de 10k. Si no necesita las resistencias pull-up, puede abrir los puentes cortando la traza que los conecta.
Voltaje de operacion: 2.5 y 3.6V DC
Modo de bajo voltaje de alimentacion (1.71-2.75VDC) activado al quitar el condensador 0.1uf entre VREG y tierra.
Tamaño: 3 x 2 cm (aprox.)

LA COMPRA INCLUYE:

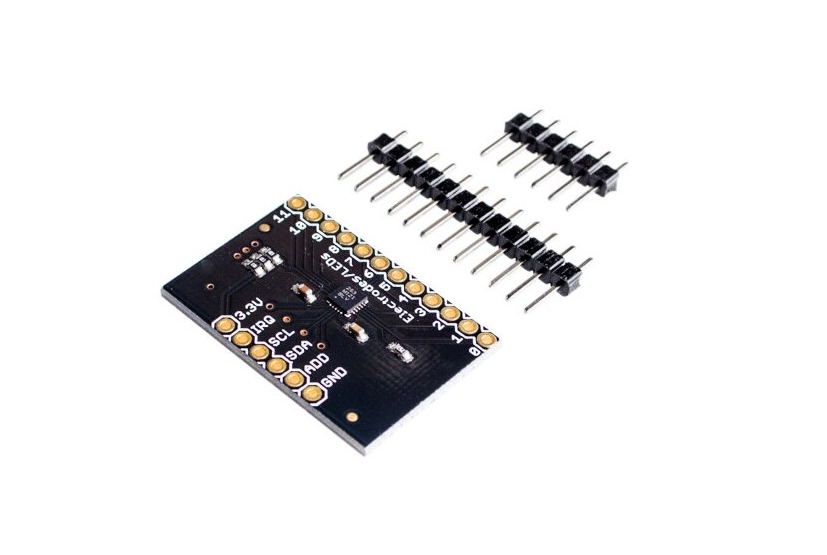

1X MODULO SENSOR TACTIL CAPACITIVO 12 CANALES MPR121

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
