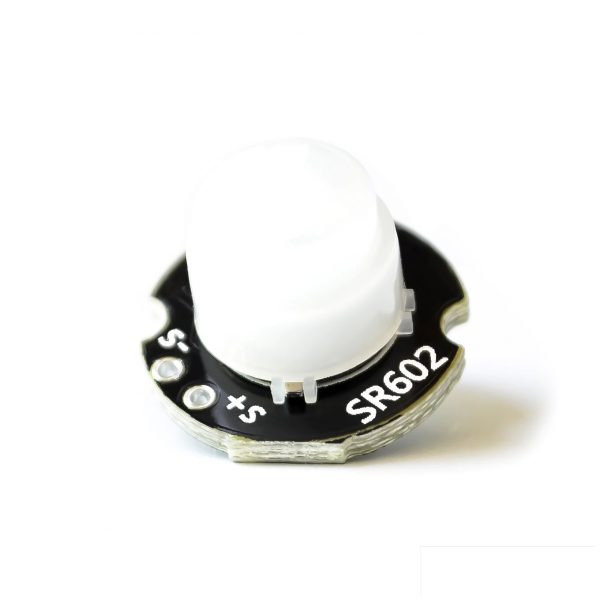

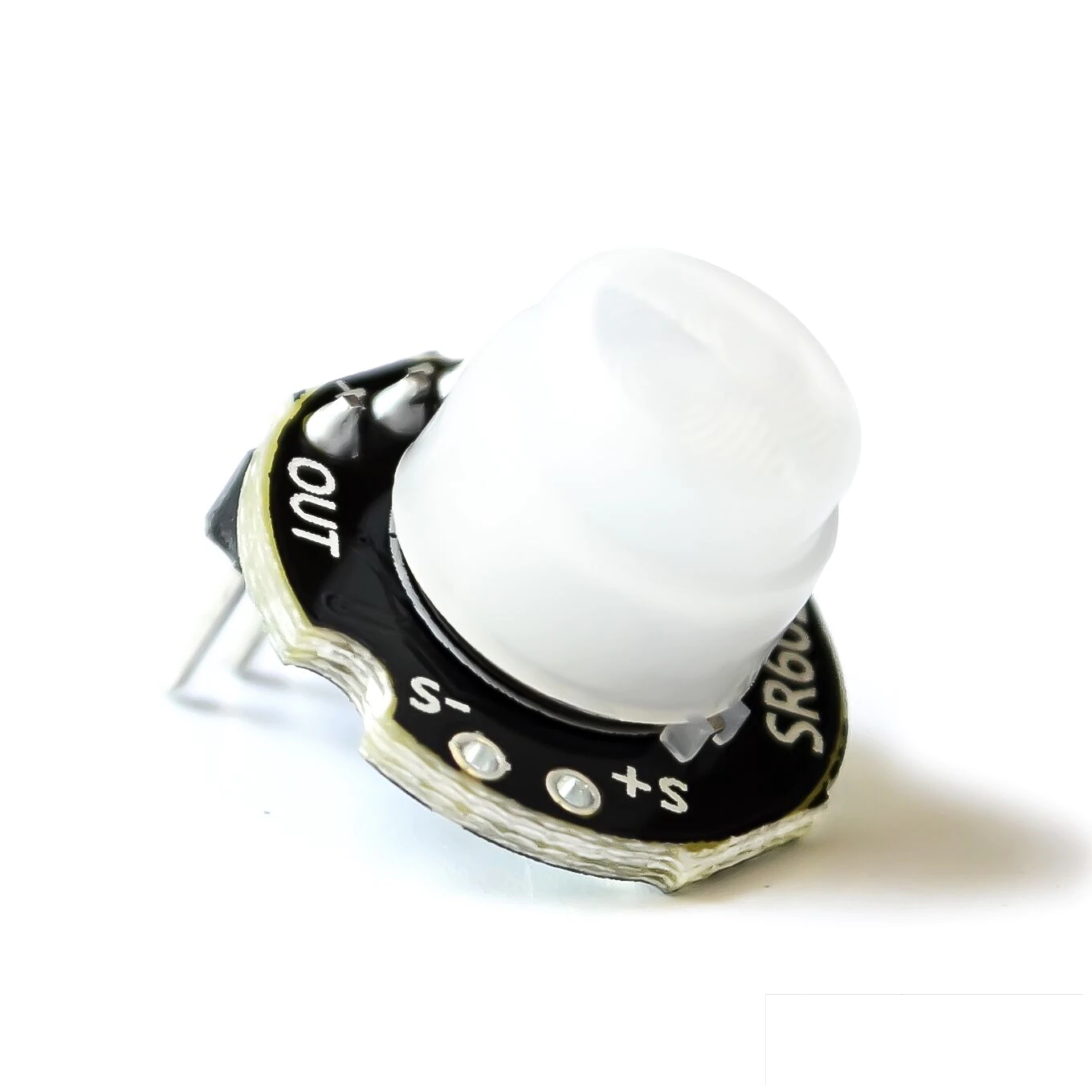

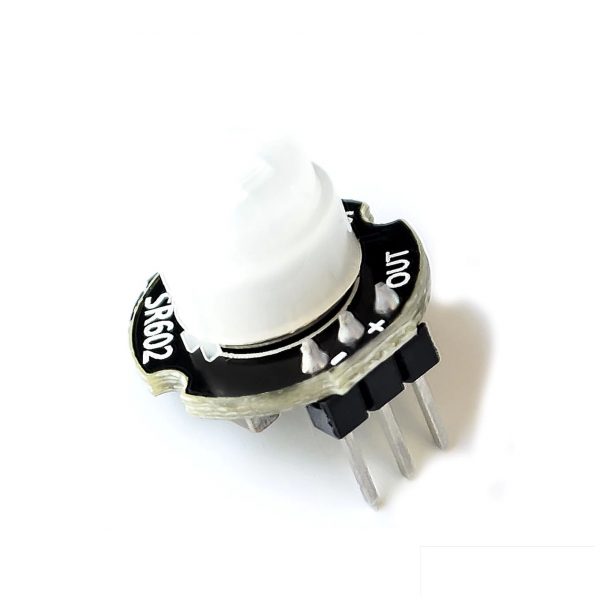

Sensor Movimiento Pir MH-SR602 SR602 5 Mt 5V

$14.000$16.000 (-13%)

11 Vendidos

6 disponibles

Modulo de sensor infrarrojo piroelectrico del cuerpo humano, modelo: SR-602
Distancia de deteccion: hasta 5 metros; recomienda 0-3.5M.
Salida: nivel alto, H = 3.3V, L = 0V
Fuente de alimentacion DC: 3.3V-15V
Corriente de reposo: 20uA

SKU: O05081 Categories: , Tags: , , , , , ,

Modulo de sensor infrarrojo piroelectrico del cuerpo humano, modelo: SR-602
Distancia de deteccion: hasta 5 metros; recomienda 0-3.5M.
Salida: nivel alto, H = 3.3V, L = 0V
Fuente de alimentacion DC: 3.3V-15V
Corriente de reposo: 20uA
Caracteristicas y usos:
Este modulo tiene alta sensibilidad, respuesta rapida, pequeño consumo de energia estatica, tamaño pequeño, facil de instalar y esta instalado.
La lente, el cabezal del pasador se soldaron y la fuente de alimentacion se proporciona sin depuracion. Puede ser utilizado para luces de sensores de cuerpo, alarmas, seguridad,
Control de acceso de imagenes bajo demanda, equipos automaticos para agricultura, silvicultura y mineria.
Puntos clave:
1. El tiempo de alto nivel de la salida de este producto es ajustable, de 2.5 segundos a 1 hora, el tiempo de salida establecido en la fabrica.
Es de 2,5 segundos y puede cambiar una resistencia de chip si necesita cambiarla. Lea el valor de resistencia correspondiente al tiempo de retardo tipico.
Consulte el formulario correspondiente a continuacion.
2. Tiempo de bloqueo, 2 segundos, no ajustable.
3. La fabrica se define como un disparador repetible y no se puede cambiar.
4. La tension de alimentacion de este modulo es de 3.3V a 15V, y la tension limite es de 2.8V a 18V.
5. La temporizacion de salida del modulo es: salida de nivel alto durante 2 segundos despues del encendido, luego baja, ingrese en espera
estado. Si se cambia el tiempo de retardo, el tiempo en que el modulo emite un nivel alto despues del encendido aumentara en consecuencia, lo que puede entenderse como
El tiempo de arranque despues de entrar en el estado normal de trabajo despues de la energia electrica aumentara.
6. Despues de instalar el elemento fotosensible, no funciona durante el dia, trabaja de noche, no contiene componentes fotosensibles y funciona todo el dia (no hay fotodiodos en el modulo, por favor compre por separado si es necesario. Recomendado: fotodiodo F3 ordinario )
Se considera que no hay ningun elemento fotosensible instalado.
7. Este modulo es muy sensible, preste atencion a la posicion de instalacion, intente evitar la fuente de radiacion de la fuente de calor (salida de aire / luz solar directa)
8. La sensibilidad de este modulo es ajustable, y necesita cambiar una resistencia de chip. Por favor, lea la tabla correspondiente a continuacion para mas detalles.
cuadricula.
9. Al soldar con soldador ordinario a 220V, es necesario desenchufar la fuente de alimentacion antes de soldar. Se recomienda usar
Soldador de baja tension de 24 V, como la luz blanca domestica 936.
10. Si sigue la MCU y conecta la lampara, lea el diagrama del circuito de referencia a continuacion.

LA COMPRA INCLUYE:

1x SENSOR MOVIMIENTO PIR MH-SR602

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
