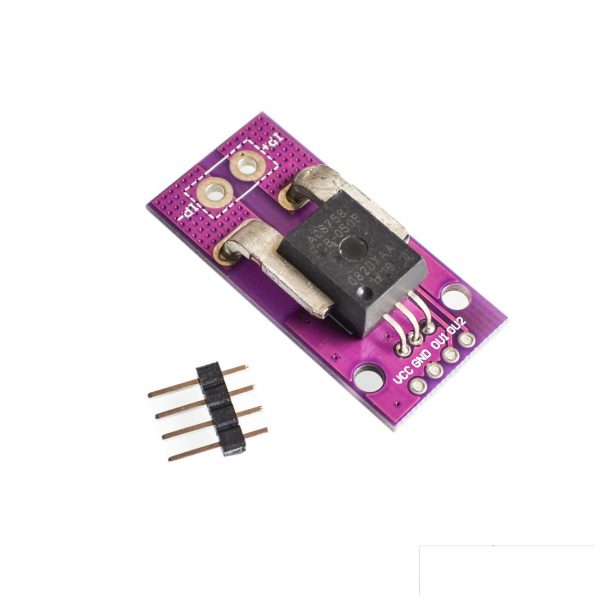

Sensor Corriente Lineal 50A CJMCU-758 ACS758LCB-050B-PFF-T

$24.000

18 Vendidos

Agotado

La familia Allegro ACS758 de circuitos integrados para sensores de corriente ofrece soluciones economicas y precisas para la deteccion de corriente CA o CC.
Las aplicaciones tipicas incluyen control de motor, deteccion y administracion de carga, fuente de alimentacion y control de convertidor de CC a CC, control de inversor y deteccion de fallas por sobrecorriente.

La familia Allegro ACS758 de circuitos integrados para sensores de corriente ofrece soluciones economicas y precisas para la deteccion de corriente CA o CC.
Las aplicaciones tipicas incluyen control de motor, deteccion y administracion de carga, fuente de alimentacion y control de convertidor de CC a CC, control de inversor y deteccion de fallas por sobrecorriente.

El dispositivo consiste en un circuito de Hall lineal de baja desviacion de precision con una trayectoria de conduccion de cobre ubicada cerca de la matriz.
La corriente aplicada que fluye a traves de este camino de conduccion de cobre genera un campo magnetico que Hall IC convierte en un voltaje proporcional. La precision del dispositivo se optimiza a traves de la proximidad de la señal magnetica al transductor Hall.
El BiCMOS Hall IC, de baja compensacion y estabilizacion de chopper, proporciona una tension de salida proporcional y precisa, que esta programada para la precision en la fabrica.

La inmunidad de alto nivel a los campos de corriente dV / dt y los campos electricos dispersos, ofrecidos por la tecnologia de proteccion integrada patentada de Allegro, proporciona una ondulacion de baja salida de salida y una desviacion de desviacion baja en aplicaciones de alto voltaje y alta tension.

Caracteristicas y Beneficios:

1. Rendimiento de ruido lider en la industria a traves de tecnicas patentadas de diseño de amplificadores y filtros
2.El blindaje integrado reduce en gran medida el acoplamiento capacitivo del conductor de corriente al troquel debido a las señales de alta dV / dt, y evita la desviacion de desviacion en aplicaciones de alto voltaje y alto lado
3. Mejora total del error de salida a traves de la ganancia y compensacion de compensacion de temperatura
4. Tamaño de paquete pequeño, con capacidad de montaje facil
5.Monolitico Hall IC para alta confiabilidad
Perdida de energia 6.Ultra-low: resistencia interna del conductor 100
7.El aislamiento galvanico permite su uso en sistemas de deteccion de corriente de alto nivel economicos en sistemas de alto voltaje
8.3.0 a 5.5 V, operacion de suministro unico
Ancho de banda tipico de 9.120 KHz
10.3 us tiempo de aumento de salida en respuesta a la entrada de paso actual
11. Tension de salida proporcional a las corrientes de CA o CC
12.Factory-recortado para la exactitud
13. Voltaje de compensacion de salida extremadamente estable
14.Cerca de histeresis magnetica cero
15. Tamaño de la placa: 38.22 * 18.03mm

LA COMPRA INCLUYE:

1X SENSOR CORRIENTE LINEAL 50A CJMCU-758

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
