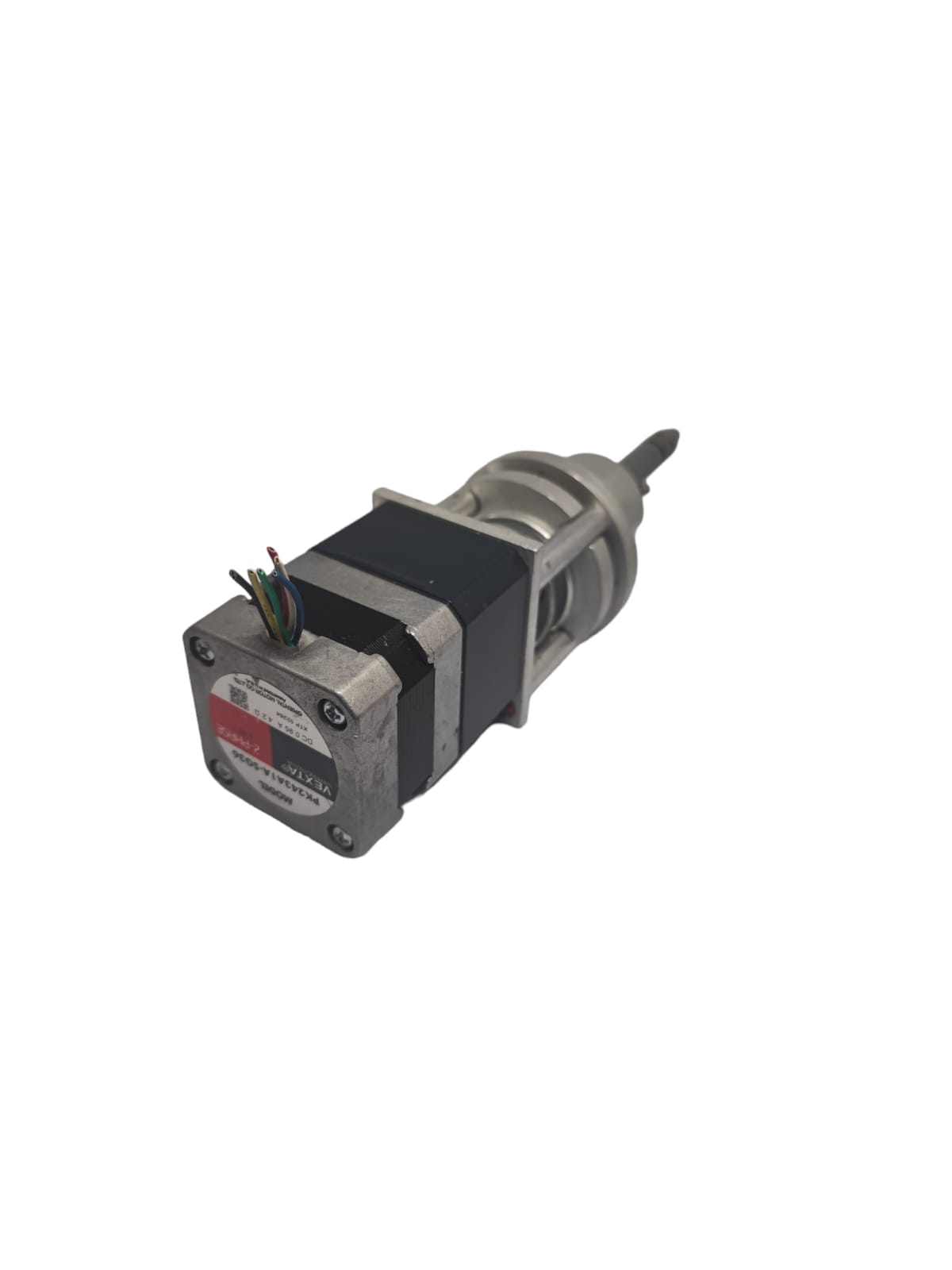

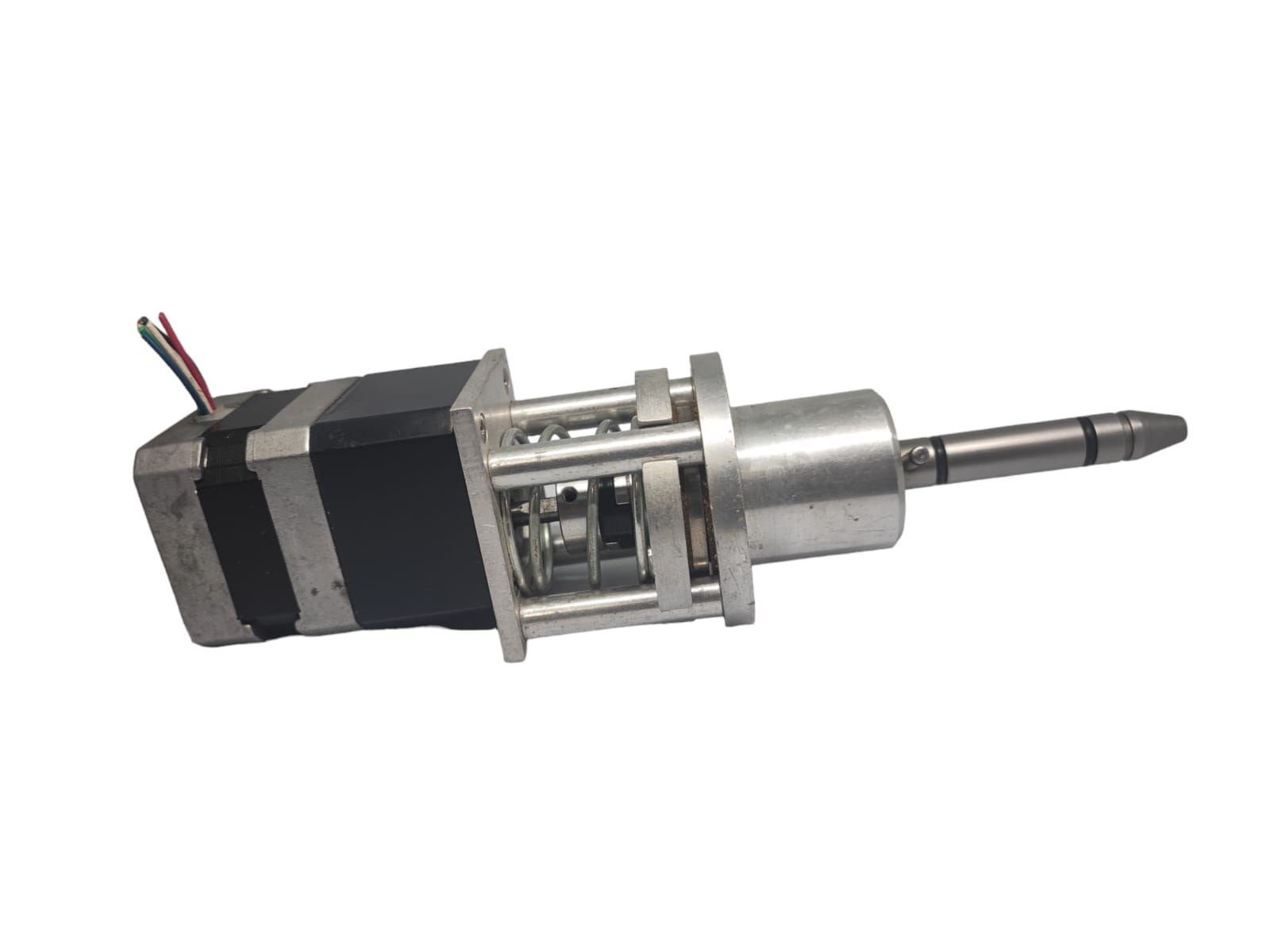

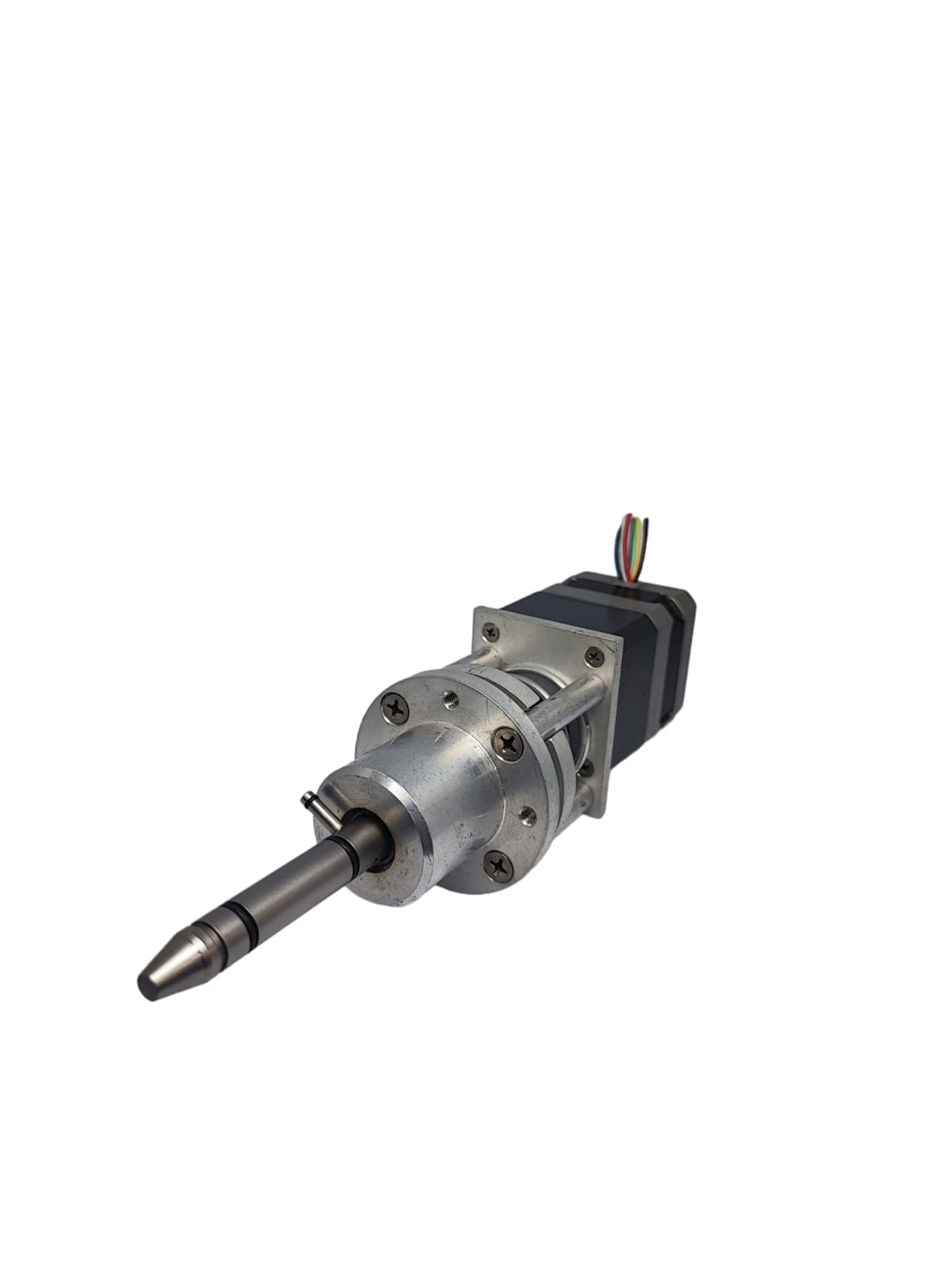

Motor Paso Paso Reductora Nema17 Pk243a1a-sg36 0.05° 0.95A Usado

*** CONDICION: USADO***
*** ESTADO: 10/10***

Tipo: NEMA17 PK243A1A-SG36 0.05° 0.95A
Caja Reductora: 1:36
Numeros de pasos requeridos para completar una vuelta a 1/32 de Micropasos: 11520.

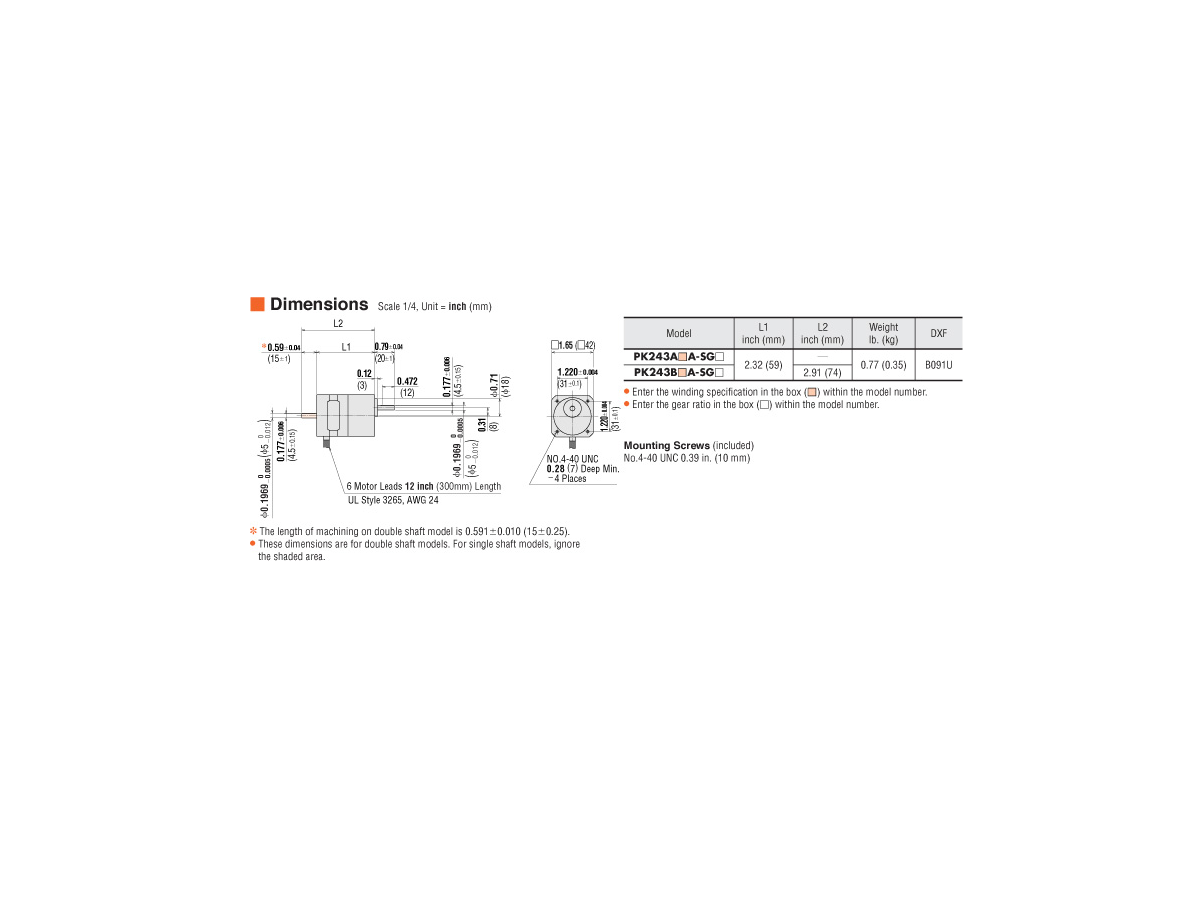

Eje de salida: Diametro: 10mm Largo: 58mm

Especificaciones

Línea de producto VEXTA
Tipo de motor 2 fases
Tamaño del bastidor del motor 1,65 pulgadas cuadradas.
Tipo de eje/engranaje Engranaje recto (eje desplazado)
Relación de transmisión (X:1) 36 :1
Tipo orientado
Tipo de conección Bipolar
Alambres de plomo 6
Corriente por fase (A/fase) 0,95 [unipolar]
Voltaje (VCC) 5.6
Inductancia (mH/fase) 10 [Bipolar (Serie)]
Ángulo de paso 0,05 °
Inercia del rotor (oz-in2) 0,191 oz-pulg2
Resistencia de aislamiento
100 Mohm o más cuando se aplican megger de 500 VCC entre los devanados y la caja en condiciones de temperatura y humedad ambiente normales.
Resistencia dieléctrica
Suficiente para soportar 0,5 kVAC a 50 Hz o 60 Hz aplicados entre los devanados y la caja durante 1 minuto en condiciones de temperatura y humedad ambiente normales.
Aumento de la temperatura
El aumento de temperatura de los devanados es de 144ºF (80ºC) o menos medido mediante el método de resistencia al cambio. (a corriente nominal, en reposo, 2 fases energizadas)
Clase de aislamiento Clase B [266ºF (130ºC)]
Rango de temperatura ambiente 14 ~ 122ºF (-10 ~ 50ºC) (sin congelación)
Humedad ambiental 85% o menos (sin condensación)
Desviación del eje 0,05 mm (0,002 pulg.) T.I.R.
Concentricidad 0,075 mm (0,003 pulg.) T.I.R.
Perpendicularidad 0,075 mm (0,003 pulg.) T.I.R.
Juego radial 0,025 mm (0,001 pulg.) máximo de 5 N (1,12 lb.)
Juego axial 0,075 mm (0,003 pulg.) máximo de 10 N (2,2 libras)

LA COMPRA INCLUYE:

1X MOTOR PASO PASO REDUCTOR NEMA17 PK243A1A-SG36 0.05° 0.95A
