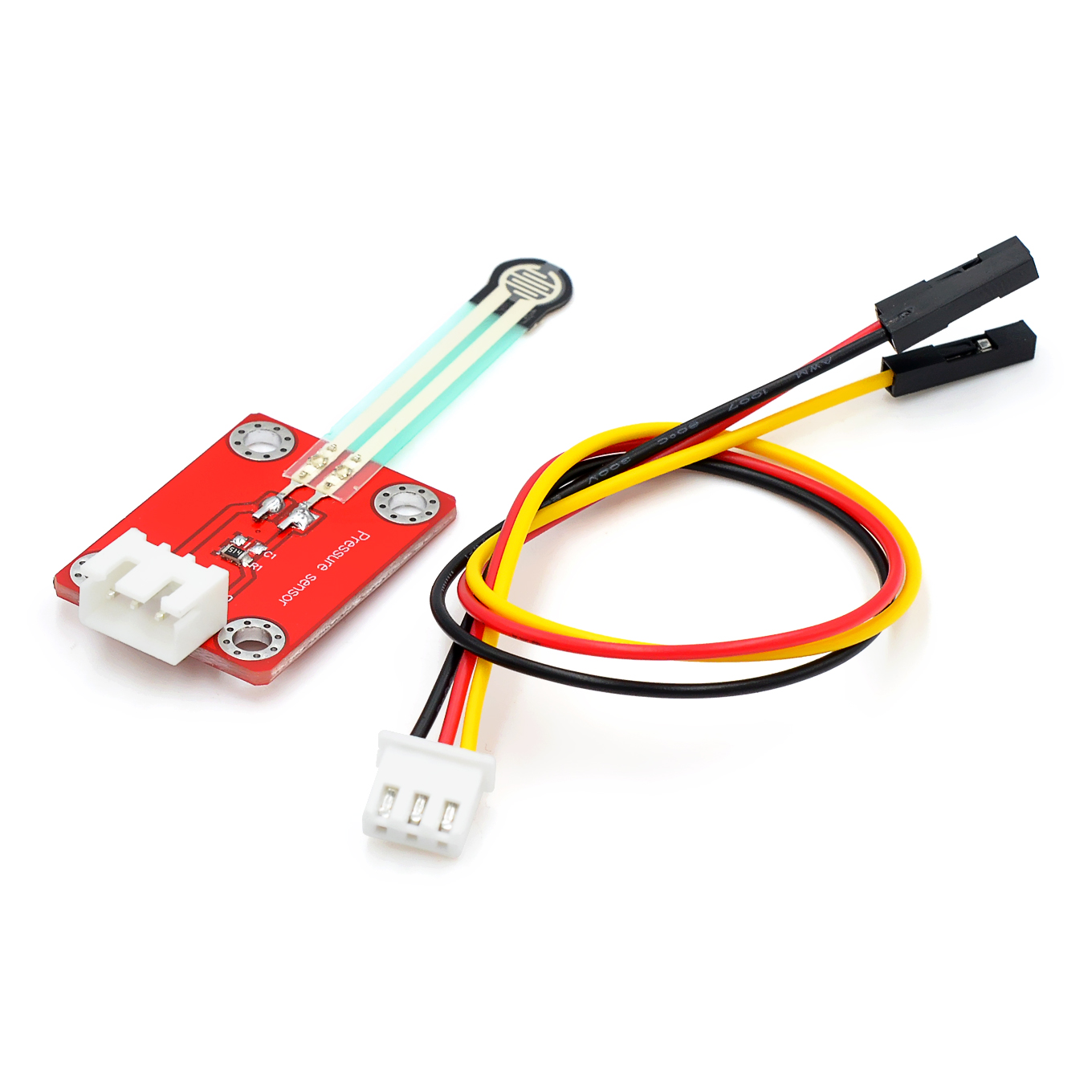

Modulo Sensor Presion Galga Pelicula Delgada 5Kg 3.3-5V

Es un módulo sensor de presión de película delgada. Este módulo sensor se basa en nanomateriales sensibles a la presión complementados con cómodos sustratos de película ultrafina de módulo estilo Yang para parches de una sola vez, y tiene funciones duales impermeables y sensibles a la presión. Cuando el sensor detecta la presión externa, la resistencia del sensor cambia y utilizamos un circuito para convertir la señal de presión del cambio de presión detectado por el sensor en una salida de señal eléctrica con un cambio correspondiente en intensidad. De esta manera, podemos obtener el cambio de presión detectando el cambio de la señal eléctrica.

2.Característica:
1).Este módulo es compatible con varias placas de control de microcontroladores, como los microcontroladores de la serie arduino.
2).El módulo contiene 2 tipos de interfaces, puedes elegir.
3).El módulo viene con un cable de 20 cm, que es lo suficientemente largo para su uso.
4). Tiene un tiempo de respuesta corto y una respuesta rápida.

3.Parámetro:
1) Nombre del producto: Módulo de sensor de presión de película delgada
2).Voltaje de funcionamiento: CC 3,3 V-5 V.
3).Interfaz: interfaz antirretroceso/interfaz de encabezado de pin
4).Señal de control: señal analógica
5).Rango de medición: 5 kg.
6).Punto de respuesta: 150 g.
7).Repetibilidad:+/-9,7%
8).Consistencia:+/-10%
9).Durabilidad: 1 millón de veces (mínimo)
10).Resistencia inicial: superior a 10 Mohm (sin carga)
11).Tiempo de respuesta: 1 ms (máx.)
12).Tiempo de recuperación: 15 ms (máx.)
13).Temperatura de trabajo: -25 C~ 85 C
14).Humedad de trabajo: 5%~95%RH
15).Tamaño: 67*22*7mm

4.Nota:
1).El módulo del sensor utiliza un elemento sensor en serie con una resistencia de 510 Kohm. Un extremo del sensor está conectado a una fuente de alimentación de 5 V, un extremo está conectado a una resistencia de 510 Kohm y el otro extremo está conectado a GND. Al realizar la prueba , un extremo del sensor conectado a la resistencia es el extremo de la señal, que está conectado al puerto analógico.
2). Según la descripción anterior, obtenemos la fórmula de cálculo de resistencia y valor analógico: R=(1023-A0)*510/A0, la unidad es Kohm.
3). De acuerdo con la fórmula anterior, obtenemos el valor de resistencia del elemento sensor y podemos obtener aproximadamente el valor de presión.
4) Cuando el valor de presión es superior a 5000 g, el valor de presión cambia y el valor de resistencia apenas cambia. Por lo tanto, recomendamos que el valor de presión máximo sea 5000 g al realizar la prueba.
5).Dado que el área de detección del elemento sensor está empotrada, al realizar la prueba, el objeto de prueba debe colocarse en el área de detección en el medio de la oblea para probar los resultados. Si el sensor se coloca directamente sobre un plano superficie, el objeto de prueba se coloca en el sensor para detectar el distrito, no hay resultado de la prueba. Por lo tanto, debemos rellenar un objeto pequeño en el área de detección del sensor y luego colocar el objeto de prueba en el objeto pequeño en el área de detección del sensor. para probar los resultados.

5. Uso del producto:
1).Casa inteligente
2) Electrónica de consumo
3).Electrónica del vehículo
4).Equipo médico
5).Detección de presión

LA COMPRA INCLUYE:

1X MODULO SENSOR PRESION GALGA ROJO 5KG
