Modulo Bluetooth 4.0 Hc08 Hc-08 Cc2540

$17.500

3 disponibles

El modulo de comunicacion Bluetooth UART HC-08 es una nueva generacion de Bluetooth especificacion V4.0 BLE Protocolo Bluetooth basado en el modulo de transmision.
La frecuencia de trabajo inalambrica es 2,4 GHz ISM, la modulacion es GFSK.

SKU: E0323 Categories: , Tags: , , , , ,

El modulo de comunicacion Bluetooth UART HC-08 es una nueva generacion de Bluetooth especificacion V4.0 BLE Protocolo Bluetooth basado en el modulo de transmision.
La frecuencia de trabajo inalambrica es 2,4 GHz ISM, la modulacion es GFSK. El maximo de transmision modulo de potencia 4dBm, la sensibilidad de recepcion es -93dBm, y iphone4s puede lograr 80 metros de comunicacion de larga distancia en ambiente abierto. El modulo usa la encapsulacion de orificios de sello, puede soldar parches, el tamaño del modulo es 26.9mm * 13mm * 2.2mm, muy conveniente para el cliente dentro de la incrustada sistema de aplicacion.
El modulo usa el chip CC2540, la configuracion del espacio de 256K Bytes, admite comandos AT, el usuario puede segun la necesidad de cambiar el rol y la serie velocidad en baudios, nombre del equipo y otros parametros, el uso de flexible.

Tiene 34 pines,

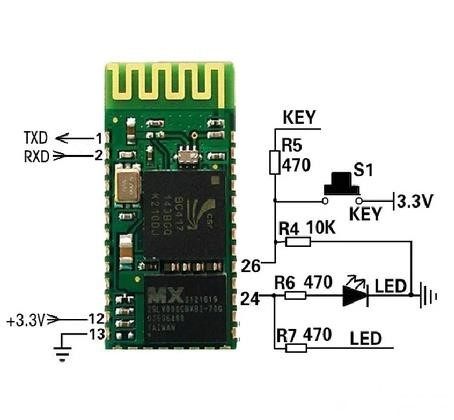

pin definition I/O explain
1 TXD output URAT output, 3.3V TTL level
2 RXD input,weak pull up URAT input, 3.3V TTL level
6 DC input Debug clock
7 DD Input/output Debug data
11 RST input,pull up Module reset pin, a low level of not less than 5ms
reset
12 VCC input Power pin, the requirements of 3.3V DC power
supply, the supply current is not less than 100mA
13 GND Ground
21 GND Ground
22 GND Ground
24 PIO13 output LED output(Note)
26 PIO12 input,weak pull up The master module clear memory(Note)

CON LA COMPRA LLEVA:

1 X MoDULO BLUETOOTH HC-08

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
