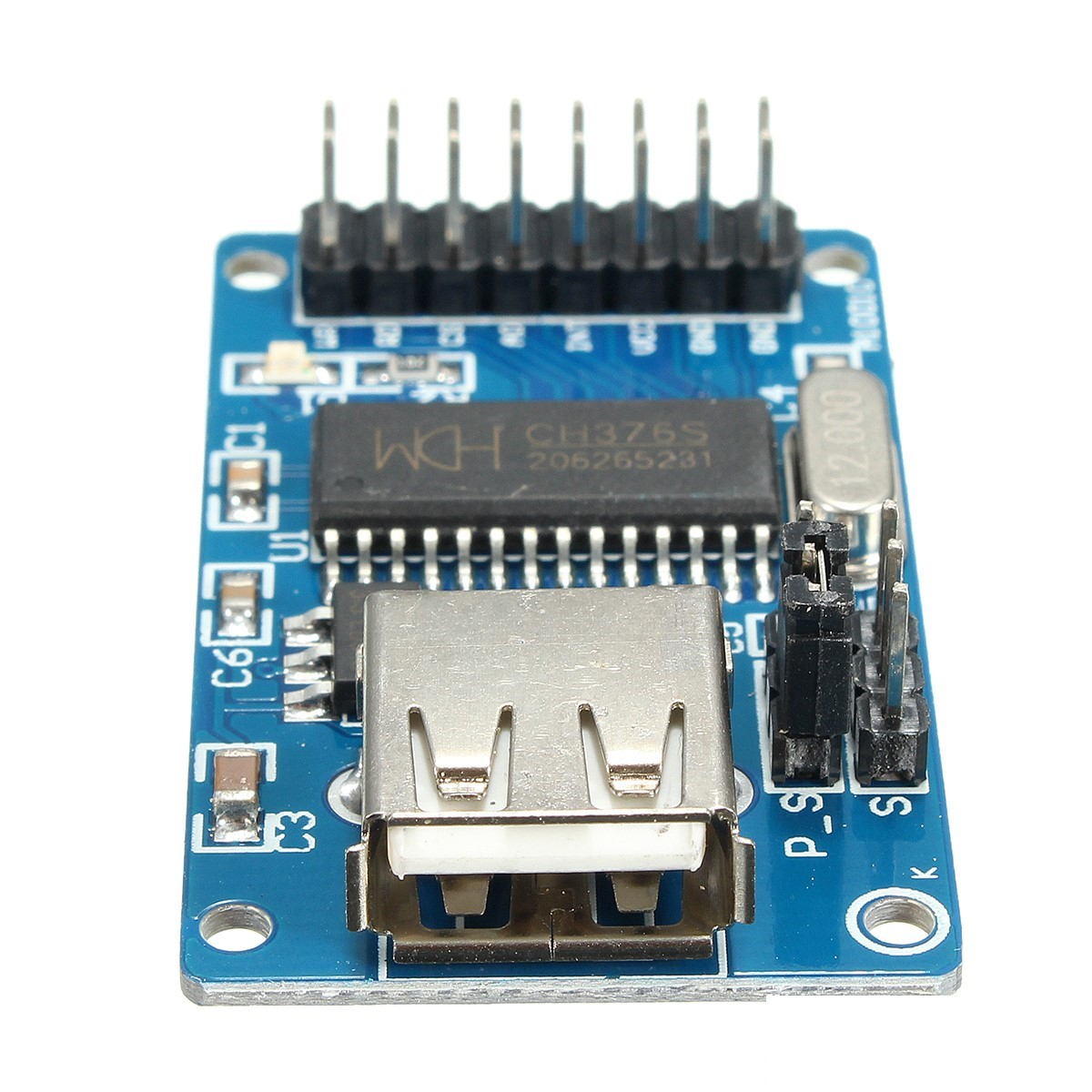

Modulo USB Memorias Lectura Escritura CH376S USB-HOST FAT16

$20.000

8 Vendidos

Agotado

CH376 se utiliza como un chip de control de administracion de archivos, que se utiliza para el archivo de lectura / escritura del sistema MCU en una unidad flash USB o tarjeta SD.
CH376 admite el modo de dispositivo USB y el modo USB-HOST.

SKU: E0616 Categories: , Tags: , , , , , , ,

CH376 se utiliza como un chip de control de administracion de archivos, que se utiliza para el archivo de lectura / escritura del sistema MCU en una unidad flash USB o tarjeta SD.
CH376 admite el modo de dispositivo USB y el modo USB-HOST. Establezca el firmware basico del protocolo de comunicacion USB en el interior. Tambien se establece el firmware del protocolo de comunicacion especial para tratar con dispositivos de almacenamiento masivo, el firmware de la interfaz de comunicacion de la tarjeta SD, el sistema de archivos FAT16, FAT32 y FAT12 administran el firmware en el interior. Admite dispositivos de almacenamiento USB comunes (contiene unidad flash USB / disco duro USB / memoria flash USB / tarjeta de lectura USB) y tarjetas SD (contienen tarjeta SD con capacidad estandar y
Tarjeta HC-SD con alta capacidad, tarjeta MMC y tarjeta TF compatible con protocolo).
CH376 admite tres interfaces de comunicacion: paralelo de 8 bits, interfaz SPI o interfaz serial de asincronismo. Controlador DSP / MCU / MPU, etc. a traves de cualquier interfaz de ellos para controlar el chip CH376, almacenamiento y obtencion de archivos en la unidad flash USB o tarjeta SD, o comunicacion con la computadora.
El modo USB-DEVICE de CH376 es totalmente compatible con CH372, el modo USB-HOST de CH375 es basicamente compatible con CH375.

Modo USB-HOST y modo USB-DEVICE, cambian automaticamente el modo de host y el modo de dispositivo.
Admite la transferencia de control del dispositivo USB, la transferencia masiva y la transferencia de interrupcion.
Detecta la conexion y desconexion del dispositivo USB y envia un mensaje al host USB.
Suministra interfaz de host SPI con 6MHz, admite tarjetas SD, MMC y TF compatibles con el protocolo.
configurar el administrador de protocolo de transferencia de control USB en el interior para simplificar la transferencia de control comun.
Configure el firmware del protocolo de comunicacion especial para hacer con el almacenamiento masivo. Admite el protocolo de transferencia a granel y el dispositivo de almacenamiento USB de SCSI, UFI, RBC y otros dispositivos de almacenamiento equivalentes que se ajustan al conjunto minimo de comandos que incluye unidad flash USB, USB HD, memoria flash USB y lector USB.
Configure el firmware del sistema de archivos de FAT16, FAT32 y FAT12, admite la capacidad de hasta 32 GB de memoria USB y tarjeta SD.
Funcion de administracion de archivos de suministro: abra, cree o elimine archivos, enumere y busque archivos, cree el subcategoria y admita el nombre de archivo largo.
Funcion de lectura / escritura del archivo de suministro: archivo de lectura / escritura en el byte de toma del subcatalogo mucho mas largo como unidad o ventilador como unidad.
Funcion de administracion de disco de suministro: inicializar disco, consultar capacidad fisica, consultar espacio libre, sectores fisicos de lectura / escritura.
Proporcione una interfaz paralela pasiva de 8 bits con velocidad de 2MB, soporte de bus de datos paralelo conectado a la MCU.
Proporcione una interfaz de dispositivo SPI con una velocidad de 2MB / 24MHz, soporte para el bus serial SPI conectado a la MCU.
Suministro de interfaz serial de asincronismo de hasta 3Mbps de velocidad, soporte de interfaz serie conectado a MCU, soporte que ajusta automaticamente la velocidad de comunicacion en baudios.
La potencia de la fuente es de 5 V o 3,3 V y se admite el modo de bajo consumo.
El modo USB-DEVICE es totalmente compatible con el chip CH372, el modo USB-HOST es basicamente compatible con el chip CH375.
Paquete de aprobacion SOP-28 y SSOP20 sin plomo, compatible con RoHS, tablero de derivacion de suministros de SOP28 a DIP28, los pines de SOP28 son compatibles con CH375.

LA COMPRA INCLUYE:

1X MODULO CH376

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
