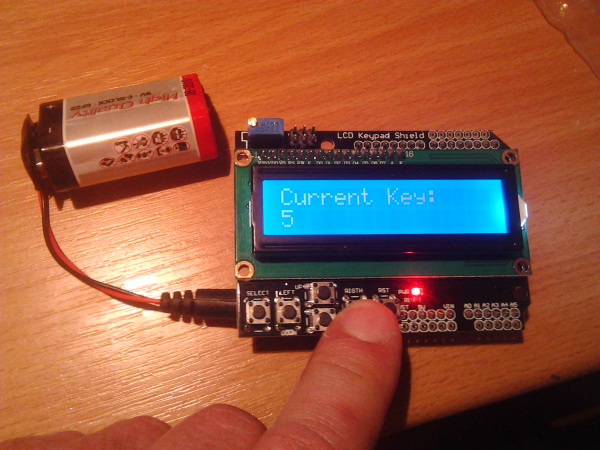

Lcd Keypad Shield Display 16×2 1602 Botones Pulsador

$33.000$36.500 (-10%)

1 Vendido

10 disponibles

1. Capacidad de visualización: 16 × 2 caracteres
2. Voltaje de funcionamiento del chip: 4.5-5.5V
3. Corriente de funcionamiento: 2,0 mA (5,0 V)
4. Módulo mejor voltaje de funcionamiento: 5,0 V

SKU: B051413 Category: Tags: , , , , , , ,

1602LCD Parámetros técnicos principales:
1. Capacidad de visualización: 16 × 2 caracteres
2. Voltaje de funcionamiento del chip: 4.5-5.5V
3. Corriente de funcionamiento: 2,0 mA (5,0 V)
4. Módulo mejor voltaje de funcionamiento: 5,0 V
5. Tamaño del carácter: 2,95 × 4,35 (W × H) mm

1 VSS Power Ground 9 D2 Datos
2 VDD Potencia positiva 10 D3 Datos
3 Sesgo de visualización de cristal líquido VL 11 Datos D4
4 RS Data / Command Select 12 D5 data
5 R / WR / W Selecciona 13 datos D6
6 E Habilitar señal 14 D7 datos
7 D0 Data 15 BLA Retroiluminación positiva
8 D1 Data 16 BLK Negativo de retroiluminación
1 pie: VSS para la potencia de tierra.
2 pies: la fuente de alimentación VDD 5V está conectada.
3 pies: VL para el lado de ajuste de contraste de LCD, entonces la fuente de alimentación es el contraste más débil, contraste de puesta a tierra
El contraste máximo y alto producirá “efecto fantasma”, se puede utilizar cuando un potenciómetro de 10K para ajustar el contraste.
4 pies: RS para la selección de registro, seleccione el registro de datos alto, bajo cuando la instrucción seleccione el registro.
5 pies: R / W para las líneas de señal de lectura y escritura, alto cuando la operación de lectura, bajo cuando la operación de escritura. Cuando RS
Y R / W juntos para el nivel bajo se pueden escribir en la dirección de instrucción o pantalla, cuando el RS es bajo cuando el R / W es alto
Puede leer la señal de ocupado, cuando RS es de alto nivel, R / W es de bajo nivel, puede escribir datos.
6 pies: el lado E está habilitado, cuando el nivel E salta de alto a bajo, el módulo LCD para ejecutar el comando.
7 a 14 pies: D0 ~ D7 para las líneas de datos bidireccionales de 8 bits.
15 pies: cátodo de luz de fondo.
16 pies: retroiluminación negativa.

LA COMPRA INCLUYE:

1X LCD KEYPAD SHIELD 16X2 1602

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
