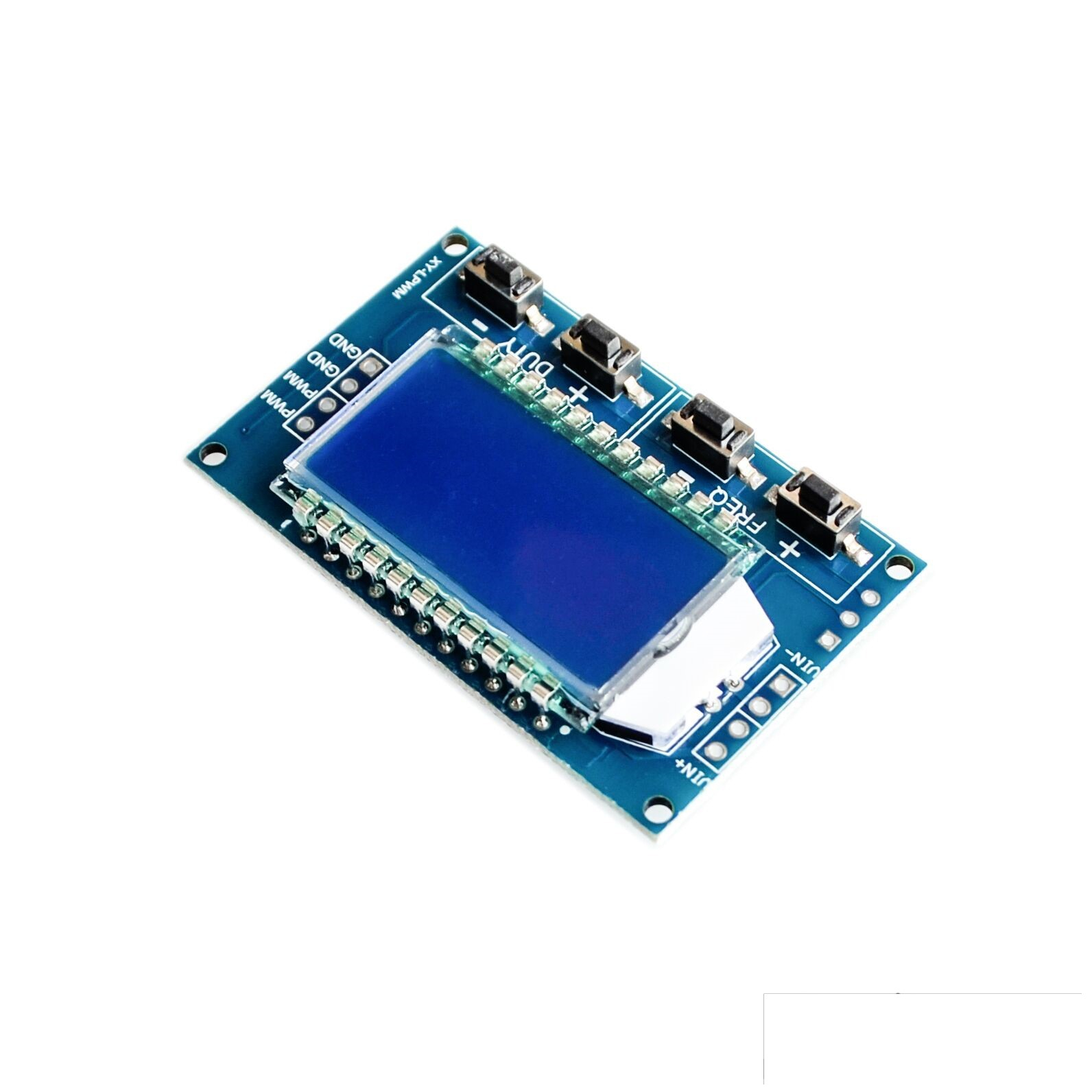

Generador Señales Señal PWM XY-LPWM 1hz-150Khz 3.3-30V Con Display Lcd

$32.000$37.000 (-14%)

56 Vendidos

10 disponibles

frecuencia de pantalla LCD y ciclo de trabajo, muy claro, la salida PWM se puede configurar por separado frecuencia y ciclo de trabajo;
Amplio rango de frecuencia, alta precision;
Puede usar comunicacion serial

Aspectos destacados del modulo:

1 frecuencia de pantalla LCD y ciclo de trabajo, muy claro, la salida PWM se puede configurar por separado frecuencia y ciclo de trabajo;
2. Amplio rango de frecuencia, alta precision;
3. Puede usar comunicacion serial

Descripcion del modulo

Salida PWM, puede establecer la frecuencia, ciclo de trabajo;
La frecuencia se divide en cuatro rangos, cambio automatico:

1. LLL (sin punto decimal): la unidad mas pequeña es 1Hz, el rango de valores de 1Hz ~ 999Hz;
2. X.XX (punto decimal en el centenar) la unidad mas pequeña es 0.01Khz, el rango de 1.00Khz ~ 9.99Khz;
3. XX.X (punto decimal en diez): la unidad mas pequeña es 0.1Khz; rango de valores de 10.0KHz ~ 99.9KHz
4. LLL (punto decimal en diez y cien): la unidad mas pequeña es 1Khz; rango de valores 1KHz ~ 150KHz

por ejemplo, visualizacion de frecuencia: 100 indica PWM, salida de 100 Hz de pulso;

1.01 indica pulso de salida 1.01K de PWM;
54.1 indica que la salida PWM tiene un pulso de 54.1 kHz;
1.2.4 indica que la salida de PWM es de pulso de 124 kHz;

Rango del ciclo de trabajo: 0 ~ 100%;

Todos los parametros establecidos, ahorro de energia.

Configuracion de parametros:

El modulo tiene cuatro teclas independientes, que se utilizan para configurar la frecuencia y el ciclo de trabajo, admite presionar brevemente (aumentar o disminuir una unidad) y presionar prolongadamente (aumentar o disminuir rapidamente), muy simple, establecer los parametros guardar automaticamente, falla de energia perdida.

Parametros del modulo:

1. Voltaje de funcionamiento: 3.3 ~ 30V;
2. Rango de frecuencia: 1Hz ~ 150KHz;
3. Precision de frecuencia: la precision en cada rango es de aproximadamente 2%;
4. Capacidad de carga de la señal: la corriente de salida puede ser de aproximadamente 5 ~ 30ma;
5. Amplitud de salida: amplitud PWM igual a la tension de alimentacion;
6. Temperatura ambiente: -20 ~ +70 .

ambito de aplicacion:

1. Utilizado como generador de señal de onda cuadrada, genera señal de onda cuadrada para desarrollo y uso experimental;
2. Se usa para generar una señal de onda cuadrada que controla el controlador del motor;
3. generar pulso ajustable para el uso de MCU;
4. Genere pulso ajustable, circuito relacionado con el control (velocidad de atenuacion PWM y otras aplicaciones)

LA COMPRA INCUYE:

1X GENERADOR SEÑAL PWM 1Hz-150Khz CON DISPLAY

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
