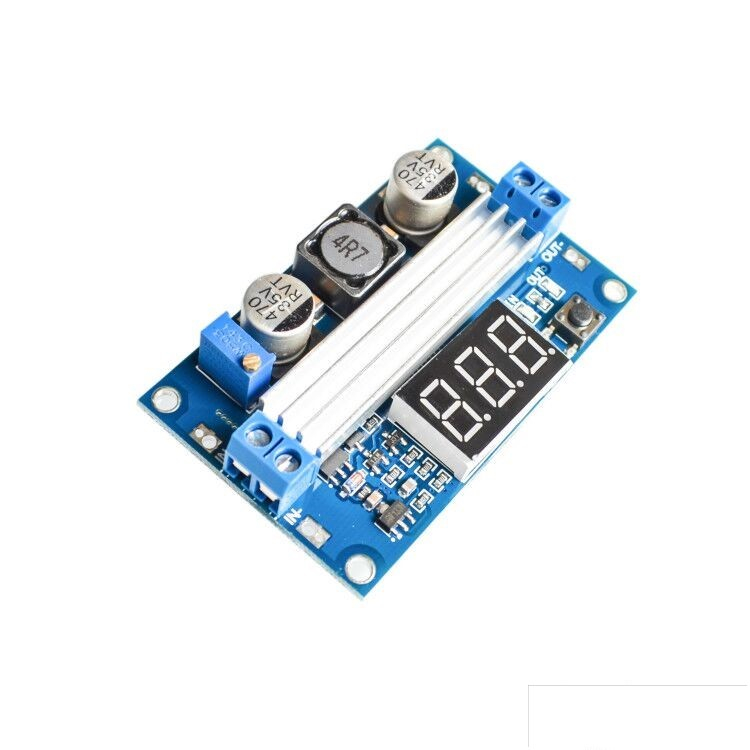

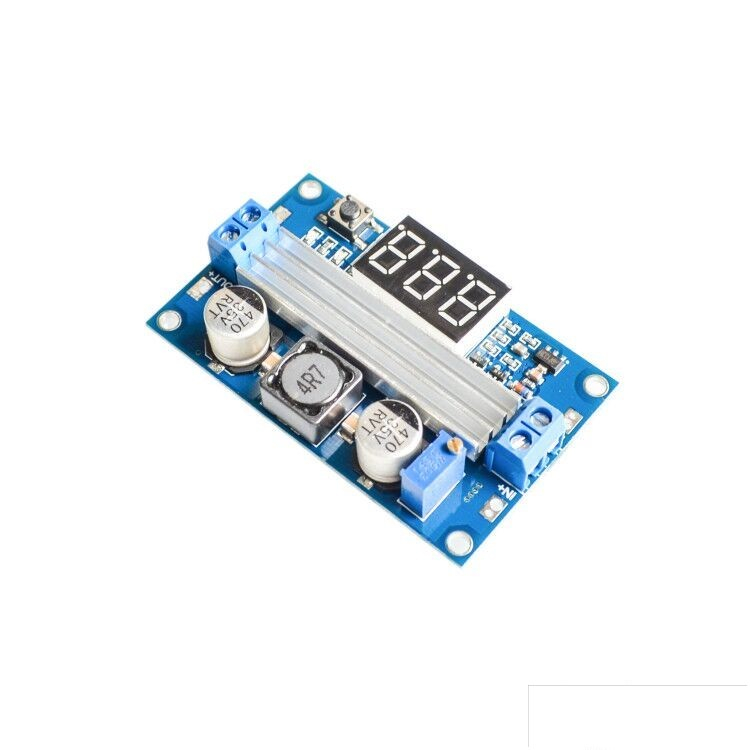

Elevador Voltaje DC LTC1871 con Display 3.5-35V 75W

$33.000$38.000 (-13%)

50 Vendidos

14 disponibles

Maximizando la eficiencia, la eficiencia de hasta el 96.4%. Importaciones de tuberia MOS de alta potencia y baja resistencia, paquete grande, corriente alta, alta eficiencia Schottky, huellas anchas de PCB engrosadas, alta eficiencia de energia y garantia de baja temperatura.

Maximizando la eficiencia, la eficiencia de hasta el 96.4%. Importaciones de tuberia MOS de alta potencia y baja resistencia, paquete grande, corriente alta, alta eficiencia Schottky, huellas anchas de PCB engrosadas, alta eficiencia de energia y garantia de baja temperatura. Operacion de voltaje amplio, cuando el voltaje de entrada y salida se puede lograr con mas de 20V 128W de potencia de salida. El tipo de fuente de alimentacion de conmutacion de larga vida util para condensadores electroliticos de alta frecuencia y alta capacidad de baja resistencia (baja ESR) permite una menor ondulacion de salida. Modulos de chips son importados, el uso de materiales, rendimiento estable!

El modulo consta de un equipo de tres meses de estudio de ingenieros superiores, el desarrollo de modulos mas inteligentes, humanos y rentables.

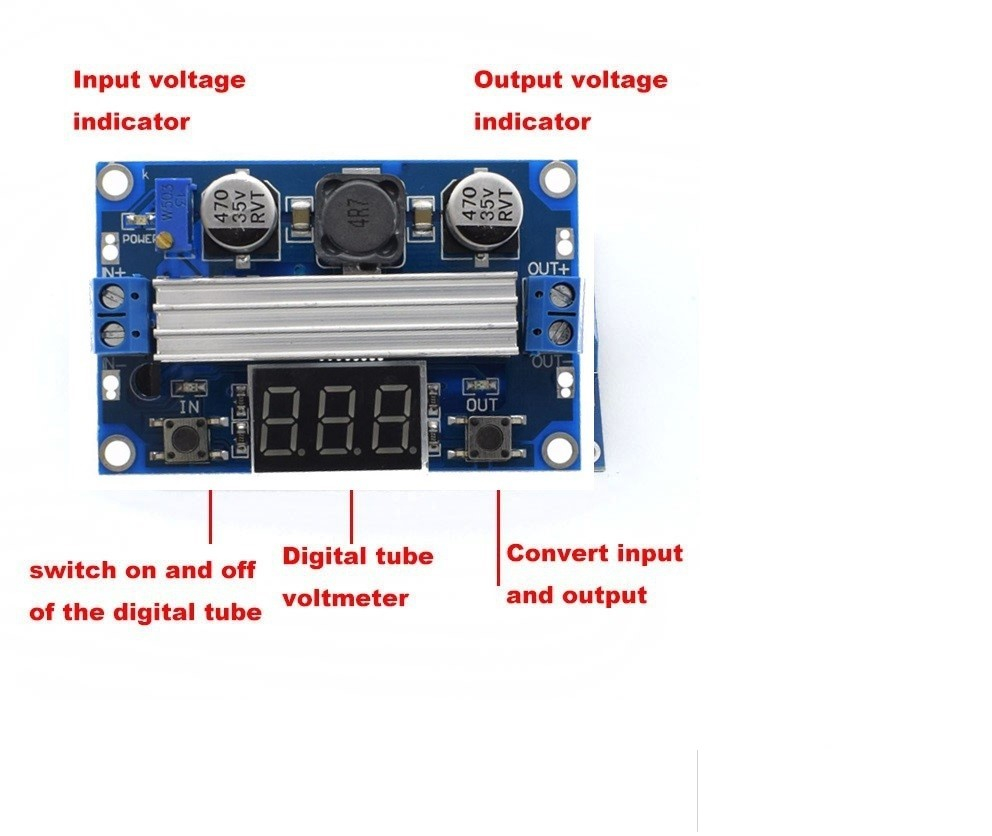

Nuevas ventajas funcionales:

1. Luz de trabajo LED a bordo, condiciones de trabajo aun mas intuitivas.
2. Una luz de tubo digital de interruptor de llave apagada, un boton para cambiar las mediciones de voltaje de entrada y salida. (El indicador de voltaje incorporado “IN” resalta el voltaje de entrada, “OUT” para resaltar el voltaje de salida).
3. Este producto es fuerte lanzamiento, voltimetro funcion de autocalibracion! Nunca habra un voltimetro de problema inexacto!

En segundo lugar, los parametros de rendimiento:
1, Voltaje de entrada: 3 ~ 35V DC (Nota: el voltaje de entrada es menor que 4V, falla del voltimetro a bordo)
2, Corriente de entrada: 9A (max)
3, Voltaje de salida: 3.5 ~ 35V DC (esta placa es una placa elevadora, el voltaje de salida es> = voltaje de entrada)
4, Corriente de salida: 6A (max)
5, Potencia de salida: 75W, (cuando el voltaje de entrada es mayor que 20V, la salida puede alcanzar 128W)
6, Eficiencia de conversion: 96.7% (maximo)
7, Ondulacion de salida: 24mV (TYP)
8,Rango de medidor de voltaje integrado : 4 ~ 40V, error + -0.1V
9, proteccion contra cortocircuitos: Si (limite de corriente 14A). Sugerencias: cuando se accede a una carga de alta potencia, dado que el ensamblaje general se limita a la limitacion de la corriente de entrada es una proteccion de autobloqueo, se recomienda iniciar y luego acceder a la carga.
10, Entrada de proteccion contra polaridad inversa: Ninguna (si es necesario, ingrese la cadena en el diodo de corriente alta).
11, Longitud x ancho x altura = 67 * 43 * 12MM (excluyendo pilares)

Calibracion de la pantalla de voltaje de salida

Paso 1, para ajustar la derecha para que se ilumine el indicador “OUT”, luego el voltimetro muestra el voltaje de salida; 2S en la parte superior, presione justo despues del disparo, el voltimetro y las luces intermitentes sincronicas “OUT”, para ingresar al modo de calibracion de visualizacion de voltaje de salida.
Paso 2, presione (la velocidad normal puede ser) el momento adecuado para sumar el voltaje del valor de voltaje de una unidad; presione brevemente el valor del voltaje de voltaje hacia abajo del boton izquierdo menos el valor de una unidad; el valor de voltaje de una unidad inferior a 0.1V voltimetro muestra a 0.1V, por lo que necesita presionar 1-5 veces seguidas para ver si el voltimetro cambia el 0.1V, el concreto presiona la tecla varias veces el voltimetro cambia 0.1V, dependiendo de la tension de la pantalla actual, la tension de la pantalla actual Cuanto mayor sea el numero, menor sera la presion.
Paso 3, finalice el ajuste de voltaje de salida, presione el boton en el lado derecho despues del lanzamiento 2S anterior, puede salir del modo de calibracion de visualizacion de voltaje de salida. Todos los parametros configurados para apagar automaticamente guardar.

Calibracion de la pantalla de voltaje de entrada

Paso 1, para ajustar la derecha para que se ilumine el indicador “IN”, luego el voltimetro muestra el voltaje de entrada; 2S en la parte superior, presione a la derecha despues del desbloqueo, el voltimetro y el indicador “IN” parpadean sincronicamente, para que ingrese al modo de calibracion de visualizacion de voltaje de entrada.

El paso 3 es consistente con los metodos de calibracion de visualizacion de voltaje de salida.

En tercer lugar, la aplicacion:

1, bricolaje una fuente de alimentacion, 5V puede ser de entrada, salida puede 5-35V ajustable.
2, la fuente de alimentacion para su dispositivo electronico, de acuerdo con su sistema, puede establecer el valor del voltaje de salida. Por ejemplo, 5V 3,7 V de litio de litio hacen energia movil, 7,4 V o 12 V 19 litros a la fuente de alimentacion del portatil.
3, como la fuente de alimentacion del vehiculo para su computadora portatil, PDA o suministro de productos digitales.

El paquete incluye:

1X ELEVADOR VOLTAJE 75W

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
