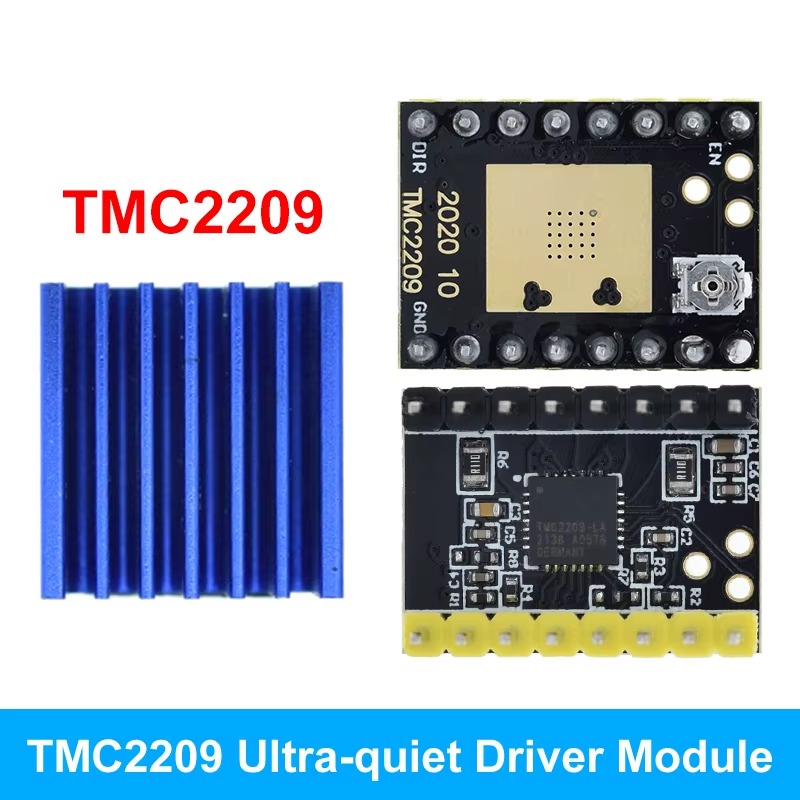

Driver Motor Paso Paso TMC2209 V1.2 SPI 2A 5-29V Ultrasilencioso Spreadcycle
Roll over image to zoom in
$70.000$80.500 (-13%)
El TMC2209 es un controlador de motor IC ultra silencioso para motores paso a paso de dos fases. El anclaje TMC2209 es compatible con varios controladores heredados, asi como con el TMC2208.El sofisticado chopper StealthChop2 de TRINAMIC garantiza un funcionamiento silencioso, maxima eficiencia y el mejor par motor. Su regulacion de corriente rapida y opcional
La combinacion con SpreadCycle permite un movimiento altamente dinamico al agregar. StallGuard para homing sin sensores. Los MOSFET de potencia integrados manejan las corrientes del motor
El TMC2209 es un controlador de motor IC ultra silencioso para motores paso a paso de dos fases. El anclaje TMC2209 es compatible con varios controladores heredados, asi como con el TMC2208.El sofisticado chopper StealthChop2 de TRINAMIC garantiza un funcionamiento silencioso, maxima eficiencia y el mejor par motor. Su regulacion de corriente rapida y opcional
La combinacion con SpreadCycle permite un movimiento altamente dinamico al agregar. StallGuard para homing sin sensores. Los MOSFET de potencia integrados manejan las corrientes del motor
a 2A RMS con funciones de proteccion y diagnostico para una operacion robusta y confiable.
Una interfaz UART facil de usar abre opciones de ajuste y control. Almacene la sintonizacion de la aplicacion en la memoria OTP.
La familia de controladores de motor paso a paso STEP / DIR mas avanzada de la industria actualiza los diseños a una operacion silenciosa y mas precisa para soluciones rentables y altamente competitivas.
CARACTERiSTICAS Y BENEFICIOS:
Motores paso a paso de 2 fases hasta 2.8A corriente de bobina (pico), 2A RMS
Interfaz STEP / DIR con configuracion de pin de 8, 16, 32 o 64 micropasos
Funcionamiento suave 256 micropasos por interpolacion MicroPlyer
Funcionamiento silencioso del motor StealthChop2
Chopper de control de motor altamente dinamico SpreadCycle
Deteccion de carga y bloqueo StallGuard4 para StealthChop
Control de corriente CoolStep para ahorros de energia de hasta un 75%
Bajo RDSon, bajo calentamiento LS 170mohm y HS 170mohm (tip. A 25 C)
Rango de voltaje 4.75- 29V DC
Modo de espera de bajo consumo para adaptarse a las regulaciones de energia de reserva
Opcion de resistencia de deteccion interna (no se requieren resistencias de deteccion)
Frenado pasivo, marcha libre y apagado automatico
UART y OTP de un solo cable para opciones de configuracion avanzadas
Generador de pulsos integrado para movimiento autonomo
Proteccion y diagnostico completos
Paquete QFN compacto con gran tapon de calor.
LA COMPRA INCLUYE:
1X DRIVER TMC2209

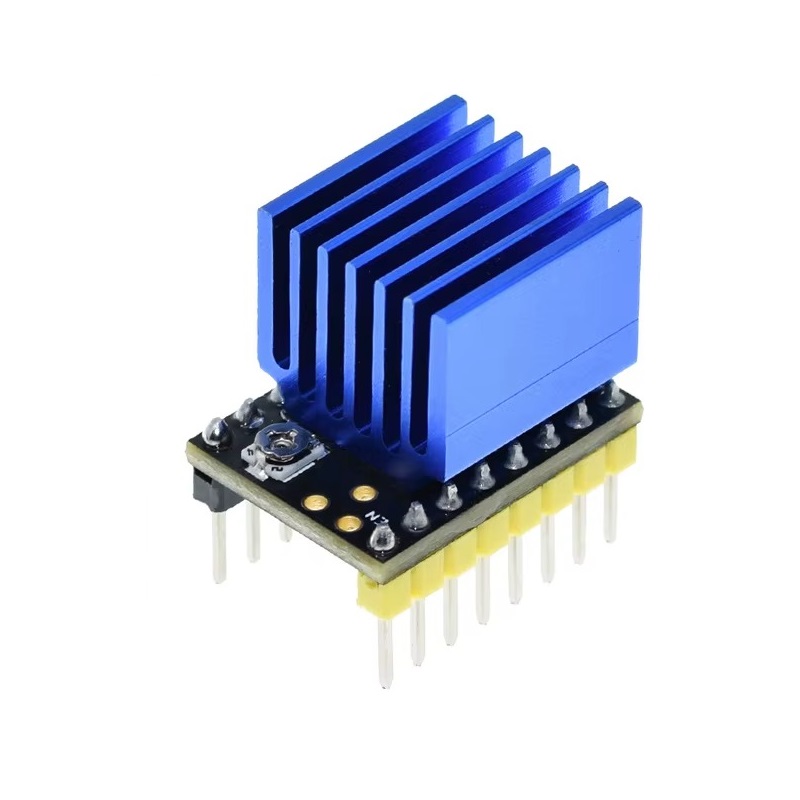

1x DISIPADOR DE CALOR
Información adicional
| Peso | 0.01 kg |
|---|---|
| Dimensiones | 1 × 1 × 1 cm |
