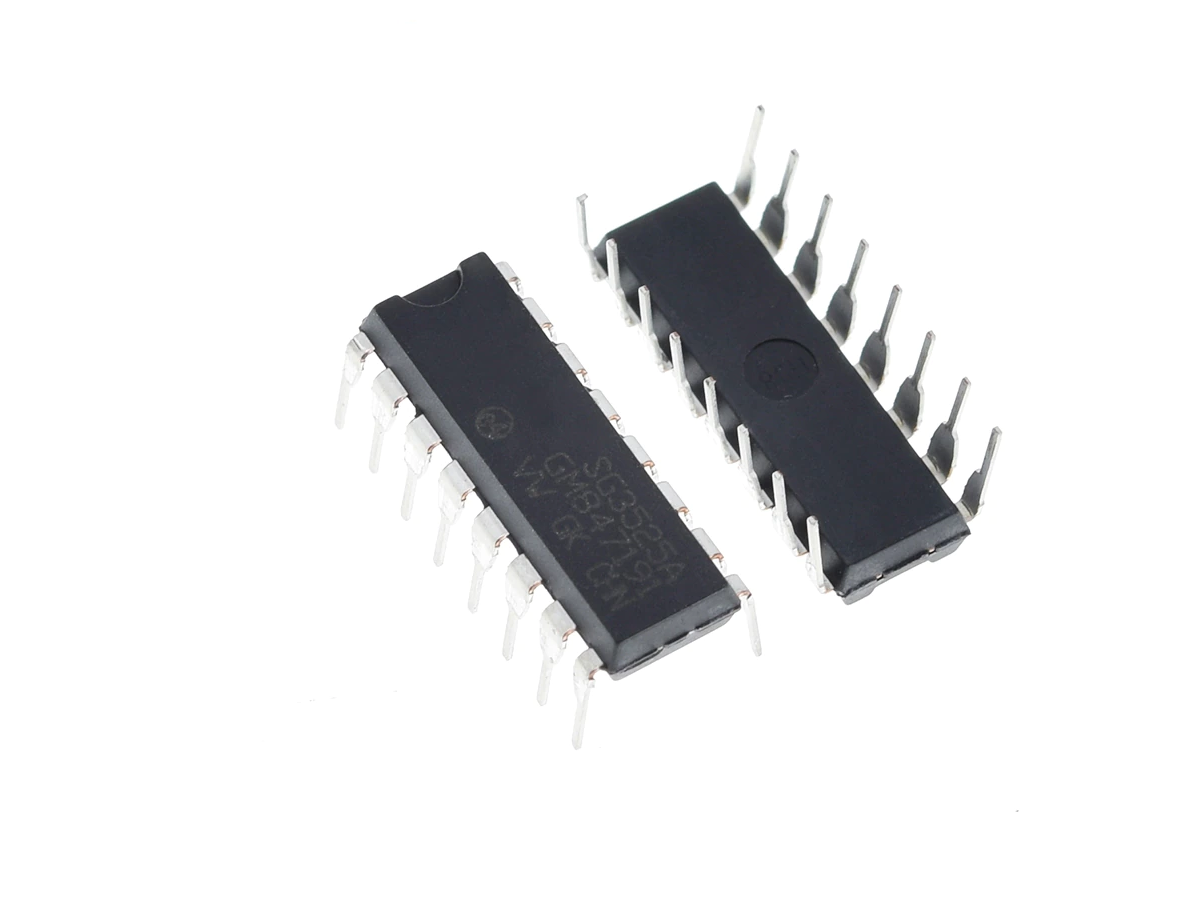

Circuito Integrado SG3525 SG3525A Modulador Ancho Pulso Pwm 100Hz a 400kHz

$3.500

15 disponibles

Funcionamiento de 8.0 V a 35 V
5,1 V 1,0% Referencia recortada
Rango de oscilador de 100 Hz a 400 kHz
Pin de sincronización del oscilador separado

El circuito de control del modulador de ancho de pulso SG3525A ofrece un rendimiento mejorado y un menor recuento de piezas externas cuando se implementa para controlar todo tipo de fuentes de alimentación conmutadas.
La referencia de +5,1 V en el chip se recorta al 1% y el amplificador de error tiene un rango de voltaje de modo común de entrada que incluye el voltaje de referencia, eliminando así la necesidad de resistencias divisoras externas. Una entrada de sincronización al oscilador permite esclavizar varias unidades o sincronizar una sola unidad con un reloj del sistema externo.
Se puede programar un amplio rango de tiempo muerto mediante una sola resistencia conectada entre los pines CT y de descarga. Este dispositivo también cuenta con un circuito integrado de arranque suave, que solo requiere un condensador de temporización externo. Un pin de apagado controla tanto el circuito de arranque suave como las etapas de salida, proporcionando un apagado instantáneo a través del pestillo PWM con apagado por pulsos, así como un reciclaje de arranque suave con comandos de apagado más largos. El bloqueo de bajo voltaje inhibe las salidas y el cambio del capacitor de arranque suave cuando VCC está por debajo
nominal. Las etapas de salida tienen un diseño de tótem capaz de hundirse y generar más de 200 mA. La etapa de salida del SG3525A presenta lógica NOR que da como resultado una salida baja para un estado apagado.

Características
Funcionamiento de 8.0 V a 35 V
5,1 V 1,0% Referencia recortada
Rango de oscilador de 100 Hz a 400 kHz
Pin de sincronización del oscilador separado
Control de tiempo muerto ajustable
Bloqueo por subtensión de entrada
Conexión de PWM para evitar múltiples pulsos
Apagado de pulso a pulso
Salidas de doble fuente / sumidero: 400 mA pico

LA COMPRA INCLUYE:

1X INTEGRADO SG3525
