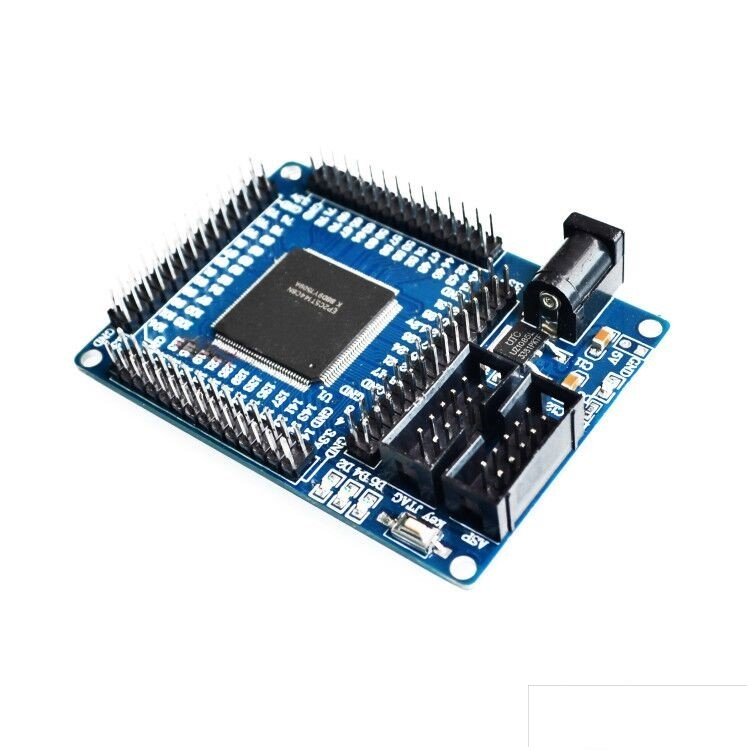

Tarjeta Desarrollo FPGA Altera Cyclone 2 EP2C5T144 144 Pines

$371.000¡Envío gratis!

9 Vendidos

1 disponibles

Esta placa de desarrollo es una forma de bajo costo para ingresar al mundo de los FPGA y la logica programable. Basado en un dispositivo Altera Cyclone II (EP2C5ST144C8N) de 144 pines, esta placa es un paso importante en comparacion con nuestra popular placa de desarrollo CPLD MAX II (HCDVBD0006).

Esta placa de desarrollo es una forma de bajo costo para ingresar al mundo de los FPGA y la logica programable. Basado en un dispositivo Altera Cyclone II (EP2C5ST144C8N) de 144 pines, esta placa es un paso importante en comparacion con nuestra popular placa de desarrollo CPLD MAX II (HCDVBD0006). Cuenta con cabeceras de ruptura de tono estandar de 0.1 “para los dispositivos 89 celdas de E / S utilizables, oscilador de cristal de 50MHz incorporado que proporciona la fuente de reloj interna del FPGA, reguladores incorporados de 3.3V y 1.2V con toma de corriente CC de 2.1mm, LED de usuario y tanto JTAG como ASP con encabezados de programacion de dispositivos EPCS que son directamente compatibles con nuestro programador USB Altera (ver articulo HCDVBD0007).

Cabeceras de ruptura para todas las E / S utilizables
Reguladores 3.3V y 1.2V a bordo.
Fuente de alimentacion unica de 5V a traves de una toma de CC de 2,1 mm
3 LEDs de usuario programables conectados a los pines 3, 7 y 9
LED de encendido
Oscilador de 50MHz a bordo conectado al pin 17
Boton de reinicio
Interfaz JTAG
Interfaz de programacion serie ASP con almacenamiento EPCS4 incorporado
Compatible con el software Altera Quartus 2 y la edicion web gratuita.

Caracteristicas de la FPGA:

Numero de elementos logicos: 4608 (16 LE por bloque)
Numero de bloques de memoria de 4K bits: 26 (119,808 bits totales)
Numero de multiplicadores incrustados: 13 (se puede configurar como 2 x 9 bits o 1 x 18 bits)
Numero de PLL’s: 2
Maxium utilizable IO: 89

Tenga en cuenta: segun su diseño, los FPGA pueden consumir una gran cantidad de energia. Si tiene un diseño complejo, puede exceder las capacidades de los reguladores a bordo. En este caso, debe alimentar la placa de desarrollo a traves de los pines del cabezal de alimentacion.

LA COMPRA INCLUYE:

1X FPGA ALTERA CYCLONE II EP2C5T144

Información adicional

Peso 0.01 kg
Dimensiones 1 × 1 × 1 cm
